Moduły komunikacyjne rozszerzają zakres całkowitych możliwości komunikacyjnych poprzez dodatkowe funkcje i interfejsy.

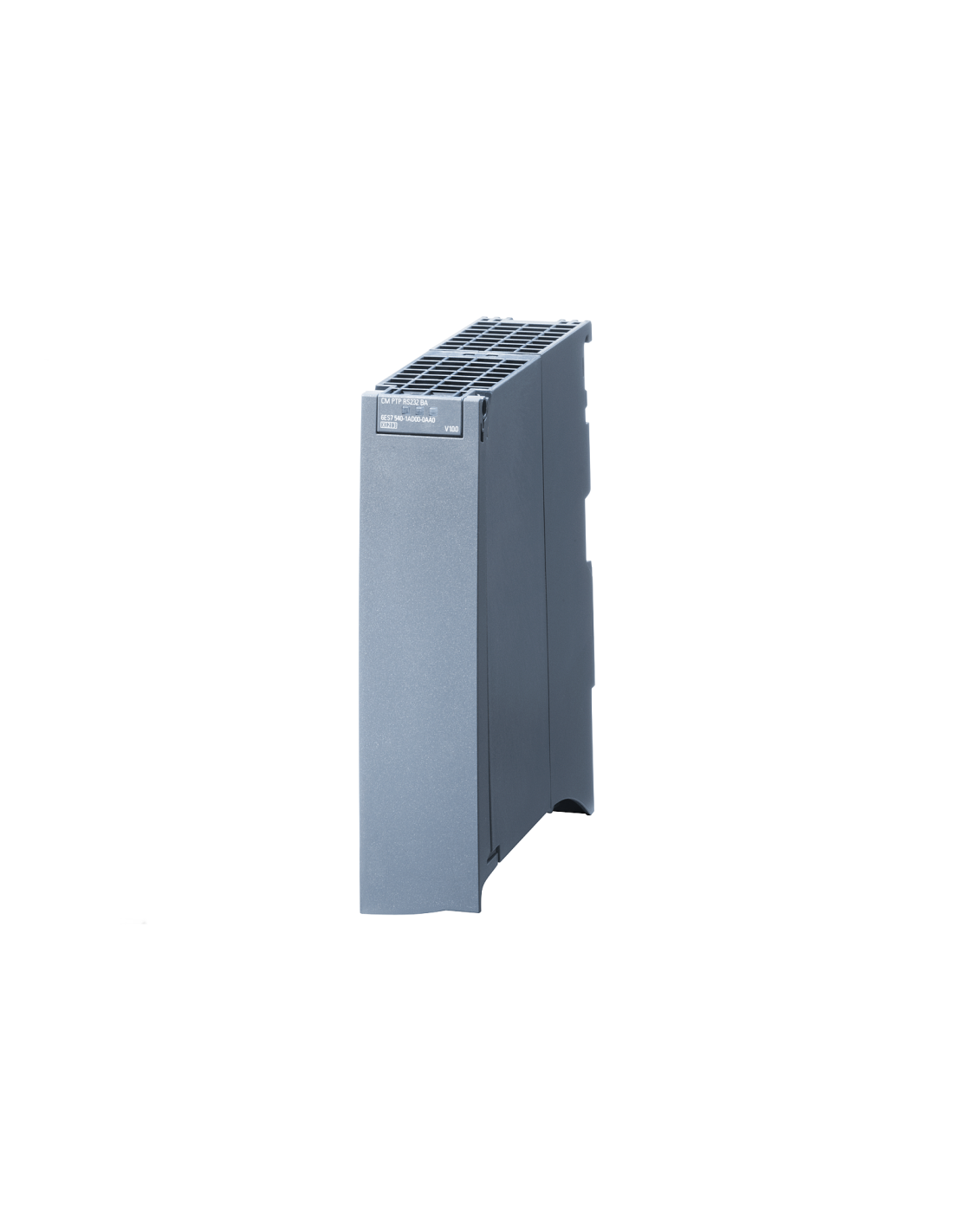

Moduł komunikacyjny Siemens - 6ES7541-1AB00-0AB0 to moduł CM PtP RS422/485 HF serii SIMATIC S7-1500, zaprojektowany do realizacji szeregowych połączeń punkt-punkt w standardzie RS422 oraz RS485. Wersja modułu High Feature HF, wariant o szerszym zakresie funkcji komunikacyjnych niż wykonania Bacic. Moduł rozszerza stację o 1 interfejs szeregowy i wykorzystuje 15-pinowe gniazdo Sub-D na froncie. Jednostka jest przeznaczona do montażu na szynie S7-1500 i może pracować zarówno w stacji centralnej, jak i w konfiguracjach rozproszonych.
Moduł 6ES7541-1AB00-0AB0 należy do grupy modułów, które rozszerzają sterownik o komunikację szeregową z urządzeniami zewnętrznymi, napędami, komputerami i innymi sterownikami. W tej wersji obsługiwane są protokoły Freeport, 3964(R) oraz Modbus RTU Master / Device, a protokół USS może być realizowany przy użyciu instrukcji dostępnych w STEP 7 (TIA Portal). Moduł pracuje z szybkością transmisji od 300 do 115,2 kbit/s, ma maksymalną długość ramki 4 kB i wykorzystuje 8 kB bufora telegramów, z możliwością buforowania do 255 telegramów.
Moduł obsługuje interfejsy zarówno RS485, jak i RS422, przy maksymalnej długości przewodu 1200 m. Dla RS422 przewidziano 4-przewodowe połączenie full duplex, natomiast 4-przewodowe połączenie multipoint nie jest obsługiwane. Moduł ma obszar adresowy 8 bajtów wejściowych, a w performance mode dostępne jest 32 bajty wejść i 32 bajty wyjść. Konstrukcja interfejsu jest odseparowana od magistrali backplane.
Moduł zasilany jest z magistrali backplane stacji S7-1500, dostępne są funkcje diagnostyczne, alarm oraz nadzór wire break. Na froncie znajdują się diody RUN, ERROR, RXD i TXD. Moduł o szerokości 35 mm. Dopuszczalna temperatura pracy wynosi -30...60°C przy montażu poziomym oraz -30...40°C przy montażu pionowym. Moduł może pracować również w układach rozproszonych z SIMATIC S7-300, S7-400, S7-1500 oraz ze standardowym kontrolerem PROFINET.
