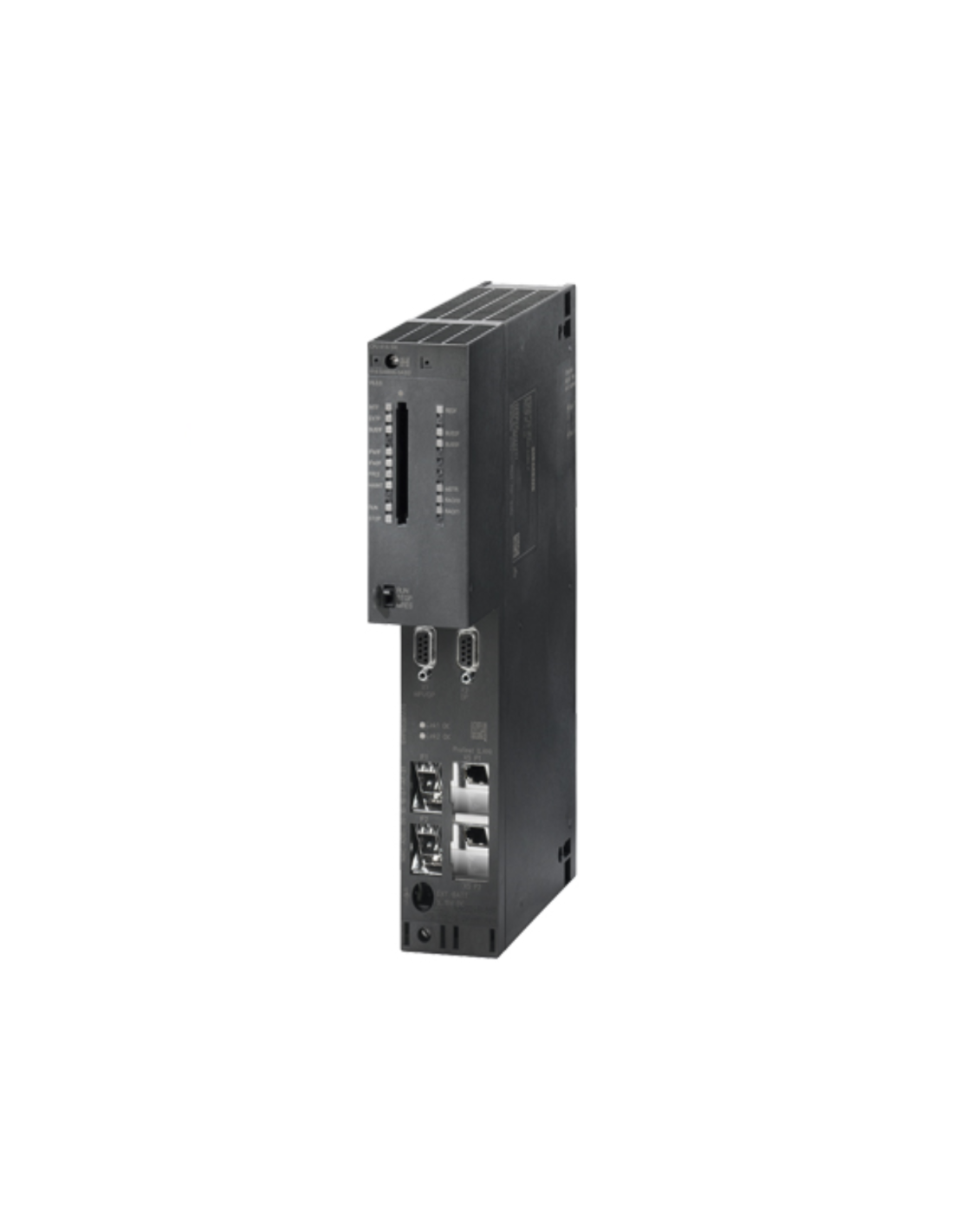

Jednostka centralna Siemens SIMATIC S7-400H CPU 414-5H PN/DP - 6ES7414-5HM06-0AB0 przeznaczona do systemów S7-400H oraz S7-400F/FH. Jednostka przeznaczona do budowy systemów sterowania o podwyższonej dostępności. Seria S7-400 / S7-400H / S7-400F/FH należy do wydajniejszej części platformy SIMATIC i została zaprojektowana jako baza dla rozbudowanych układów automatyki w produkcji oraz w automatyce procesowej. Wariant S7-400H jest rozwinięciem tej platformy w kierunku pracy redundantnej i wysokiej ciągłości działania.
Model CPU 414-5H PN/DP ma wykonanie 2-slotowe i łączy w jednej jednostce 5 interfejsów: 1 × MPI/DP, 1 × DP, 1 × PROFINET oraz 2 gniazda przeznaczone do współpracy z modułami synchronizacji. W tej wersji zastosowano 4 MB pamięci roboczej, podzielone na 2 MB dla programu i 2 MB dla danych, oraz zintegrowaną pamięć ładowania 512 KB RAM z możliwością rozbudowy kartami pamięci. Jednostka pracuje z podtrzymaniem bateryjnym danych, ma 8 KB pamięci znaczników, obsługuje do 6000 bloków DB, do 3000 bloków FB i 3000 bloków FC, a maksymalny obszar danych lokalnych wynosi 16 KB.
Zakres adresowy wejść i wyjść wynosi 8 KB / 8 KB, a obraz procesu ma również 8 KB / 8 KB i pozostaje konfigurowalny. CPU obsługuje maksymalnie 65 536 wejść cyfrowych i 65 536 wyjść cyfrowych, a także 4096 wejść analogowych i 4096 wyjść analogowych. Zintegrowane interfejsy obejmują dwa kanały PROFIBUS oraz interfejs PROFINET X5 z 2 portami RJ45 10/100 Mb/s, autosensingiem, autonegocjacją, auto-crossoverem, obsługą MRP i redundancji systemowej. Wbudowany kontroler PROFINET IO obsługuje do 256 urządzeń IO, a interfejsy synchronizacji IF1 i IF2 współpracują z modułem IF 960 przy długości kabla synchronizacyjnego do 10 km.
Model 6ES7414-5HM06-0AB0 obsługuje 64 zasoby połączeń S7, komunikację TCP/IP, ISO-on-TCP i UDP, a dla otwartej komunikacji IE dostępnych jest maksymalnie 62 połączenia. Wymiary montażowe jednostki wynoszą 50 × 290 × 219 mm, masa około 995 g, typowy pobór prądu z magistrali 5 V DC wynosi 1,6 A, maksymalny 1,9 A, a typowa strata mocy 7,5 W.
Moduł 6ES7414-5HM06-0AB0 jest CPU przeznaczonym do pracy w większych stacjach S7-400H oraz S7-400F/FH, gdzie oprócz samej wydajności istotne są także zasoby komunikacyjne i integracja z sieciami obiektowymi. W samej rodzinie S7-400H jednostka CPU 414-5H PN/DP zajmuje pozycję procesora dla systemów, w których potrzebna jest nie tylko obsługa dużej liczby sygnałów i bloków programu, ale również sprzętowa gotowość do pracy redundantnej.
Pod względem konstrukcyjnym i funkcjonalnym jest to jednostka centralna przeznaczona do segmentu high-availability automation, typowego dla systemów, w których wymagana jest ciągłość sterowania i rozbudowana infrastruktura komunikacyjna.
