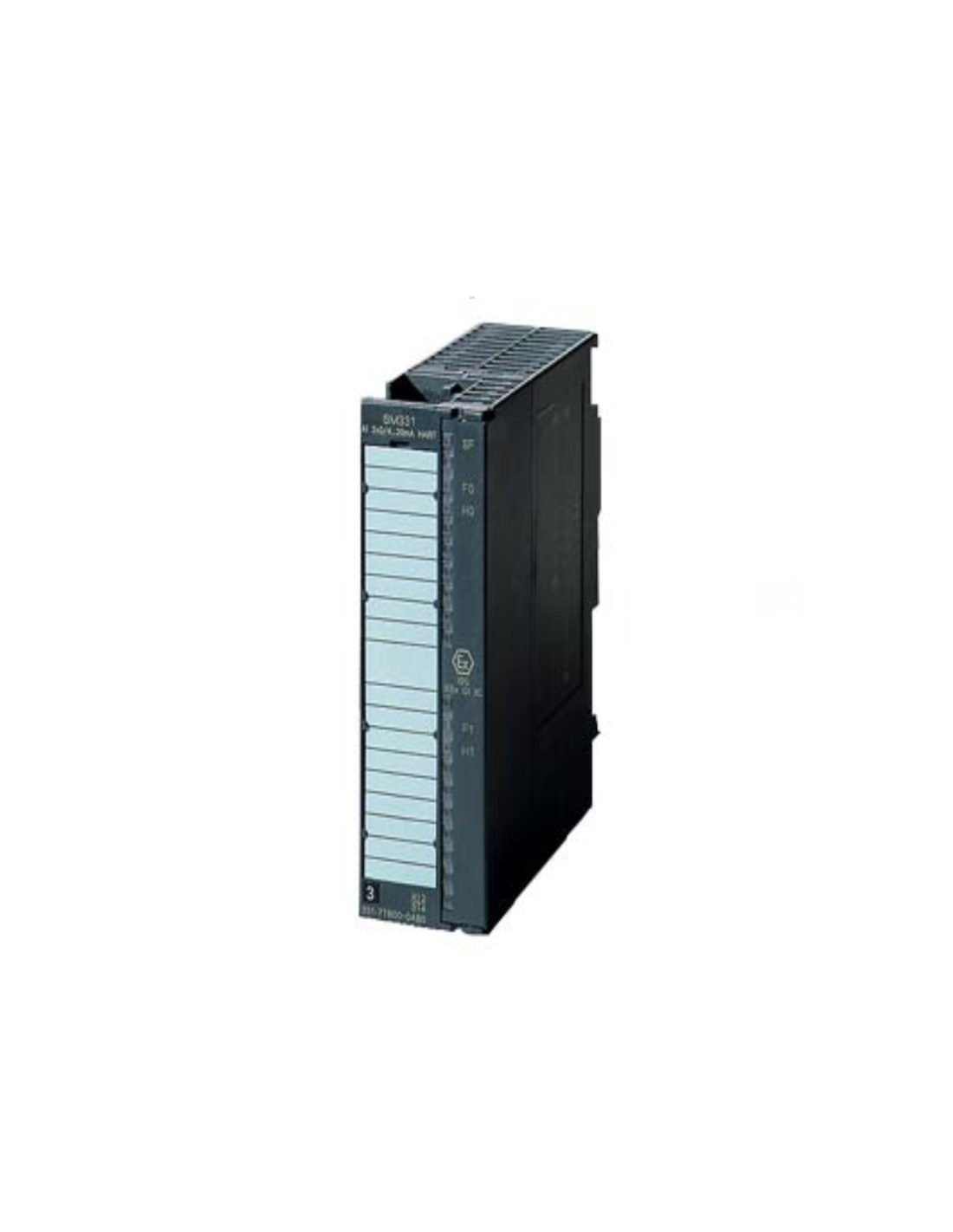

8-KANAŁOWY MODUŁ WEJŚĆ ANALOGOWYCH SM 331 HART SIEMENS SIMATIC DP - 6ES7331-7TF01-0AB0
8-KANAŁOWY MODUŁ WEJŚĆ ANALOGOWYCH SM 331 HART SIEMENS SIMATIC DP - 6ES7331-7TF01-0AB0

8-KANAŁOWY MODUŁ WEJŚĆ ANALOGOWYCH SM 331 HART SIEMENS SIMATIC DP - 6ES7331-7TF01-0AB0

kod producenta: 6ES7331-7TF01-0AB0

Moduł wejść analogowych Siemens SIMATIC DP - 6ES7331-7TF01-0AB0, wejście analogowe HART SM 331, 8 AI, 0/4 - 20 mA HART dla ET200M z IM153-2, 1 x 20-biegunowy, funkcje: aktualizacja oprogramowania sprzętowego, zmienne pomocnicze HART, redundancja, lokalny bufor diagnostyczny ze znacznikiem czasu.

Dostosowywanie produktu

Nie zapomnij zapisać swojej personalizacji, aby móc dodać ją do koszyka
  • opcjonalne Maks. 250 znaków
Kupuj bezpiecznie Płatności

Opis

Moduł wejść analogowych Siemens 6ES7331-7TF01-0AB0  SM 331 HART przeznaczony do systemu SIMATIC ET 200M z interfejsem IM153-2. Jednostka oferuje 8 wejść analogowych prądowych i została zaprojektowana do współpracy z sygnałami 0...20 mA oraz 4...20 mA, dzięki czemu dobrze sprawdza się w aplikacjach procesowych, pomiarowych.

Moduł obsługuje komunikację HART, umożliwia aktualizację firmware, odczyt zmiennych pomocniczych HART, pracę w układach redundantnych oraz korzystanie z lokalnego bufora diagnostycznego ze znacznikiem czasu. Współpracuje zarówno z przetwornikami 2-przewodowymi, jak i 4-przewodowymi, moduł posiada funkcje diagnostyczne i alarmy wartości granicznych.

Moduł wykorzystuje zasadę pomiaru Sigma-Delta, oferuje parametryzowany czas integracji, tłumienie zakłóceń dla częstotliwości 10 / 50 / 60 Hz oraz parametryzowane wygładzanie wartości mierzonych. W praktyce oznacza to dobrą przydatność w układach automatyki, gdzie ważna jest odporność na zakłócenia i powtarzalność pomiaru pętli prądowych.

Specyfikacja

Producent Siemens
Numer katalogowy 6ES7331-7TF01-0AB0
Typ modułu SIMATIC DP, SM 331, moduł wejść analogowych HART
Zastosowanie ET 200M z IM153-2
Liczba wejść analogowych 8
Obsługiwane zakresy wejściowe 0...20 mA; 4...20 mA
Rezystancja wejściowa 140 Ω dla 0...20 mA oraz 4...20 mA
Dopuszczalny prąd wejściowy maks. 40 mA (granica uszkodzenia)
Zasada pomiaru Sigma-Delta
Rozdzielczość do 16 bit z zakresem overrange, łącznie ze znakiem
Czas integracji 20 ms przy 50 Hz; 16,6 ms przy 60 Hz; 100 ms przy 100 Hz
Podstawowy czas konwersji 55 ms przy 60 Hz; 65 ms przy 50 Hz; 305 ms przy 100 Hz
Tłumienie zakłóceń 10 / 50 / 60 Hz
Wygładzanie wartości mierzonych Parametryzowane: brak / low / medium / high
Obsługa przetworników 2-przewodowe oraz 4-przewodowe
Błąd podstawowy przy 25°C ±0,1% zakresu wejściowego dla prądu
Błąd roboczy w całym zakresie temperatur ±0,15% zakresu wejściowego dla prądu
Funkcje diagnostyczne Tak
Alarm diagnostyczny Tak
Alarm wartości granicznych Tak
Diody diagnostyczne SF (czerwona), F – błąd kanału (czerwona)
Separacja galwaniczna między kanałami Nie
Separacja między wejściami a magistralą backplane Tak
Napięcie zasilania L+ 24 V DC
Zabezpieczenie przed odwrotną polaryzacją Tak
Pobór prądu z L+ maks. 20 mA
Pobór prądu z magistrali 5 V DC maks. 120 mA
Zasilanie przetworników 24 V DC, obecne, zabezpieczone przeciwzwarciowo, maks. 60 mA
Strata mocy typowa 1,5 W
Maks. długość przewodu ekranowanego 800 m
Stopień ochrony IP20
Wymagane złącze frontowe 20-pinowe
Wymiary (S x W x G) 40 x 125 x 117 mm
Masa ok. 205 g; w Industry Mall podano masa netto 0,251 kg
Kraj pochodzenia Niemcy
Status produktu Spare part / product cancellation
Data wycofania wg Siemens 01.10.2025
