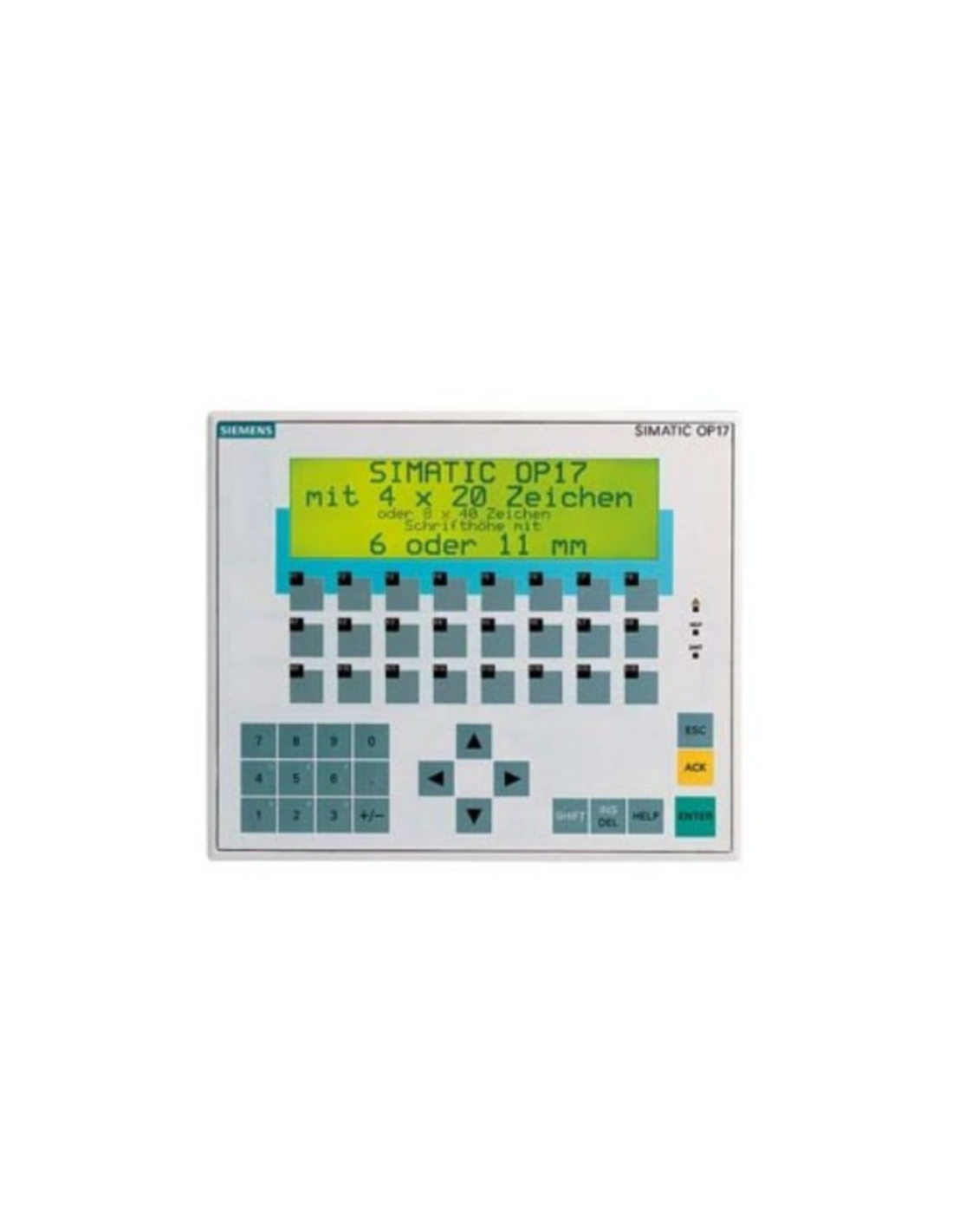

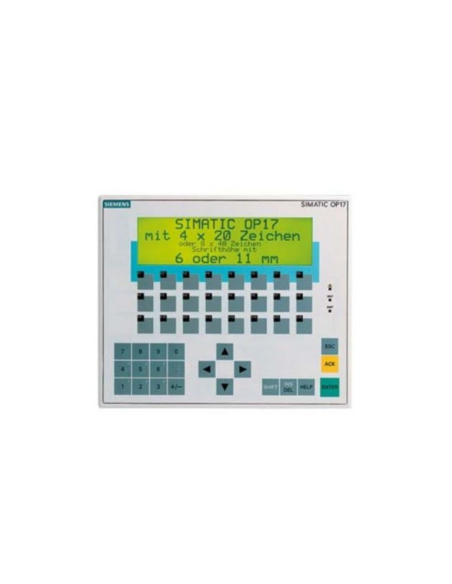

Panel operatorski z wyświetlaczem LC z podświetleniem LED Siemens SIMATIC HMI OP 17/DP - 6AV3617-1JC20-0AX1, przeznaczony do obsługi i wizualizacji w systemach SIMATIC S7 oraz M7. Urządzenie wyposażone w ekran monochromatyczny, liniowy, pracujący w układzie 4 × 20 / 8 × 40 znaków, oraz klawiaturę membranową z obsługą przez klawisze. Do obsługi panelu zastosowano 24 programowalne klawisze funkcyjne, z czego 16 ma diody LED, klawisze membranowe mogą być indywidualnie opisywane. Panel obsługuje wprowadzanie numeryczne, ma klawiaturę szesnastkową i nie obsługuje jednoczesnego naciskania wielu klawiszy.
Jednostka pracuje z napięciem zasilania 24 V DC, pobiera prąd znamionowy 0,34 A, a pobór mocy wynosi 10 W. Zastosowano procesor X86, pamięć Flash / RAM oraz 256 kB pamięci użytkownika. Panel ma również zegar sprzętowy z podtrzymaniem bateryjnym i możliwością synchronizacji; opcjonalnie można stosować baterię podtrzymującą 3,6 V z minimalnym czasem podtrzymania 4 lata. System operacyjny urządzenia RMOS, a projektowanie odbywa się w środowisku ProTool / Lite od wersji 2.51.
Panel 6AV3617-1JC20-0AX1 udostępnia 2 interfejsy RS232, 1 interfejs RS422 oraz 1 interfejs RS485 o maksymalnej prędkości transmisji 1,5 Mbit/s. Urządzenie nie posiada portu USB, gniazda PC Card, gniazda CF Card ani interfejsu Industrial Ethernet.
Stopień ochrony wynosi IP65 (od tyłu IP20). Wymiary części czołowej obudowy wynoszą 240 × 204 mm, a masa urządzenia bez opakowania to około 0,96 kg. Panel jest przystosowany do montażu pionowego
