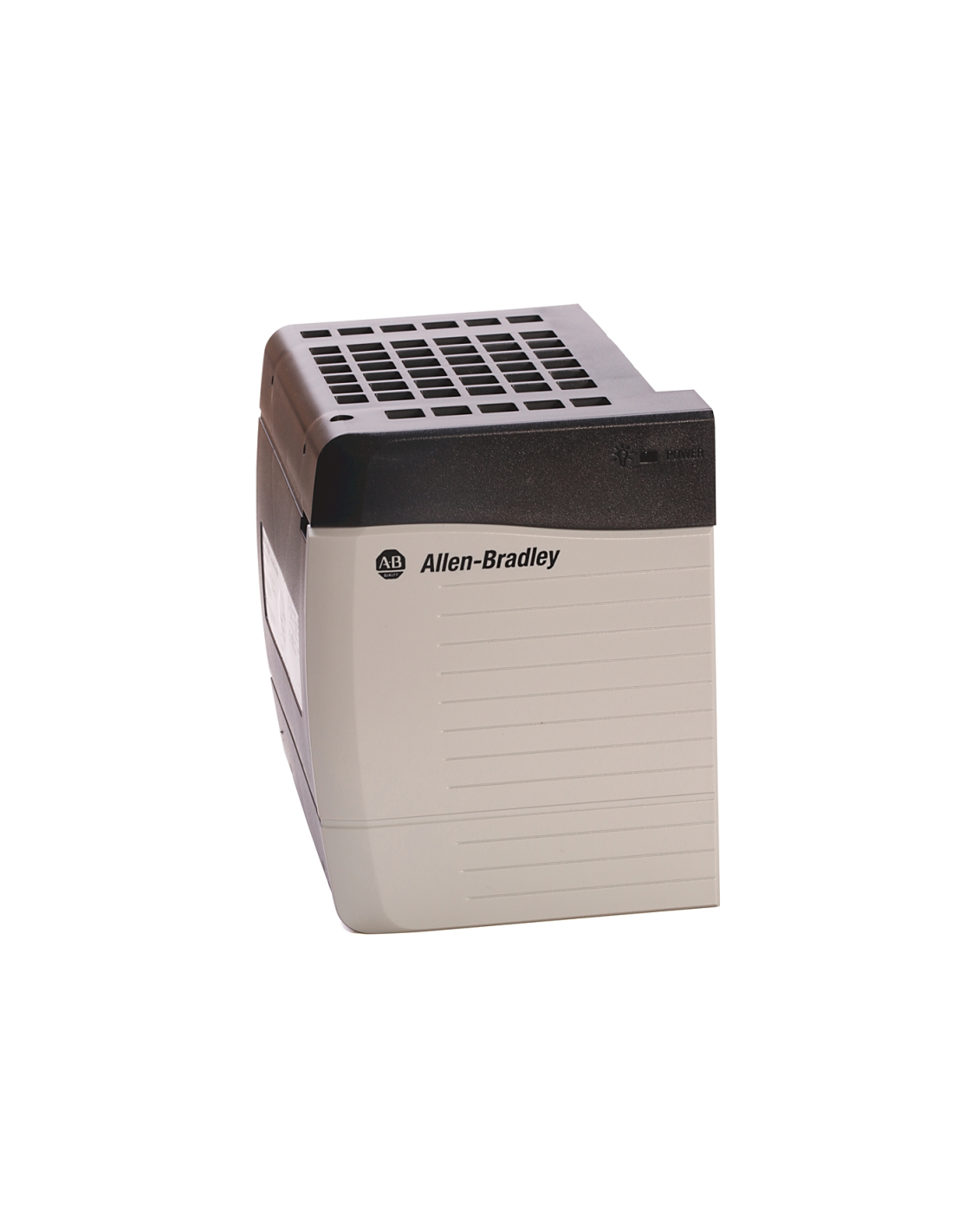

Standardowy zasilacz 24 V DC dla platformy ControlLogix - 1756-PB75. Jednostka montowana jest po lewej stronie kasety 1756 chassis, zgodnie z standardowymi kasetami serii B oraz C. Zasilacz pracuje z napięciem wejściowym 18…32 V DC, a jego konstrukcja odpowiada wersji pełnowymiarowej - nie slim.
Model zasilacza 1756-PB75 zasila wewnętrzną magistralę systemu i udostępnia cztery linie wyjściowe backplane: 5,1 V DC / 13 A, 3,3 V DC / 4 A, 1,2 V DC / 1,5 A oraz 24 V DC / 2,8 A. Maksymalna moc wejściowa wynosi 95 W, maksymalna moc wyjściowa 75 W, a maksymalny prąd rozruchowy 30 A. Czas podtrzymania dla tej grupy zasilaczy wynosi 50 ms dla zakresu 30…60 V DC oraz 50 ms dla zakresu 90…143 V DC; dla modelu 24 V DC parametry wejściowe i wyjściowe przypisane do 1756-PB75 odpowiadają grupie standardowych zasilaczy 75 W.
Zasilacz ma wykonanie open-style, wymiary około 140 × 112 × 145 mm, masę około 0,95 kg i wymaga przewodów miedzianych 2,5 mm² / 14 AWG. Napięcie izolacji między wejściem zasilania a backplane wynosi 250 V continuous, z izolacją typu reinforced, testowaną przy 3500 V DC przez 60 s. Zaciski przewidziano dla momentu dokręcania 0,565 N·m, a zasilacz nie wymaga dodatkowych kabli połączeniowych.
Zakres temperatury pracy wynosi 0…60°C, temperatura składowania -40…85°C, dopuszczalna wilgotność względna 5…95% bez kondensacji, odporność na drgania 2 g przy 10…500 Hz, a odporność udarowa 30 g podczas pracy i 50 g poza pracą. Na stronie produktu zasilacz jest sklasyfikowany jako wersja nieredundantna.
