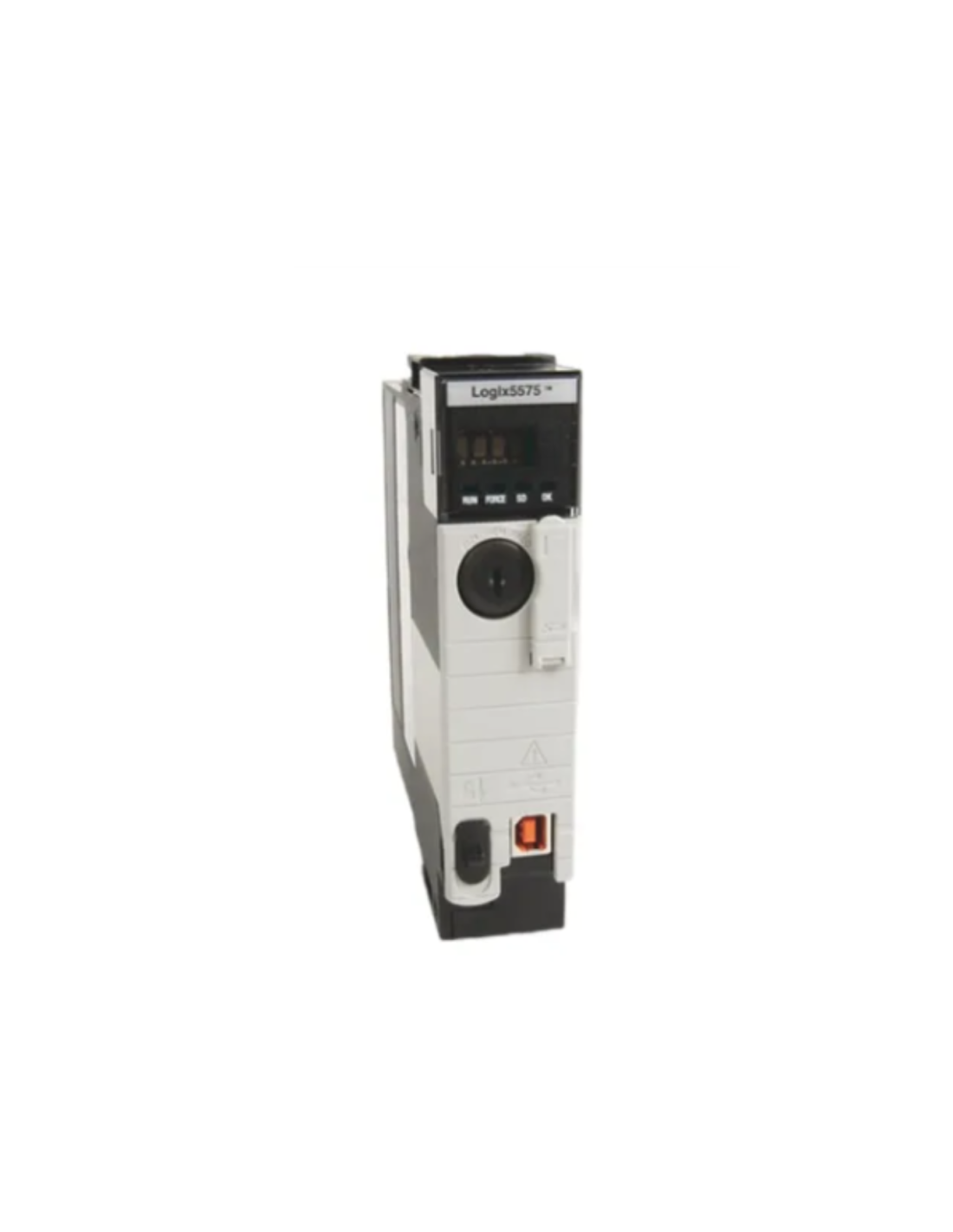

Standardowy kontroler ControlLogix 5570 - 1756-L75 to procesor ControlLogix z pamięcią 32 MB pamięci użytkownika oraz 0,98 MB dla pamięci I/O. Jednostka zajmuje 1 slot, jest przeznaczona do montażu w kasecie ControlLogix chassis-based i może pracować w dowolnym slocie obsługiwanej kasety. W konstrukcji kontrolera nie przewidziano wbudowanego portu sieciowego, natomiast do lokalnego dostępu serwisowego i programowania dostępny jest 1 port USB 2.0 full-speed 12 Mbps. Port USB służy do programowania, konfiguracji, aktualizacji firmware oraz edycji online i jest przewidziany do połączeń tymczasowych, a nie do stałej pracy w instalacji.
Kontroler obsługuje 100 osi ruchu. Dostępne są opcje komunikacyjne platformy 5570, obejmujące EtherNet/IP, ControlNet, DeviceNet, Data Highway Plus, Remote I/O, SERCOS oraz sieci procesowe i urządzeniowe innych producentów. Seria 5570 obsługę do 500 połączeń kontrolera, 32 zadań oraz do 1000 programów na zadanie przy pracy z aplikacją Logix Designer od wersji 24.00.00.
Kontroler współpracuje z pamięcią nieulotną Secure Digital i z modułem magazynowania energii 1756-ESMCAP. Parametry zasilania dla 1756-L75 wynoszą 5 mA przy 1,2 V DC oraz 800 mA przy 5,1 V DC. Moc strat wynosi 2,5 W, a emisja cieplna 8,5 BTU/h.
Dla toru USB port-to-system przewidziano izolację 30 V continuous, basic insulation type. Waga procesora wynosi ok 0,25 kg, a zakres temperatury pracy obejmuje 0...60°C. Konstrukcja ma wykonanie open-style, typowe dla modułów montowanych w kasecie ControlLogix.
