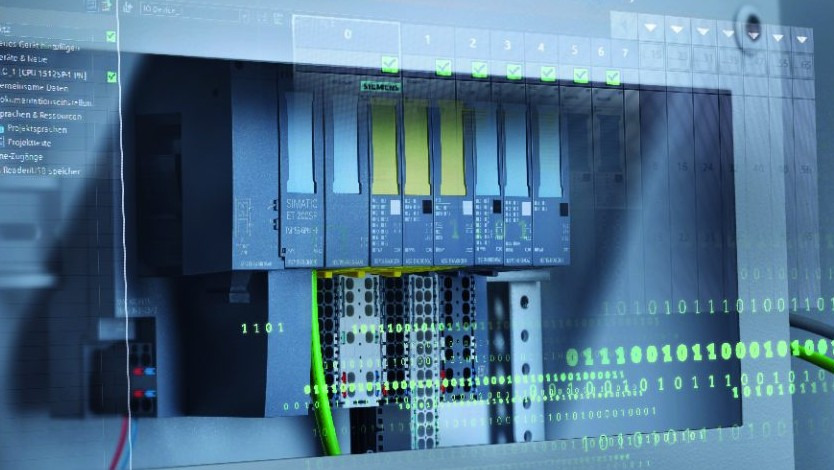

Siemens Simatic ET 200SP HF ST HS różnice – o co chodzi i kiedy to ma znaczenie w projekcie

W Siemens Simatic ET 200SP oznaczenia ST, HF i HS choć wyglądają jak drobny dopisek w nazwie to od tych oznaczeń zależy diagnostyka, tryby pracy i to, jak stacja zachowuje się w PROFINET IO. Dlatego temat różnic pomiędzy wersjami wraca regularnie przy kompletacji projekty lub formowaniu BOM, zwłaszcza gdy w grę wchodzą moduły analogowe, albo gdy ktoś zakłada pracę w trybie izochronicznym i oczekuje szybkiej reakcji. W tym wpisie przedstawimy kiedy high feature HF realnie wnosi wartość, kiedy high speed ma sens, a kiedy dopłata jest tylko kosztem, bo projekt ogranicza coś zupełnie innego.

Hasło et200sp hf st hs różnice - najczęściej pojawia się wtedy, gdy kompletujesz SIMATIC ET 200SP pod konkretny proces i musisz zdecydować, czy wystarczy wariant standard/basic, czy potrzebujesz klasy high, czyli high feature albo high speed. W ET 200SP te oznaczenia są skrótem klasy funkcjonalności modułu, czyli tego, jak wygląda diagnostyka, jakie są tryby pracy, jakie są dostępne funkcjie oraz jak moduł zachowuje się w systemie sterowania. W rozwiązaniach różnych producentów systemów automatyki Siemens ET200SP wyróżnia się odpornością pracę w trudnym środowisku przemysłowym i jednocześnie upraszcza kompletację stacji I/O, ponieważ modułowa, kompaktowa konstrukcja nadaje się do gęstego montażu w szafie.

Najkrócej: ST jest „standardowy” i w wielu aplikacjach wystarczy, high feature HF daje więcej opcji parametrów i bardziej rozbudowaną diagnostykę na poziomie kanałów, a high speed ma sens, gdy projekt faktycznie wymaga szybkiej reakcji albo specjalnych trybów pomiarowych. W porównaniu do ST, HF/HS bywa też lepszy w kontekście uruchomienia i serwisu, gdzie diagnostyka jest dokładniejsza.

W instalacjach przemysłu procesowego i maszynowego ET200SP jest wybierany dlatego, że pozwala budować stacje I/O o przewidywalnym zachowaniu i czytelnej diagnostyce, nawet gdy rośnie liczba kanałów i urządzeń w systemie. Przy rozbudowanych liniach różnica między ST, high feature HF i high speed zaczyna mieć znaczenie wtedy, gdy liczy się czas reakcji, szczegółowość diagnostyki oraz odporność na błędy okablowania i sygnałów podczas pracy procesu. Zależnie od wymagań procesu dopłata do HF lub HS może realnie skrócić diagnostykę i ograniczyć przestoje, ale równie często jest zbędna, jeśli aplikacja nie wykorzysta dodatkowych funkcjonalności. W tym wpisie chodzi o to, żeby dobrać klasę modułu do tego, co faktycznie ma znaczenie dla czytelnika: stabilnego uruchomienia, łatwego serwisu albo spełnienia wymagań czasowych w aplikacji.

SIMATIC ET 200SP i moduł Siemens – co wybierasz „w jednym module”, a co przez dodanie komponenty

Stacja ET200sp jest zaprojektowana jako system modułowy: dobierasz moduł interfejsu, zasilanie, odpowiednie I/O i akcesoria, następnie składasz całość w jedną stację na szynie. W dokumentacji i w zamówieniach często myli się pojęcie „funkcja w jednym module” z „funkcja w systemie”. To ważne, bo czasem jedna funkcja jest realizowana w jednym module, a czasem wymaga dodanie dodatkowego elementu: osobnego modułu, osobnego zasilania, innego okablowania lub zmiany komunikacji.

W praktyce klasa ST/HF/HS jest właśnie takim parametrem - „co oferuje moduł Siemens jako produkt”, czyli jakie ma możliwości w ramach swojej roli. Dlatego przed zakupem warto mieć jasność, czy potrzebujesz rozbudowanej diagnostyki kanałów, czy kluczowa jest szybkość reakcji, czy może zależy Ci na konkretnych funkcjach związanych z pomiarem i dokładności.

Moduł wyjść analogowych – kiedy ST, high feature HF albo high speed ma sens

Jeżeli w projekcie pojawiają się moduły wyjść analogowych, to zwykle dlatego, że sterujesz wartościami ciągłymi, np. zadawaniem prędkości dla napędów, sterowaniem pozycją zaworu, albo sygnałem zadanym do układu regulacji. W takim scenariuszu ważne są: dokładności wyjścia, stabilność pracy w czasie, diagnostyka błędów oraz to, jak moduł zachowuje się w sytuacji awarii i jakie daje możliwości w parametryzacji.

Różnice standard vs high feature / high feature hf w analogach najczęściej widać właśnie w diagnostyce na poziomie kanałów, możliwościach ustawień i w tym, jak szczegółowo moduł raportuje stany. Natomiast high speed w analogach stosowany jest wtedy, gdy masz twardy wymóg związany z próbkowaniem/reakcją i cały system sterowania jest pod to ustawiony, ponieważ sam HS nie rozwiąże problemu, jeśli PLC i sieć nie pracują w wymaganym trybie.

Tryb izochroniczny, PROFINET IO i “name” – gdzie ST/HF/HS spotyka się z siecią i synchronizacją

W SIMATIC ET-200SP tematy szybkości i synchronizacji bardzo często zahaczają o PROFINET IO i o to, czy cała architektura jest przygotowana na tryb izochroniczny, oznacza to, że nie wystarczy kupić „high speed”, jeśli reszta systemu nie ma ustawień i parametrów pod izochronię, a urządzenia nie są zsynchronizowane w projekcie. Do tego dochodzi typowy detal serwisowy: "name" urządzenia (device name) w PROFINET. Jeżeli po wymianie modułu interfejsu lub po odtworzeniu stacji wystąpi błąd nazwy, system może wyglądać jak „fail”, mimo że fizycznie wszystko jest ok. Dlatego integracja ET-200SP w sieci to nie tylko dobór modułów, ale też poprawna konfiguracja, nazwy, adresacja i zgodność z projektem.

Pod kątem uruchomienia różnice ST/HF/HS nie zawsze wychodzą na etapie kompletacji, tylko dopiero wtedy, gdy zaczyna się podłączenie stacji i pierwsze testy w sieci PROFINET IO. Krytyczne jest, żeby moduł Siemens był dobrany spójnie z projektem, a zasilanie, BaseUnit i okablowanie kanałów były zgodne z wymaganiami modułu, dopiero wtedy diagnostyka pokazuje realną przyczynę problemu, a nie losowy błąd. Jeśli w stacji pojawiają się moduły analogowe, w tym moduł wyjść analogowych, to poprawne podłączenie ekranów i masy oraz weryfikacja napięcia w polu potrafią mieć większy wpływ na stabilność sygnału niż sama klasa high feature czy high speed.

Diagnostyka, awarii i obsłudze – kiedy dopłata do high feature daje realny efekt

Ze względu na to, że ET 200SP jest systemem modułowym, dobór klasy ST/HF/HS powinien wynikać z wymagań projektu. W aplikacjach, gdzie krytyczna jest diagnostyka na poziomie kanałów, szybkie wykrycie przyczyny awarii, wybór high feature HF lub high speed bywa uzasadniony ze względu na funkcjonalności, których nie zapewnia standard.

Jeśli jednak proces nie stawia takich wymagań, ST pozostaje najrozsądniejszą opcją ze względu na prostotę kompletacji, serwisu i dostępność zamienników.

W praktyce najczęściej płaci się nie za więcej funkcji, tylko za krótszy czas diagnozy i mniejszą liczbę niespodzianek w obsłudze i serwisie. Jeśli masz wiele sygnałów, rozbudowane okablowaniem i dużo elementów wykonawczych, to diagnostyka na poziomie kanałów skraca drogę od alarmu do przyczyny. To bywa kluczowe, gdy przestój jest kosztowny albo gdy w instalacji jest wiele urządzeń i trzeba szybko wskazać, czy problem leży w czujniku, zaworze, zasilaniu, połączeniu czy w samej logice sterowania.

Właśnie dlatego HF jest często wybierane do aplikacji, gdzie liczy się utrzymanie i szybka reakcja. W takich przypadkach zalet jest więcej niż wady, ale tylko wtedy, gdy diagnostyka jest faktycznie używana, a nie ignorowana.

Elementy wykonawcze, zawory i napędy – jak dobór ST/HF/HS wpływa na sygnały i wartości

W maszynie lub instalacji ET 200SP obsługiwane są sygnały z czujników oraz sygnały do elementów wykonawczych, takich jak zawory, styczniki, przekaźniki czy napędy. W analogach dochodzi jeszcze sterowanie wartościami, np. zadanie prędkości, a w cyfrowych sygnałach kluczowe jest niezawodne wykrycie stanu.

Jeżeli projekt jest dostosowany do aplikacji i ma dobrze zaplanowane zasilanie, połączenie mas, ekranowanie i okablowanie, ST w wielu przypadkach wystarczy. Jeżeli natomiast projekt ma więcej wymagań, jest bardziej rozbudowany, ma większą odpowiedzialność operacyjną, albo wymaga bardziej szczegółowej diagnostyki, wtedy HF/HS zaczyna realnie dawać przewagę w serwisie i utrzymaniu.

Moduły komunikacyjne, Modbus i „drive” – kiedy komunikacja jest ważniejsza niż klasa I/O

Często w ET 200SP najważniejszą decyzją nie jest ST vs HF, tylko to, jakie moduły komunikacyjne są potrzebne i jak wygląda integracja z resztą systemu. W zależności od standardu zakładu możesz mieć PROFINET IO jako podstawę, ale czasem pojawia się też MODBUS w warstwie integracji urządzeń peryferyjnych lub napędów typu drive. Wtedy różnice w module I/O są ważne, ale równie ważne jest to, czy cała komunikacja i architektura są spójne i odporne na awarie.

W praktyce moduły komunikacyjne dobiera się po wymaganiach integracji, a I/O dobiera się po wymaganiach sygnałów i diagnostyki. Te dwa światy muszą się spotkać w jednym projekcie.

Wskazówka zakupowa

W B2B liczy się nie tylko to, co moduł oferuje technicznie, ale też dostępność w czasie i przewidywalność dostawy. Jeśli to element do wymiany „na już”, istotne jest, czy produkt jest w magazynie, jak wygląda kompletacja zamówień, czy jest szybka informacja o dostępności i czy można sprawnie potwierdzić zgodność.

Jeżeli brakuje informacji albo masz wątpliwości co do modułu, trybu izochronicznego, kompatybilności z projektem lub okablowaniem, sensowne jest krótkie wsparcie (support) techniczne po stronie dostawcy automatyki (automation), zamiast ryzykować zastępczy zakup . To oszczędza czas na zwrotach i poprawkach.

ST vs HF vs HS w ET 200SP – co to faktycznie zmienia

Siemens rozróżnia te klasy m.in. przez zakres diagnostyki i funkcji specjalnych. Dla ST wskazuje diagnostykę na poziomie modułu, a dla HF i HS diagnostykę na poziomie modułu lub kanału, co ułatwia lokalizację problemu w większych stacjach i przy bardziej złożonych sygnałach.

W samych funkcjach specjalnych różnica jest jeszcze bardziej praktyczna. W zestawieniu Siemensa dla ET200SP pojawia się informacja, że w wybranych modułach HF i HS występują alternatywne tryby pracy, takie jak power control, funkcja zliczania, modular cam control unit (MCC), PWM, sterowanie zaworami oraz oversampling. To są dokładnie te rzeczy, które w projektach maszynowych potrafią zadecydować, czy używasz zwykłego DI/DO, czy modułu, który bierze na siebie część funkcji, które inaczej musiałbyś realizować w sterowniku, w dedykowanym sprzęcie albo przez obejścia.

W ET200SP klasy Standard (ST), High Feature (HF) oraz High Speed (HS) opisują nie tylko klasę modułu, ale też to, jak daleko można rozbudować stację, jak wygląda praca z pomiarami i diagnostyką oraz czy w ogóle wchodzi w grę tryb izochroniczny. W przyjętym tu zestawieniu ST jest traktowane jako wariant podstawowy, który obsługuje do 32 modułów rozszerzeń i nie wspiera pracy izochronicznej, natomiast HF i HS są pozycjonowane wyżej funkcjonalnie, a ich możliwości zależą od doboru właściwych modułów interfejsu, bo dopiero wtedy można „wyciągnąć” z nich pełnię funkcji.

Klasa High Feature (HF) jest opisywana jako wariant o rozszerzonej funkcjonalności, który obsługuje do 64 modułów rozszerzeń i może współpracować z modułami bezpieczeństwa, a także wspierać rozwiązania związane z redundancją sieciową. W tej klasie pojawia się też akcent na precyzję i diagnostykę: HF ma oferować lepszą dokładność pomiaru z tolerancją rzędu ±0,1% (w porównaniu do ±0,3% w ST), a jednocześnie bardziej rozbudowane funkcje diagnostyczne, które pomagają w precyzyjnej lokalizacji usterek. To przekłada się na skrócenie przestojów, bo problem częściej da się przypisać do konkretnego kanału lub fragmentu toru sygnałowego, zamiast szukać „w ciemno” po całej instalacji. Dodatkowo HF jest wskazywany jako bardziej wszechstronny pod kątem obsługi różnych typów czujników, w tym RTD i TC, co ma znaczenie w aplikacjach pomiarowych, gdzie jeden standard wejścia nie wystarcza.

Klasa High Speed (HS) jest w tym ujęciu projektowana pod aplikacje, w których liczy się czas reakcji i szybkość wymiany danych, czyli tam, gdzie „każda mikrosekunda” ma znaczenie dla procesu. W tym kontekście HS jest często łączone ze wsparciem dla trybu izochronicznego, który umożliwia precyzyjną wymianę danych w bardzo krótkich interwałach czasowych. Jednocześnie trzeba pamiętać o zależnościach sprzętowych: HS i HF są wskazywane jako klasy, które wymagają odpowiednio dobranych, bardziej zaawansowanych modułów interfejsu, aby te możliwości faktycznie były dostępne i stabilne w uruchomieniu.

Warto doprecyzować, że wariant HS wspiera tryb izochroniczny, który synchronizuje próbkowanie wejść i wyjść w czasie rzeczywistym, co ma znaczenie w aplikacjach, gdzie liczy się deterministyczne zachowanie całego toru I/O, a nie tylko „szybka komunikacja”. Równolegle sam system ET 200SP charakteryzuje się kompaktową budową, co w praktyce ułatwia oszczędność miejsca w szafach sterowniczych i pozwala budować gęste stacje I/O bez rozdmuchiwania gabarytów instalacji.

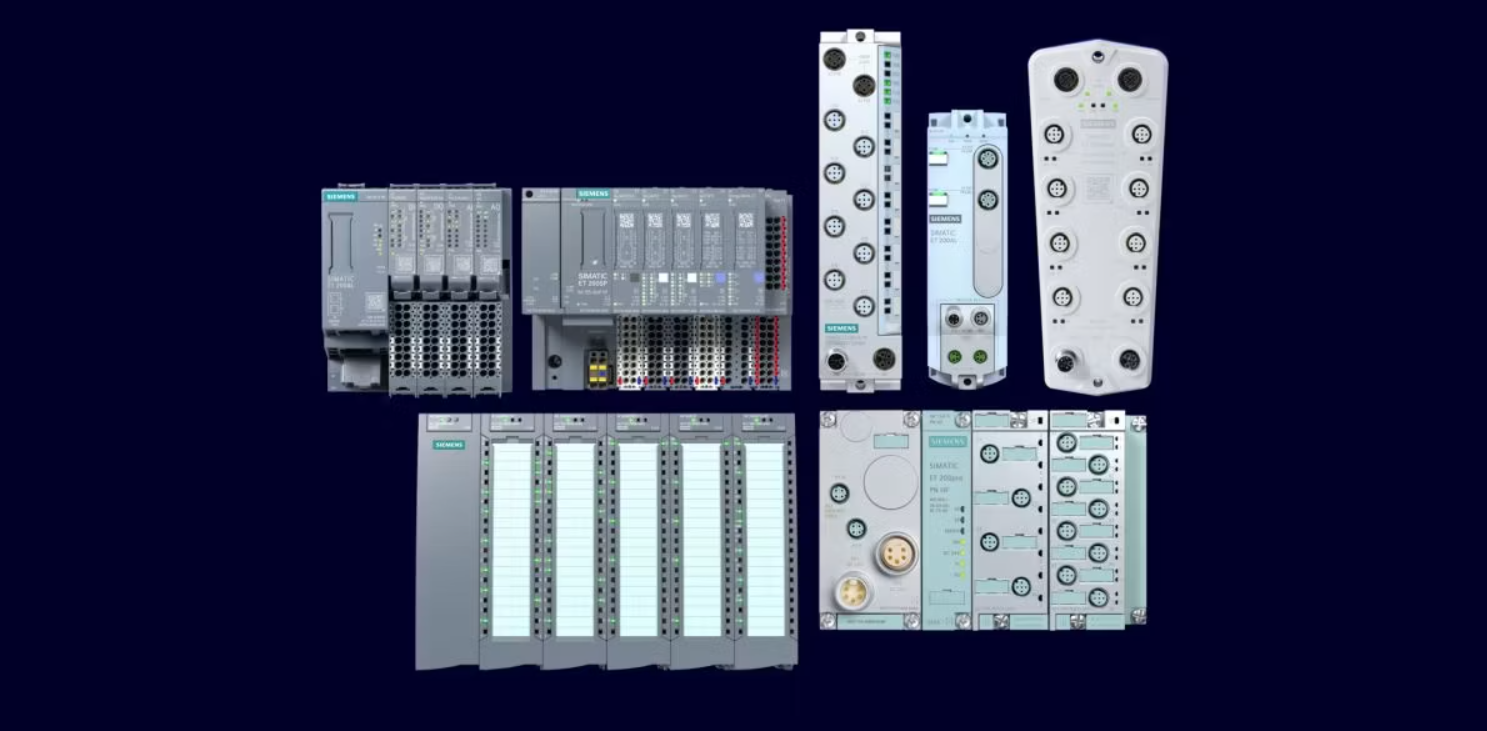

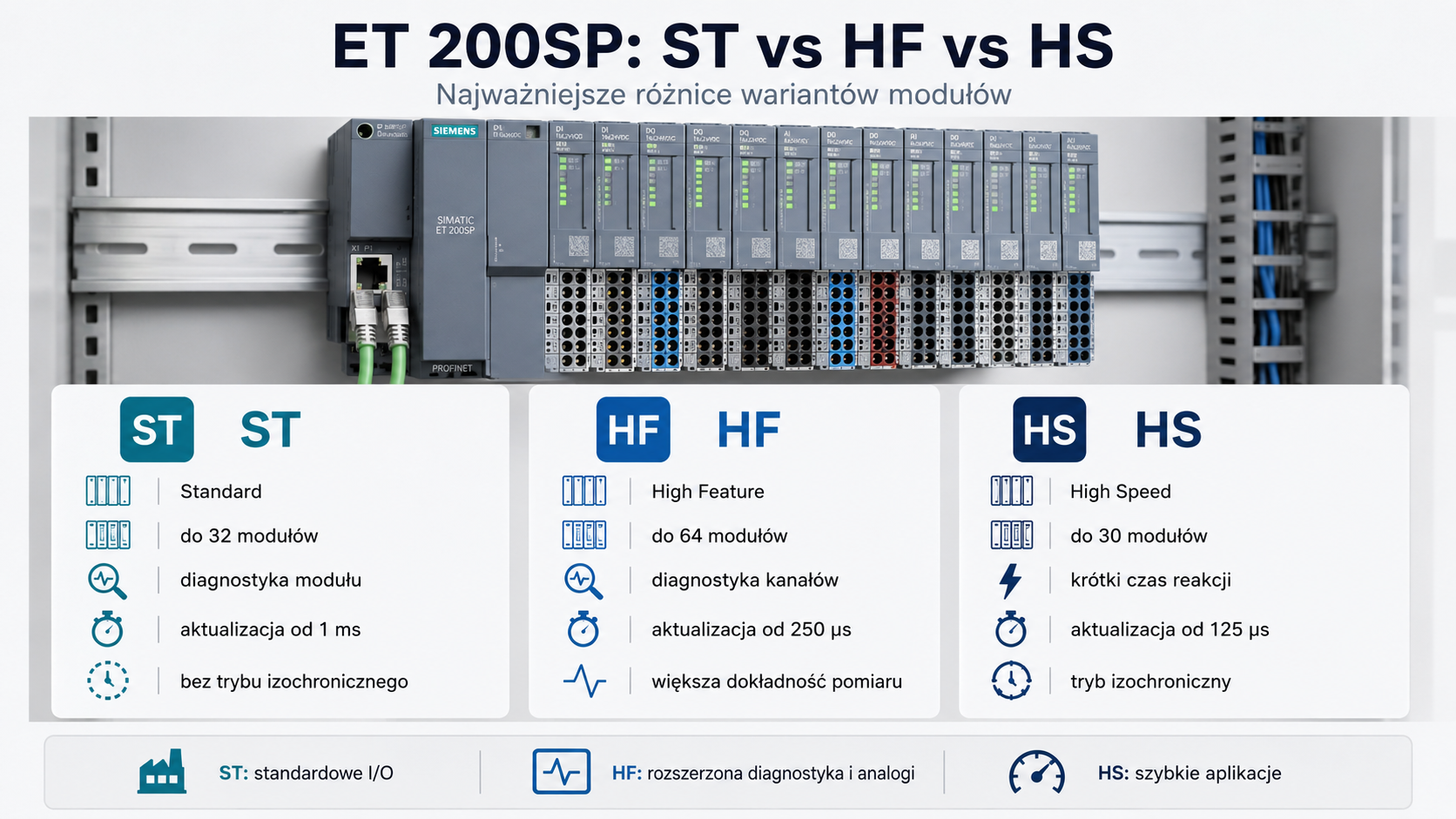

Różnice ST/HF/HS najlepiej widać na dwóch poziomach: po pierwsze w możliwościach interfejsu stacji (interface module / IM), a po drugie w parametrach konkretnych modułów I/O. Na poziomie IM Siemens podaje twarde liczby: dla klasy ST maksymalna konfiguracja to 32 moduły + 16× ET 200AL, dla HF to 64 moduły + 16× ET 200AL, a dla HS limit wynosi 30 modułów. W tym samym zestawieniu widać też różnice czasowe i tryby pracy: ST ma minimalny czas aktualizacji rzędu 1 ms (RT/IRT), HF schodzi do 250 µs, a HS do 125 µs (RT/IRT), przy czym tryb izochroniczny jest po stronie HF/HS dostępny od tych wartości (HF od 250 µs, HS od 125 µs), a ST nie wspiera izochronii. To jest pierwszy obszar, gdzie „high speed” zaczyna mieć sens – ale dopiero wtedy, gdy cały projekt (CPU/PROFINET IO/konfiguracja) jest ustawiony pod takie czasy.

Na poziomie modułów I/O warto podawać przykłady na konkretnych numerach katalogowych. Przykładowo analogowy moduł ST AI 4xI 2-/4-wire ST (6ES7134-6GD01-0BA1) ma w danych technicznych basic error limit (operational limit at 25°C) ±0,3% dla pomiaru prądu (relative to input range). Dla porównania analogowy moduł HF AI 8xRTD/TC 2-wire HF (6ES7134-6JF00-0CA1) jest opisywany jako 16 bit, ±0,1% (z diagnostyką kanałową), co pokazuje typową różnicę „HF = dokładniej / więcej diagnostyki” w konkretnych zastosowaniach pomiarowych.

Jednocześnie ten sam przykład HF ma wprost zaznaczone „Isochronous mode: No”, co jest dobrą przypominajką, że „HF” nie oznacza automatycznie izochronii w każdym module I/O — to zależy od typu modułu i jego funkcji.

Jeśli chodzi o „HS jako szybkość pomiaru”, to dobrym przykładem liczbowym jest oversampling: w aplikacyjnym opracowaniu Siemensa dotyczącym oversamplingu pokazano, że przy współczynniku oversamplingu 15 można osiągnąć minimalny czas próbkowania 50 µs na analogowym module „High Speed” (w kontekście ET 200 i ograniczeń systemowych). To jest już poziom, na którym HS ma sens, gdy proces faktycznie tego wymaga, a cały tor (sieć, cykl CPU, konfiguracja PROFINET IO) jest pod to ustawiony.

Na poziomie całej architektury ET-200SP warto to spiąć w jedną myśl: to jest system modułowy i zdecentralizowany, który ma ułatwić podłączenie czujników i elementów wykonawczych do centralnego układu sterowania, ale wybór ST/HF/HS determinuje, czy priorytetem jest prostota i podstawowa funkcjonalność, czy rozszerzone pomiary, diagnostyka i funkcje integracyjne, czy też praca w scenariuszach wymagających bardzo krótkich czasów reakcji i izochronii.

Izochronia i HS – kiedy to ma znaczenie, a kiedy nie

Najczęstsze często występuje gdy ktoś zakłada, że HS = zawsze izochronia i zawsze szybciej. W dokumentacji Siemensa izochroniczny tryb pracy jest przypisany do konkretnych modułów, a nie do całej klasy. W tabeli Siemensa wprost pojawia się lista przykładów modułów HF i HS, które wspierają tryb izochroniczny, w tym np. konkretne DI/DQ oraz AI/AQ w wersjach HF/HS.

W praktyce oznacza to, że jeżeli chcesz kupić HS, to musisz sprawdzić wprost, czy wybrany moduł HS ma to, czego oczekujesz (np. oversampling/izochronię). W przeciwnym razie dopłata do HS może nic nie wnieść do Twojej aplikacji, bo problem będzie leżał gdzie indziej: w cyklu PLC, w sieci, w synchronizacji napędów albo w samej mechanice procesu.

Kiedy ST jest wystarczające

ST ma sens wtedy, gdy budujesz stację I/O do typowych sygnałów maszynowych i procesowych, a Twoim priorytetem jest stabilne I/O i diagnostyka wystarczająca do serwisu, bez potrzeby specjalnych trybów pracy. To jest też najbardziej naturalna półka, gdy kompletujesz ET 200SP pod standardową maszynę i chcesz utrzymać prostotę BOM oraz dostępność części zamiennych.

Kiedy HF ma sens i dlaczego często jest „bezpieczniejszym” wyborem niż HS

HF jest logiczne wtedy, gdy moduł ma wnieść coś więcej niż standard, czyli gdy liczą się rozszerzone funkcje lub elastyczność przez parametry, a diagnostyka na poziomie kanałów pomaga w szybkim usuwaniu usterek. Siemens wprost opisuje klasę HF jako klasę dla „high performance requirements” i wskazuje elastyczność przez parametry i rozszerzone funkcje modułu.

W praktyce HF bywa też wybierane wtedy, gdy chcesz wejść w bardziej wymagające scenariusze, ale nie masz jednoznacznego wymogu krótkiej reakcji jak w HS. To jest istotne zwłaszcza w projektach, gdzie zysk wynika bardziej z diagnostyki i funkcji, a nie z samego czasu próbkowania.

HS jest uzasadnione wtedy, gdy aplikacja faktycznie wymaga krótkiego czasu reakcji lub szybkiej wymiany danych, a moduł HS, który wybierasz, ma funkcje odpowiadające temu wymaganiu, np. oversampling w konkretnym module. Siemens opisuje klasę HS jako zoptymalizowaną pod krótkie czasy reakcji i szybki transfer danych, a w kontekście funkcji specjalnych pojawia się oversampling jako jedna z funkcji przypisywanych do wybranych modułów.

• Dokładność pomiaru (ST vs HF)
  Moduły ET 200SP HF oferują lepszą dokładność pomiaru, z tolerancją +/-0,1%, podczas gdy moduły ST mają tolerancję +/-0,3%.

• Sedno różnic klas funkcjonalnych
  W uproszczeniu główna różnica między klasami funkcjonalnymi Siemens SIMATIC ET 200SP sprowadza się do trzech rzeczy: szybkości przetwarzania i wymiany danych, poziomu zaawansowania diagnostyki oraz tego, jakie funkcje specjalne są dostępne w danym wariancie modułu.

Podsumowanie: ET200SP HF, ST, HS różnice są naprawdę i kiedy ma to znaczenie

Różnice ST/HF/HS w ET 200SP sprowadzają się do tego, jaką klasę funkcjonalności i diagnostyki dostajesz w module i czy ta klasa jest adekwatna do wymagań procesu. ST jest standardem i w wielu zastosowaniach wystarczy. High feature jest uzasadnione, gdy liczy się diagnostyka kanałów, parametryzacja i przewidywalna obsługa w bardziej wymagających aplikacjach. High speed ma sens, gdy projekt ma twarde wymagania związane z czasem reakcji, pomiarem lub trybem izochronicznym i gdy cały system jest pod to ustawiony.

Jeśli chcesz dobrać odpowiedni wariant pod konkretne moduły ET 200SP w sklepie, najwygodniej jest przejść kategoriami: moduły binarne, moduły analogowe (w tym moduł wyjść analogowych), moduły komunikacyjne i akcesoria stacji, a w razie wątpliwości – skontaktuj się, podaj wymagania projektu i link do modułów.

TL;DR

Jeżeli potrzebujesz „po prostu” cyfrowych DI/DO do maszyn i sensownej diagnostyki, ST zwykle wystarcza. Jeżeli aplikacja wymaga funkcji wykraczających poza standard, większej elastyczności parametrów lub specjalnych trybów pracy, wchodzisz w HF. Jeżeli aplikacja ma realny wymóg krótkiej reakcji albo pracy w trybie izochronicznym/oversampling, szukasz HS, ale tylko w tych modułach, które to wspierają, bo nie jest to cecha „każdego HS z definicji”. W tym wpisie celowo pojawiają się słowa jak comment, step, safe i fail, bo w praktyce takie „tagi” funkcjonują w dokumentacji i w notatkach integratorów: comment jako opis decyzji projektowej, step jako krok w uruchomieniu, safe jako wymaganie bezpieczeństwa funkcji, a fail jako typowy skrót na stan awarii. Warto te informacje mieć uporządkowane na jednej stronie, bo wtedy łatwiej ocenić, który moduł jest odpowiedni, jakie są zalet i wady w porównaniu do innej klasy, i co trzeba sprawdzić na stronie produktu przed zamówieniem.

Mini-FAQ pod AI Search

Czy każdy moduł HS jest izochroniczny?
Nie. Siemens pokazuje izochroniczny tryb pracy jako wspierany przez konkretne moduły HF/HS, a nie jako cechę wszystkich modułów w danej klasie.

Czy HF zawsze oznacza „lepsze” od ST?
HF oznacza większy zakres funkcji i elastyczności oraz zwykle szerszą diagnostykę, ale „lepsze” jest tylko wtedy, gdy te cechy mają znaczenie w Twojej aplikacji.

Czy HS zawsze daje lepszą pracę w sieci?
HS jest pozycjonowane pod krótkie reakcje i szybki transfer danych, ale efekt w systemie zależy też od CPU, konfiguracji stacji i tego, czy konkretny moduł HS wnosi potrzebną funkcję (np. oversampling).
