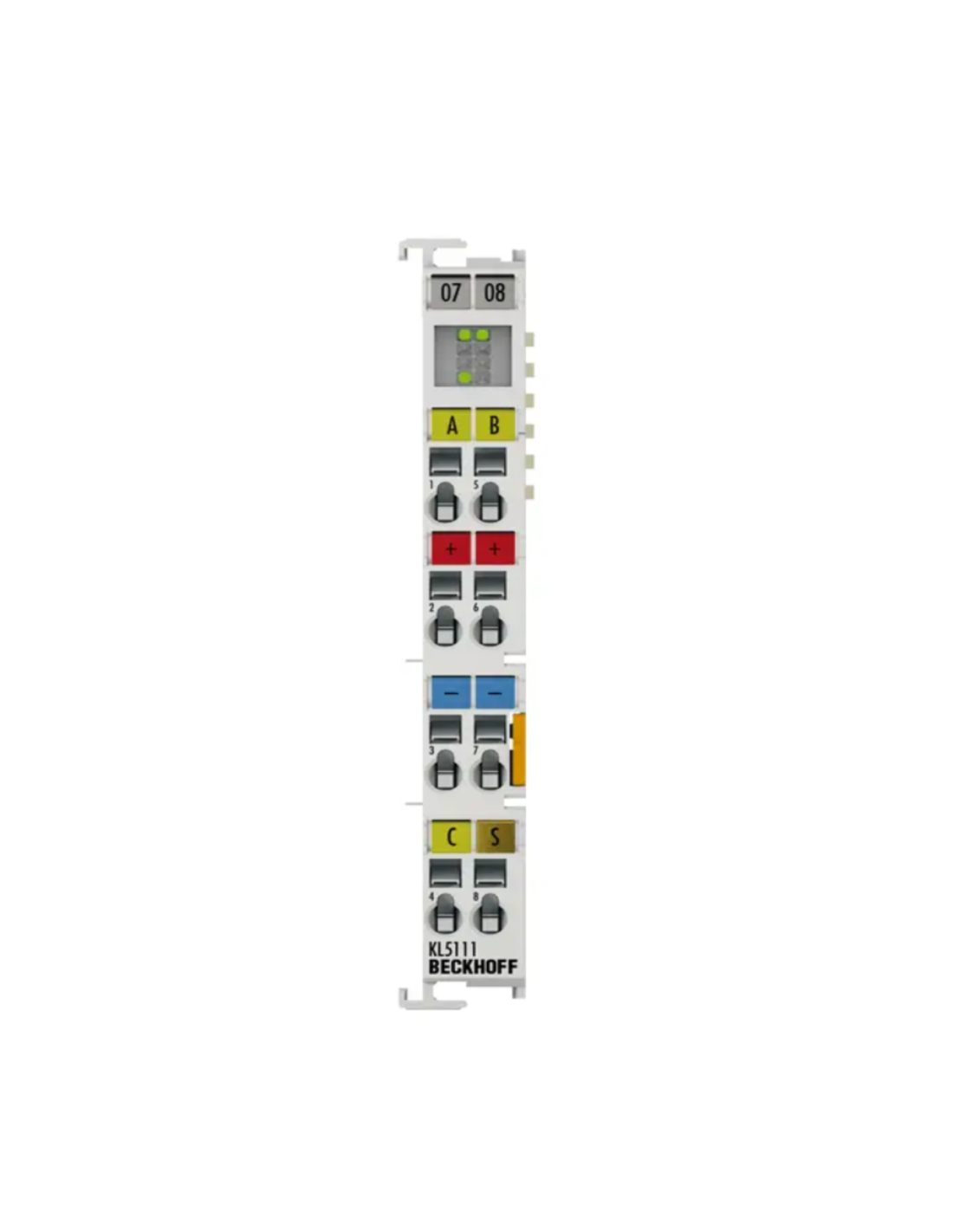

1-KANAŁOWY BUS TERMINAL ENKODERA INKREMENTALNEGO 24 V DC HTL 250 kHz Beckhoff - KL5111
1-KANAŁOWY BUS TERMINAL ENKODERA INKREMENTALNEGO 24 V DC HTL 250 kHz Beckhoff - KL5111

1-KANAŁOWY BUS TERMINAL ENKODERA INKREMENTALNEGO 24 V DC HTL 250 kHz Beckhoff - KL5111

kod producenta: KL5111

Terminal magistrali Beckhoff - KL5111 to interfejs do bezpośredniego podłączenia enkoderów inkrementalnych 24 V. Umożliwia odczyt, parametryzację oraz aktywację 16-bitowego licznika z 4-krotnym dekoderem kwadraturowym i 16-bitowym zatrzaskiem impulsu zerowego. Dane licznika są przesyłane do komputera PC, sterownika PLC lub układu CNC za pośrednictwem magistrali fieldbus. Moduł obsługuje również pomiar interwału z rozdzielczością 200 ns. W jednej konfiguracji z łącznikiem magistrali można obsłużyć do 64 enkoderów inkrementalnych.

Dostosowywanie produktu

Nie zapomnij zapisać swojej personalizacji, aby móc dodać ją do koszyka
  • opcjonalne Maks. 250 znaków
Kupuj bezpiecznie Płatności

Opis

Terminal magistrali Beckhoff - KL5111 to Bus Terminal przeznaczony do bezpośredniego podłączenia 1 enkodera inkrementalnego 24 V DC HTL. Moduł obsługuje sygnały A, B, C oraz 24 V, tor pomiarowy modułu opiera się na 16-bitowym liczniku binarnym z dekoderem kwadraturowym 4-krotnym oraz 16-bitowym latch’em impulsu zerowego. Terminal umożliwia odczyt, ustawianie i aktywację licznika, a stan licznika jest przekazywany do sterownika przez magistralę systemową.

Model interfejsu KL5111 jest przeznaczony do aplikacji pozycjonowania i zliczania impulsów, w których potrzebna jest obsługa standardowych enkoderów inkrementalnych 24 V. Częstotliwość graniczna wynosi 1 milion impulsów na sekundę przy 4-krotnej ewaluacji, możliwy jest pomiar interwału z rozdzielczością 200ns. W jednej konfiguracji z Bus Couplerem można podłączyć do 64 enkoderów inkrementalnych.

Konstrukcyjnie est to wąski terminal o szerokości 12 mm, przeznaczony do montażu na szynie DIN 35 mm zgodnie z EN 60715. Obudowa ma zintegrowane diody sygnalizacyjne, stopień ochrony IP20, dopuszcza montaż w dowolnej pozycji i wykorzystuje sprężynowe zaciski przewodów. Moduł pracuje w temperaturze 0-55°C, ma pobór prądu z K-bus 40 mA i zajmuje w obrazie procesu 2×16 bit danych oraz 2×8 bit sterowania/statusu.

Specyfikacja

Numer katalogowy KL5111
Typ produktu Bus Terminal, 1-kanałowy interfejs enkodera inkrementalnego
Seria KL5xxx Position measurement
Technologia Interfejs enkodera inkrementalnego 24 V DC HTL, EN 61131-2 typ 1
Liczba kanałów 1 enkoder inkrementalny
Sygnały enkodera A, B, C, 24 V
Napięcie pracy enkodera 24 V DC
Próg sygnału „0” < 5 V DC
Próg sygnału „1” > 15 V DC
Typowy prąd wejściowy 5 mA
Licznik 16 bit, binarny
Dekoder kwadraturowy 4-krotna ewaluacja
Latch impulsu zerowego 16 bit
Dostępne komendy read, set, enable
Częstotliwość graniczna 1 mln impulsów/s przy 4-krotnej ewaluacji
Pomiar interwału tak, rozdzielczość 200 ns
Maks. liczba enkoderów na Bus Coupler do 64
Zasilanie modułu 24 V DC (-15% / +20%)
Pobór prądu z K-bus typ. 40 mA
Pobór prądu z power contacts
Obraz procesu wej./wyj. 2 × 16 bit danych, 2 × 8 bit sterowania/statusu
Stopień ochrony IP20
Pozycja montażu dowolna
Temperatura pracy 0…55°C
Temperatura składowania -25…+85°C
Dopuszczalna wilgotność 95%, bez kondensacji
Odporność na drgania / wstrząsy zgodnie z EN 60068-2-6 / EN 60068-2-27
EMC odporność / emisja zgodnie z EN 61000-6-2 / EN 61000-6-4
Aprobaty / oznaczenia CE, CCC, UL, ATEX, IECEx
Oznaczenie Ex ATEX II 3 G Ex ec IIC T4 Gc
Oznaczenie Ex IECEx Ex ec IIC T4 Gc
Materiał obudowy poliwęglan
Montaż na szynie DIN 35 mm zgodnie z EN 60715, z zatrzaskiem
Łączenie obok siebie tak, przez podwójne gniazdo i połączenie kluczowe
Rodzaj obudowy kompaktowa obudowa terminala z diodami sygnalizacyjnymi
Okablowanie zaciski sprężynowe, uruchamiane śrubokrętem
Przekrój przewodu jednodrutowego 0,08…2,5 mm²
Przekrój przewodu linkowego 0,08…2,5 mm²
Przekrój przewodu z tulejką 0,14…1,5 mm²
Długość odizolowania 8…9 mm
Obciążalność power contacts maks. 10 A
Wymiary (S × W × G) 12 × 100 × 68 mm
Masa ok. 60 g
