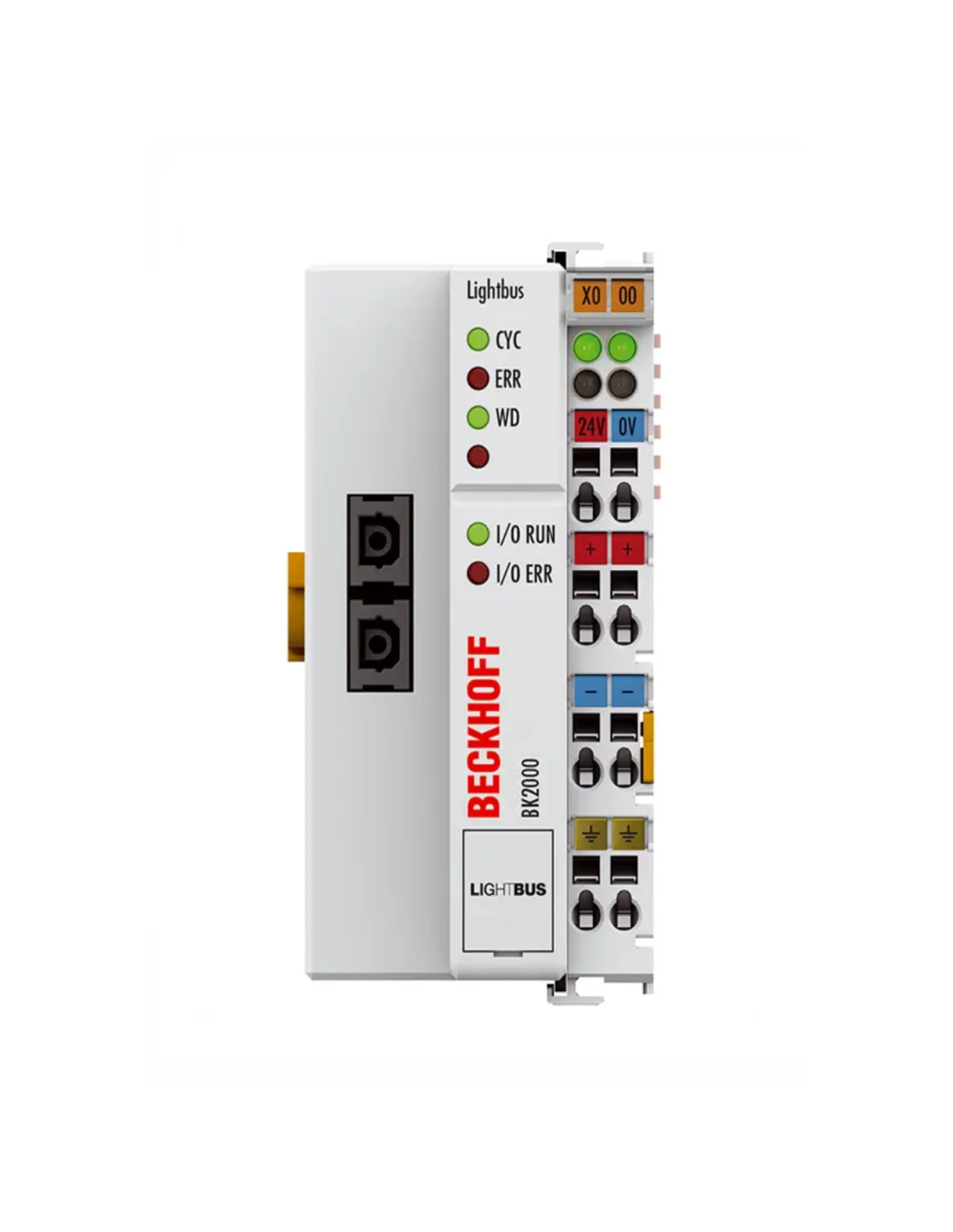

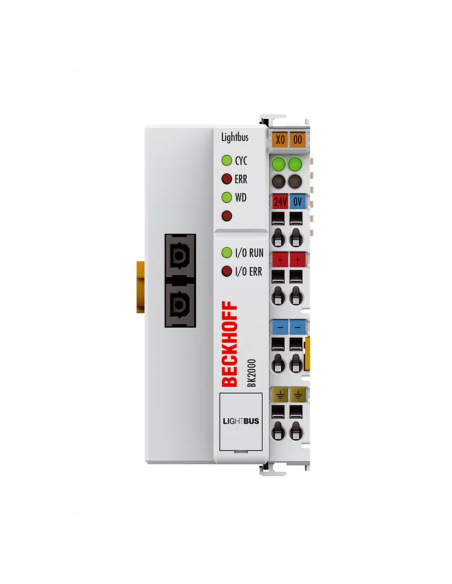

Sprzęg magistrali Beckhoff BK2000 Lightbus
Beckhoff BK2000 to sprzęg magistrali przeznaczony do połączenia systemu Beckhoff Lightbus z modularnymi terminalami Bus Terminal. Obsługuje do 64 terminali i automatycznie rozpoznaje podłączone moduły oraz przyporządkowuje ich sygnały wejściowe i wyjściowe do obrazu procesu. Komunikacja z siecią nadrzędną odbywa się przez światłowodową magistralę Lightbus z prędkością 2,5 MBaud. Konfigurację można przeprowadzić za pomocą oprogramowania KS2000 lub sterownika nadrzędnego.

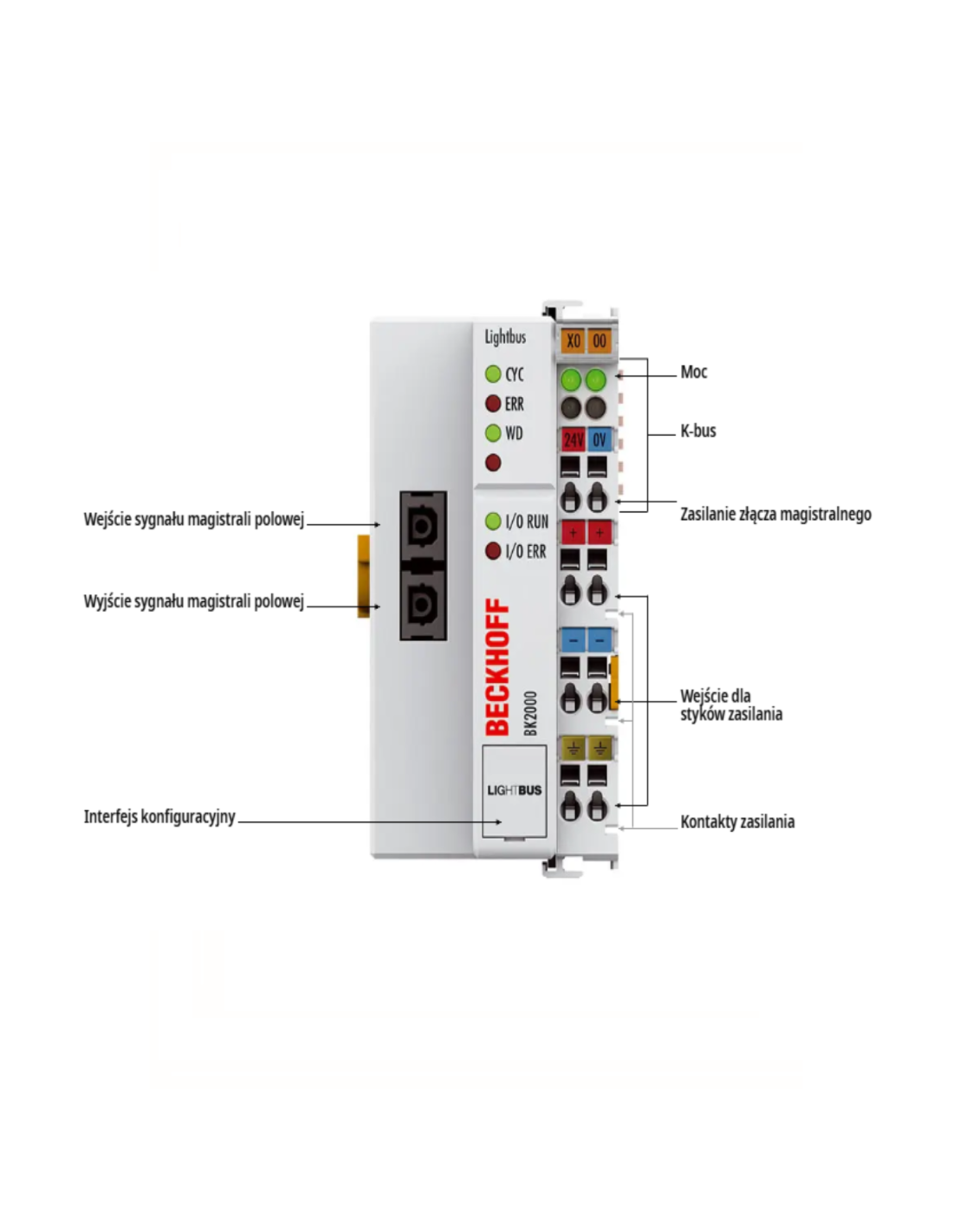

Komunikacja Lightbus odbywa się przez światłowód w topologii zamkniętego pierścienia. Tor transmisyjny rozpoczyna się w urządzeniu master, przechodzi przez kolejne stacje i wraca do mastera. W jednym pierścieniu może pracować do 254 stacji. BK2000 ma wejściowy i wyjściowy interfejs optyczny, a do połączeń można wykorzystać światłowód z tworzywa sztucznego APF lub światłowód HCS. Dopuszczalna odległość między sąsiednimi stacjami wynosi odpowiednio 45 m albo 300 m.
Sprzęgacz pracuje z szybkością transmisji 2,5 Mbaud. Mechanizm dostępu do danych Lightbus pozwala odczytywać i zapisywać wybrane informacje procesowe zgodnie z priorytetami komunikacji. Producent podaje czas 25 µs dla wymiany 32-bitowej informacji. Maksymalny obszar danych sprzęgacza obejmuje 512 bajtów wejściowych oraz 512 bajtów wyjściowych.
Zasilanie 24 V DC doprowadzane do sprzęgacza zasila jego elektronikę oraz, przez K-bus, podłączone terminale. Obwód styków zasilających terminali ma osobne przyłącze. Diagnostyka komunikacyjna umożliwia odczyt informacji o błędach poleceń, danych wejściowych i wyjściowych, przekroczeniu czasu oczekiwania oraz błędzie resetowania K-bus.
Najważniejsze cechy
- Interfejs Beckhoff Lightbus - sprzęg przeznaczony do światłowodowej magistrali polowej o strukturze pierścieniowej.
- Obsługa do 64 terminali Bus Terminal - integracja cyfrowych, analogowych i innych modułów K-Bus w jednej stacji I/O.
- Obraz procesu do 512 bajtów wejść i 512 bajtów wyjść - możliwość obsługi rozbudowanych konfiguracji wejść i wyjść.
- Prędkość transmisji 2,5 MBaud - komunikacja przez magistralę Beckhoff Lightbus.
- Interfejs światłowodowy APF lub HCS - możliwość wykorzystania włókna plastikowego 1000 µm albo HCS 200 µm.
- Zasilanie 24 V DC oraz wydajność zasilania K-Bus 1750 mA - zasilanie elektroniki sprzęgu i podłączonych terminali.
- Konfiguracja przez KS2000 lub sterownik - parametry terminali mogą być dostosowane do aplikacji z poziomu systemu sterowania.
Zastosowanie
BK2000 służy do budowy zdecentralizowanych stacji wejść i wyjść w instalacjach wykorzystujących magistralę Beckhoff Lightbus. Sprzęg łączy sieć światłowodową z terminalami K-Bus i wykonuje zadania związane z rozpoznawaniem modułów, organizacją obrazu procesu oraz wymianą danych pomiędzy terminalami a systemem nadrzędnym.
Lightbus wykorzystuje strukturę pierścieniową i pozwala na pracę do 254 stacji w jednym pierścieniu. Dla transmisji 32 bitów danych Beckhoff podaje czas 25 µs. Dzięki światłowodowemu medium transmisyjnemu rozwiązanie jest przeznaczone do systemów opartych na tej starszej magistrali Beckhoff.
Kompatybilność i dobór
BK2000 współpracuje z modularnymi terminalami Beckhoff Bus Terminal komunikującymi się przez K-Bus. Maksymalna liczba terminali dla sprzęgu wynosi 64. Obsługiwane są maksymalnie 512 cyfrowych sygnałów wejściowych/wyjściowych oraz 128 analogowych sygnałów wejściowych/wyjściowych.
Interfejs magistrali ma dwa przyłącza światłowodowe. Beckhoff przewiduje złącze Z1000 dla włókna APF oraz Z1010 dla włókna HCS. Maksymalna odległość między stacjami wynosi 45 m dla światłowodu APF i 300 m dla HCS.
BK2000 pozostaje według Beckhoff w regularnej dostawie. Jako rekomendowaną alternatywę Beckhoff wskazuje BK2020. Przy wymianie istniejącego sprzęgu należy jednak sprawdzić konfigurację sieci i zgodność całego systemu przed zastosowaniem zamiennika.
