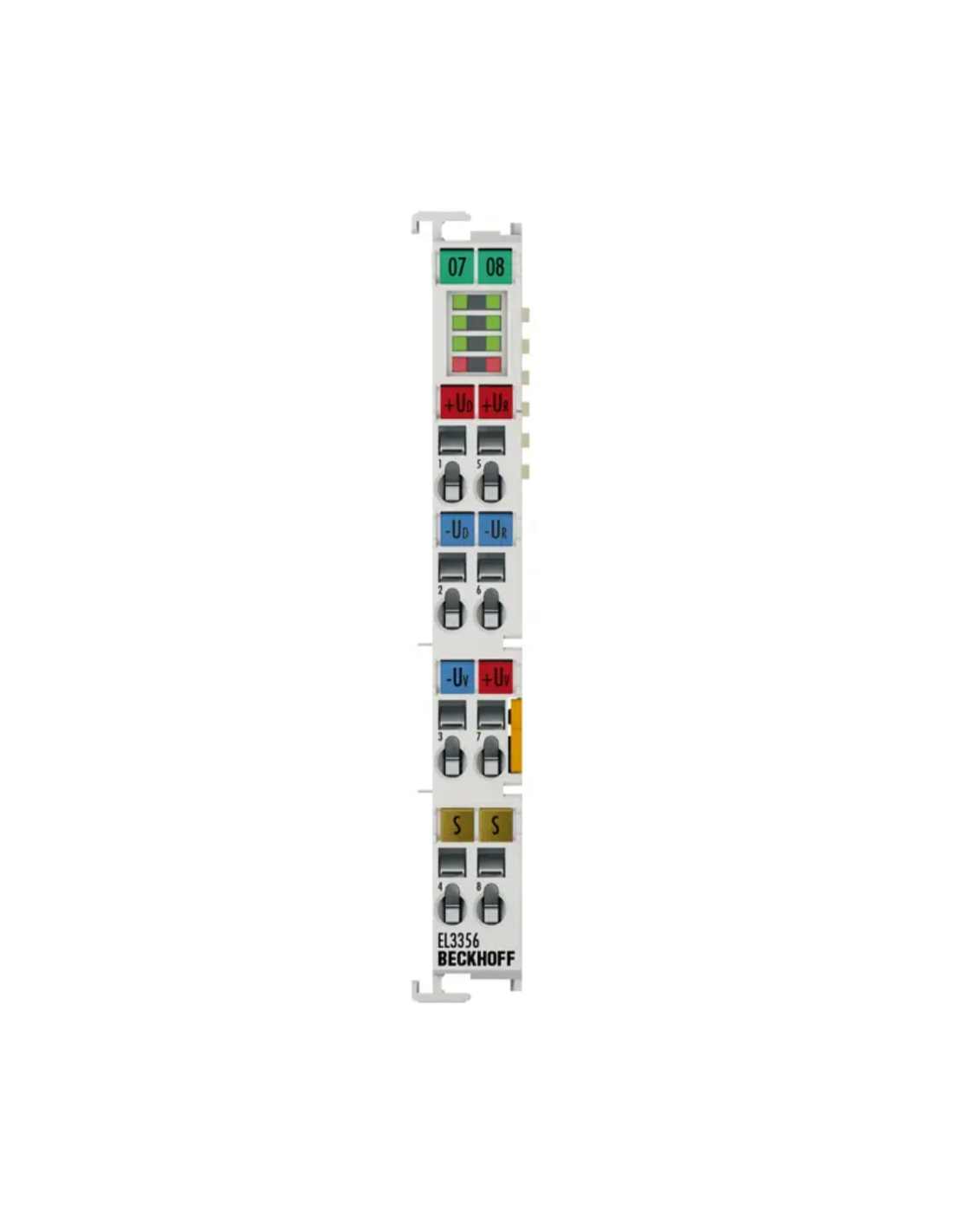

Terminal EtherCAT Beckhoff - EL3356 do mostka tensometrycznego 16 bit
Beckhoff EL3356 to 1-kanałowy terminal wejścia analogowego EtherCAT przeznaczony do bezpośredniego podłączenia pełnego mostka rezystancyjnego lub czujnika wagowego. Obsługuje technikę przyłączeniową 4- i 6-przewodową. Terminal jednocześnie mierzy napięcie mostka UD oraz napięcie odniesienia UREF, a następnie na podstawie ustawionych parametrów oblicza końcową wartość obciążenia przekazywaną jako wartość procesowa. Eliminuje to konieczność wykonywania tego przeliczenia w programie PLC.
Rozdzielczość pomiarowa EL3356 wynosi 16 bitów, a wynik jest przedstawiany w formacie 32-bitowym. Czas konwersji mieści się w zakresie od 10 do 250 ms, co odpowiada częstotliwości od 100 do 4 próbek na sekundę. Moduł obsługuje czujniki o różnych czułościach znamionowych, przy czym zalecany zakres wynosi od 0,5 do 4 mV/V. Tor wejściowy wyposażono w filtr dolnoprzepustowy o częstotliwości granicznej 10 kHz. Dostępne są również filtry programowe i funkcja czterokrotnego uśredniania.
Automatyczna samokalibracja układu pomiarowego oraz filtry dynamiczne umożliwiają wykorzystanie terminala do precyzyjnego ważenia wolnozmiennych obciążeń. Samokalibrację można wyłączyć, a parametry czujnika wprowadzić na podstawie jego świadectwa lub wyznaczyć w procedurze kalibracji. Moduł udostępnia także funkcję tarowania. EL3356 współpracuje ze sterownikiem PLC i nie stanowi samodzielnej wagi.

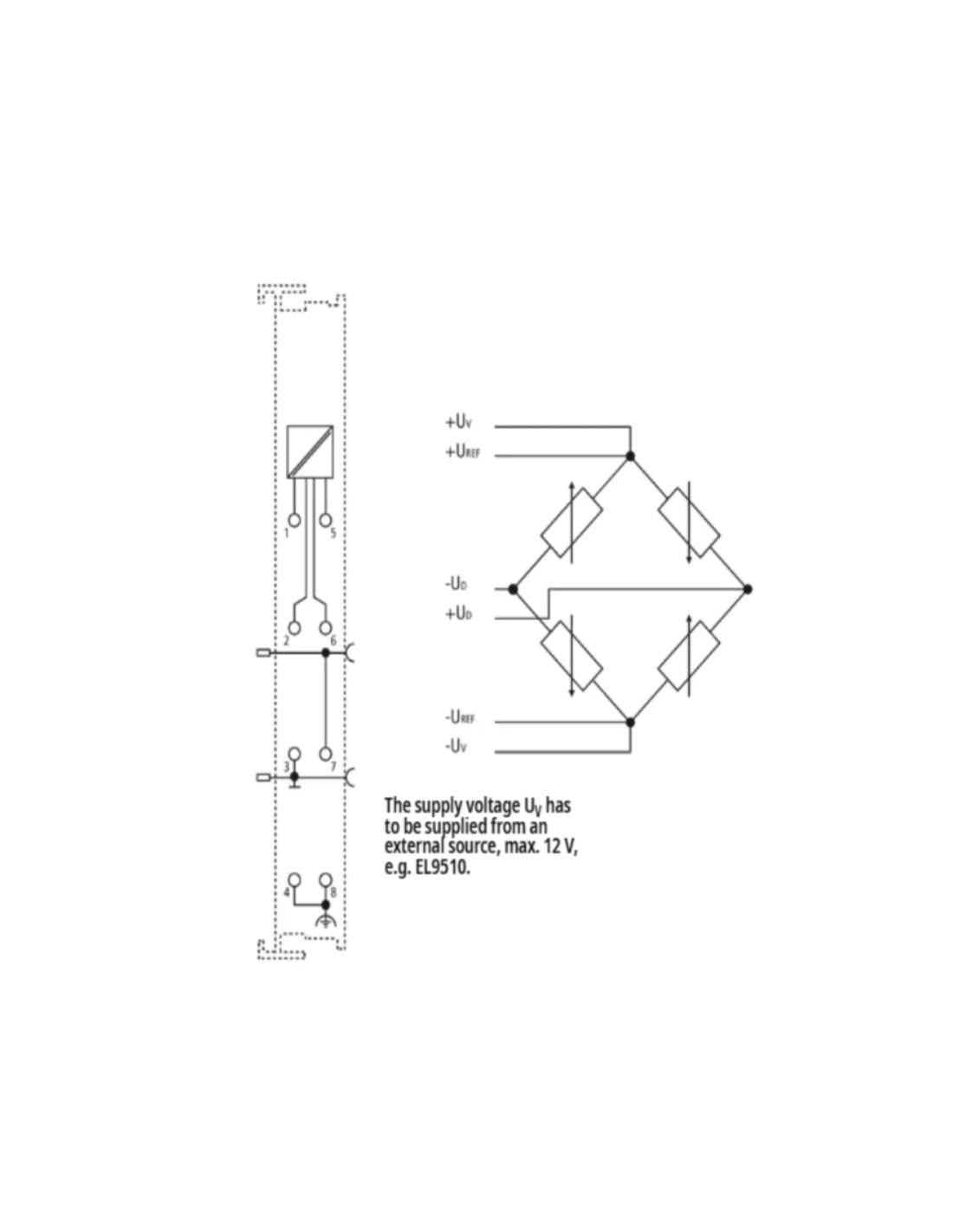

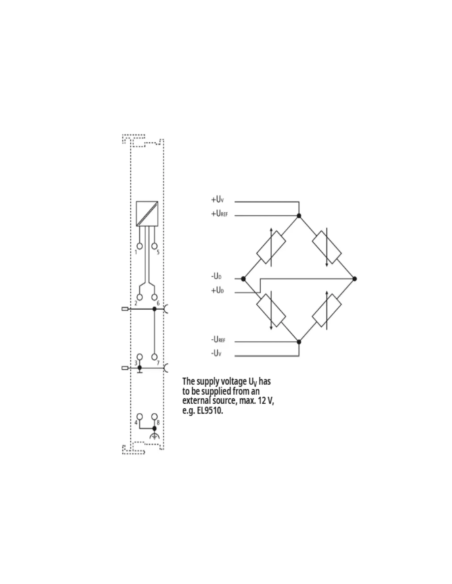

Elektronika terminala jest zasilana przez E-bus, natomiast napięcie zasilające mostek należy doprowadzić osobno, zgodnie z wymaganiami czujnika. Maksymalne znamionowe napięcie tego zasilania wynosi 12 V DC. Można je doprowadzić przez styki zasilające z poprzedzającego terminala zasilającego albo bezpośrednio na odpowiednie zaciski EL3356. Źródło powinno zapewniać stabilne napięcie oraz wydajność prądową odpowiednią dla podłączonego mostka.
Najważniejsze cechy
- Obsługa pełnego mostka tensometrycznego - bezpośrednie podłączenie czujnika siły lub ogniwa wagowego do terminala EtherCAT.

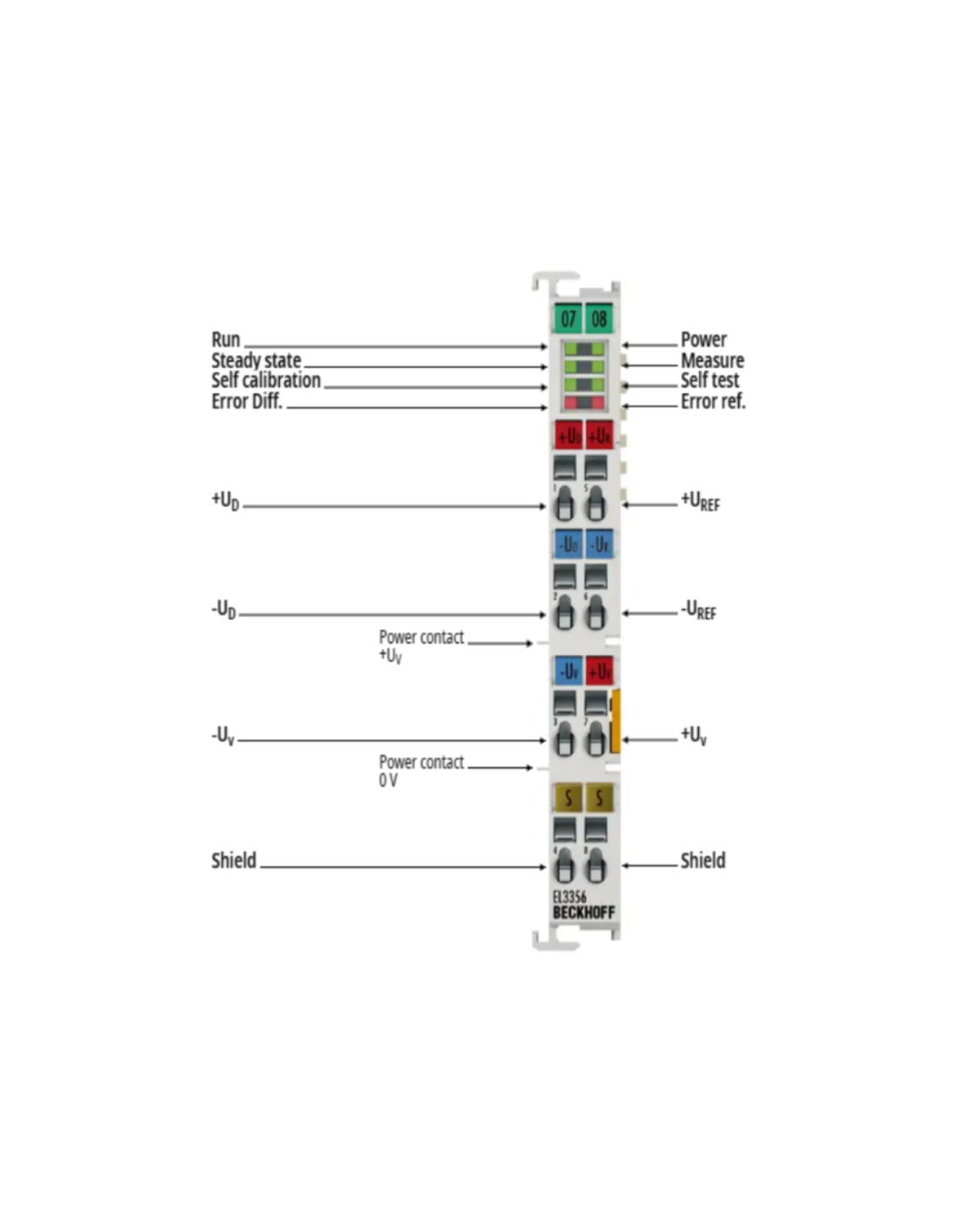

- Technika 4- i 6-przewodowa - możliwość dopasowania sposobu podłączenia do konstrukcji stosowanego przetwornika tensometrycznego.
- Zakres pomiarowy UD do ±27 mV oraz UREF do ±13,8 V - jednoczesny pomiar napięcia różnicowego i napięcia odniesienia mostka.
- Rozdzielczość 16 bit z reprezentacją 32-bitową - cyfrowe przetwarzanie wartości pomiarowej bezpośrednio w terminalu.
- Automatyczna samokalibracja - może zostać wyłączona; ogranicza wpływ dryftu toru pomiarowego na wynik.
- Konfigurowalna szybkość konwersji 100…4 próbek/s, czyli czas konwersji 10…250 ms.
- Dynamiczne filtry oraz 4-krotny uśredniacz - funkcje przeznaczone do stabilizacji pomiaru w aplikacjach wagowych.
Zastosowanie
EL3356 jest przeznaczony do systemów pomiaru masy i siły wykorzystujących pełne mostki tensometryczne oraz czujniki wagowe. Automatyczna samokalibracja, dynamiczne filtrowanie i możliwość ustawienia czasu konwersji pozwalają dostosować terminal do aplikacji, w których wymagana jest stabilna i precyzyjna wartość pomiarowa. Beckhoff wskazuje EL3356 w szczególności do wolniejszych procesów ważenia wymagających wysokiej dokładności.
Kompatybilność i dobór
Terminal współpracuje z systemem Beckhoff EtherCAT Terminals i jest zasilany z magistrali E-Bus. Czujnik może być zasilany napięciem do 12 V DC dostarczanym przez Power Contacts, zależnie od wymagań podłączonego sensora. Pobór prądu z E-Bus wynosi typowo 210 mA.
Przy doborze należy sprawdzić znamionową czułość czujnika wagowego. EL3356 obsługuje dowolną wartość znamionową z rozdzielczością parametru 0,01 µV/V, natomiast Beckhoff zaleca zakres 0,5…4 mV/V. Terminal jest przeznaczony do jednej pełnej konfiguracji mostkowej. Nie należy go mylić z wariantami EL3356-xxxx, które mogą mieć inną rozdzielczość, szybkość pomiaru lub dodatkowe funkcje.
