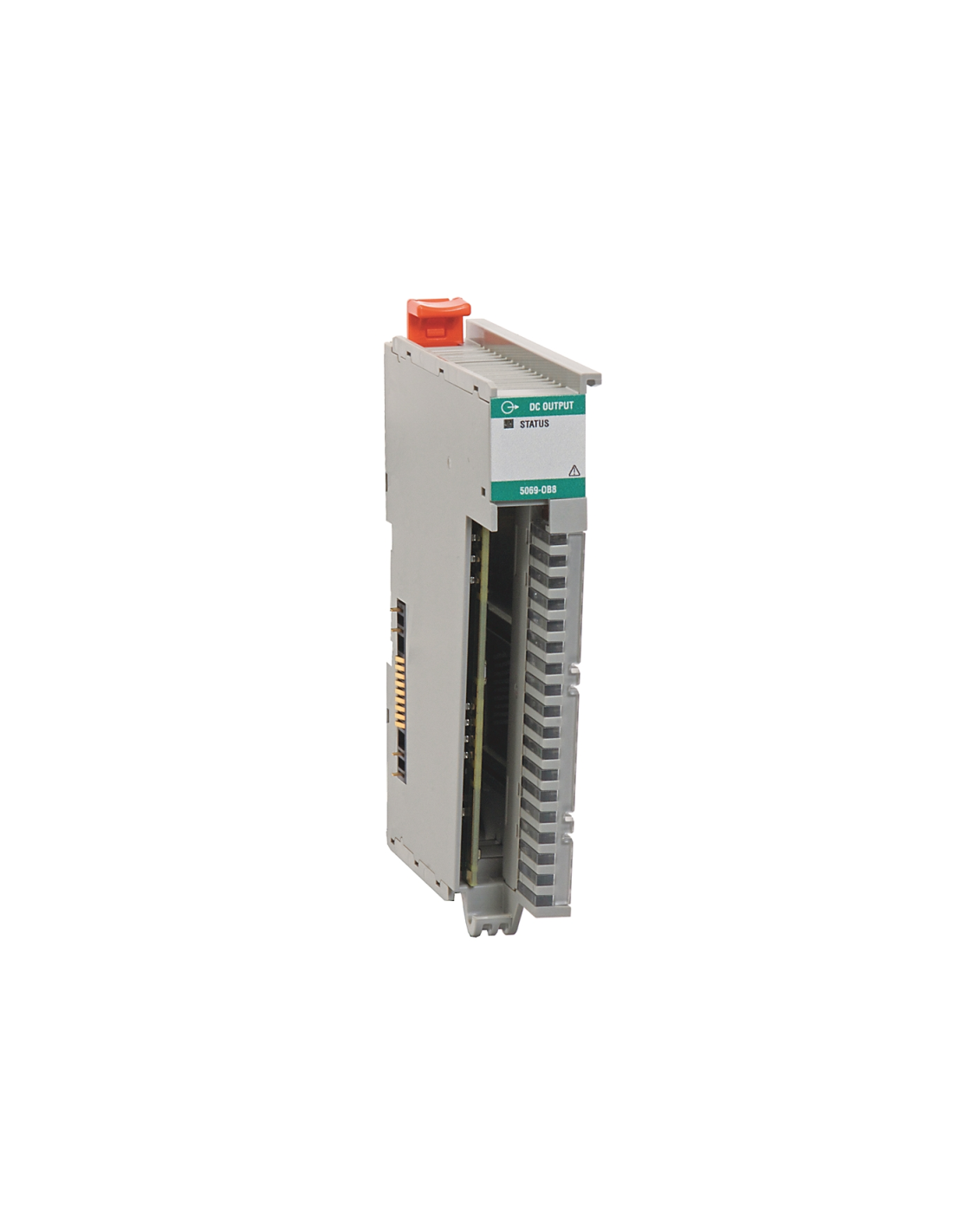

Moduł wyjść binarnych 5069-OB8 serii Compact 5000 I/O jest 8-kanałowym modułem cyfrowych wyjść prądu stałego typu sourcing (źródłowe) przeznaczonym do pracy w systemach Compact 5000 I/O. Moduł zaprojektowano z myślą o bezpośrednim sterowaniu obciążeniami DC w aplikacjach automatyki przemysłowej, zapewniając wyjścia o podwyższonym prądzie, co umożliwia bezpośrednie sterowanie urządzeniami wykonawczymi o wyższych wymaganiach mocy.
5069-OB8 współpracuje z kontrolerami systemu CompactLogix oraz Compact GuardLogix poprzez architekturę Compact 5000 I/O, wykorzystując model komunikacji Producer/Consumer, w którym każdy moduł automatycznie udostępnia swój stan i może odbierać dane od innych urządzeń w systemie. Moduł jest przeznaczony do pracy z sygnałami wyjściowymi w zakresie 10…32 V DC, przez co jest w pełni kompatybilny z typowymi systemami 24 V DC.
Konstrukcja modułu umożliwia montaż na szynie DIN w szafach sterowniczych jako część rozbudowywanej magistrali I/O. Moduł nie wymaga dodatkowej konfiguracji sprzętowej poza przypisaniem adresów i parametrów komunikacyjnych w środowisku inżynierskim Studio 5000 Logix Designer (lub kompatybilnym narzędziu). Wejścia sygnału z kontrolera sterujące stanami wyjść są przekształcane na stany logiczne wyjść modułu, które następnie sterują podłączonymi obciążeniami DC.
5069-OB8 znajduje zastosowanie w aplikacjach, w których wymagana jest kontrola sygnałów wyjściowych o większych prądach niż w typowych modułach DC. Moduł stanowi standardowy element wyjść cyfrowych w architekturze Compact 5000, oferując kompaktową budowę, prostą integrację z systemem i diagnostykę kanałową.
