Zaawansowane i wytrzymałe przełączniki sieciowe serii Stratix 2000, która składa się z szerokiej gamy modeli, zapewniających różne poziomy wydajności i funkcjonalności.

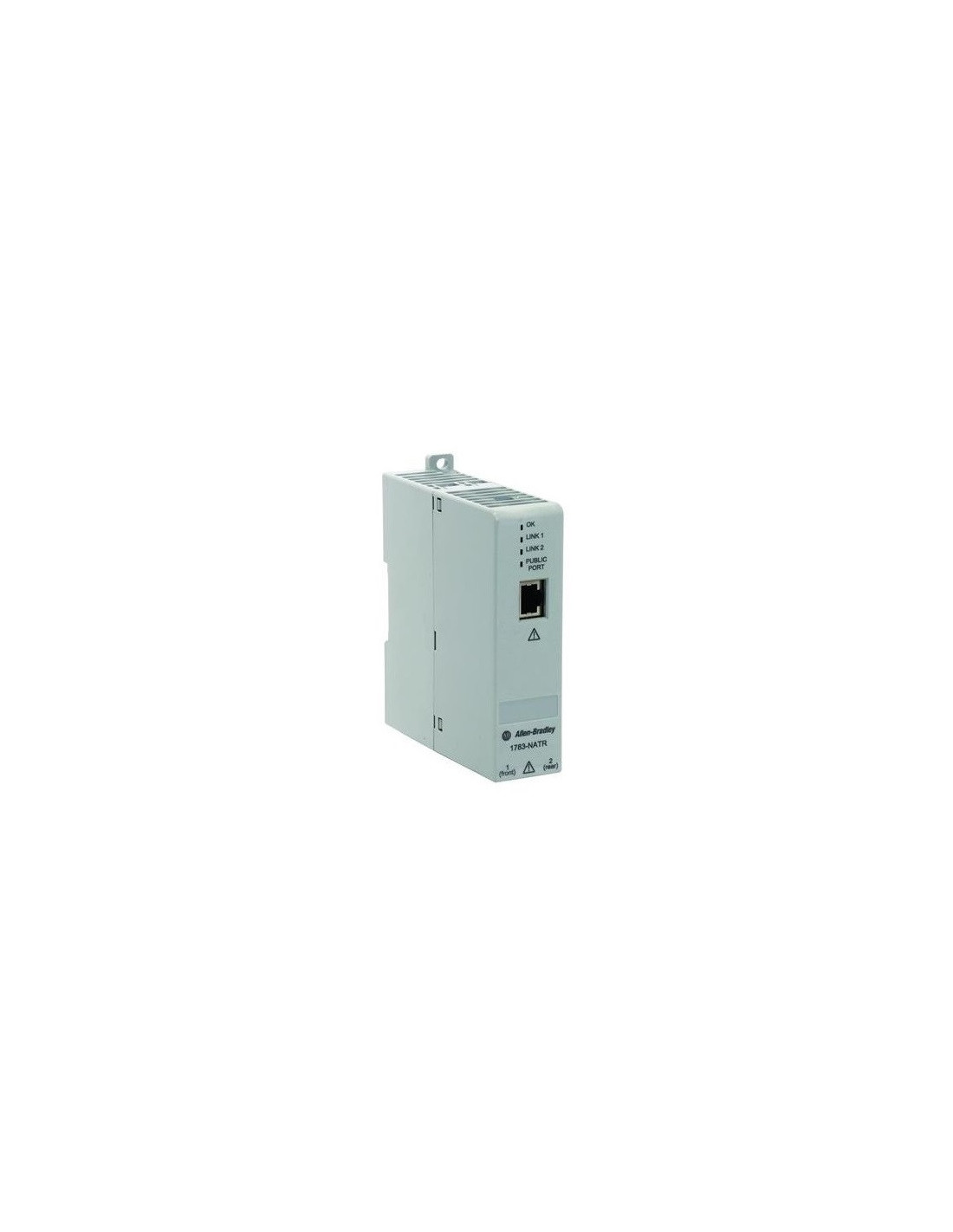

Stratix 2000 - 1783-NATR to wszechstronny router translacji adresów sieciowych, wchodzący w skład oferty firmy. Ten moduł pełni kluczową rolę w infrastrukturze sieciowej, zapewniając funkcje tłumaczenia adresów IP oraz usprawniając komunikację między różnymi urządzeniami w środowiskach przemysłowych. Moduł posiada miedziany interfejs Ethernet oraz możliwość konfiguracji do mapowania adresów IP w podsieci maszyny na istniejące adresy IP w sieci Ethernet. Wspiera do 32 odwzorowań translacji. Posiada kompaktową konstrukcję bez stelaża, dzięki czemu można go montować na szynie DIN lub bezpośrednio na płycie montażowej. Może działać w topologiach Liner lub Device Level Ring (DLR) w sieci maszyny. Posiada własną stronę internetową, dostępną za pomocą standardowej przeglądarki, co przyspiesza proces konfiguracji. Standardowy adres IP 192.168.1.1 umożliwia dostęp do tej strony.
Router oferuje przekierowanie różnych protokołów, w tym Common Industrial Protocol (CIP), Internet Control Message Protocol (ICMP), Hyper Text Transfer Protocol (HTTP) i Domain Network System (DNS). Moduł spełnia standard bezpieczeństwa CIP. Jest wyposażony w wskaźniki LED, które informują o stanie operacyjnym modułu oraz o połączeniach. Obsługuje karty Secure Digital (SD) do przechowywania konfiguracji w pamięci nieulotnej, umożliwiając przenoszenie konfiguracji między różnymi modułami.
|
|
|
|
| Seria |
Stratix 2000 |
| Obsługiwane protokoły |
CIP, ICMP, HTTP, DNS |
| Karta SD |
Opcjonalny |
| Typ modułu |
Router translacji adresów sieciowych |
| Całkowita liczba portów |
Jeden (1) port Ethernet RJ45 |
| Obsługiwane topologie |
Pierścień poziomu liniowego / urządzenia |
| Obsługiwane mapowania tłumaczeń |
32, maks |
| Obsługiwane topologie |
liniowy, gwiazda |
| Instalacja |
Montaż na szynie DIN / na panelu |
| Orientacja instalacji |
Poziomy pionowy |
| Wejście zasilania |
24VDC, nominalnie |
| Wskaźniki stanu |
OK / Link1 / Link 2 / Wskaźniki portu publicznego |
| Numer części |
1783-NATR |
| Temperatura otoczenia podczas pracy |
-40 do 60 stopni Celsjusza |
| Przechowywanie w temperaturze otoczenia |
-40 do 85 stopni Celsjusza |
| Diagnostyka urządzenia |
Sieciowy interfejs użytkownika, aplikacja Logix Designer, wskaźniki stanu |
| Topologia |
Pierścień poziomu urządzenia i topologie liniowe |
| Obsługa kart SD |
Tak |
| Obsługa zasilania prądem stałym |
Ze złączem prądu stałego |
