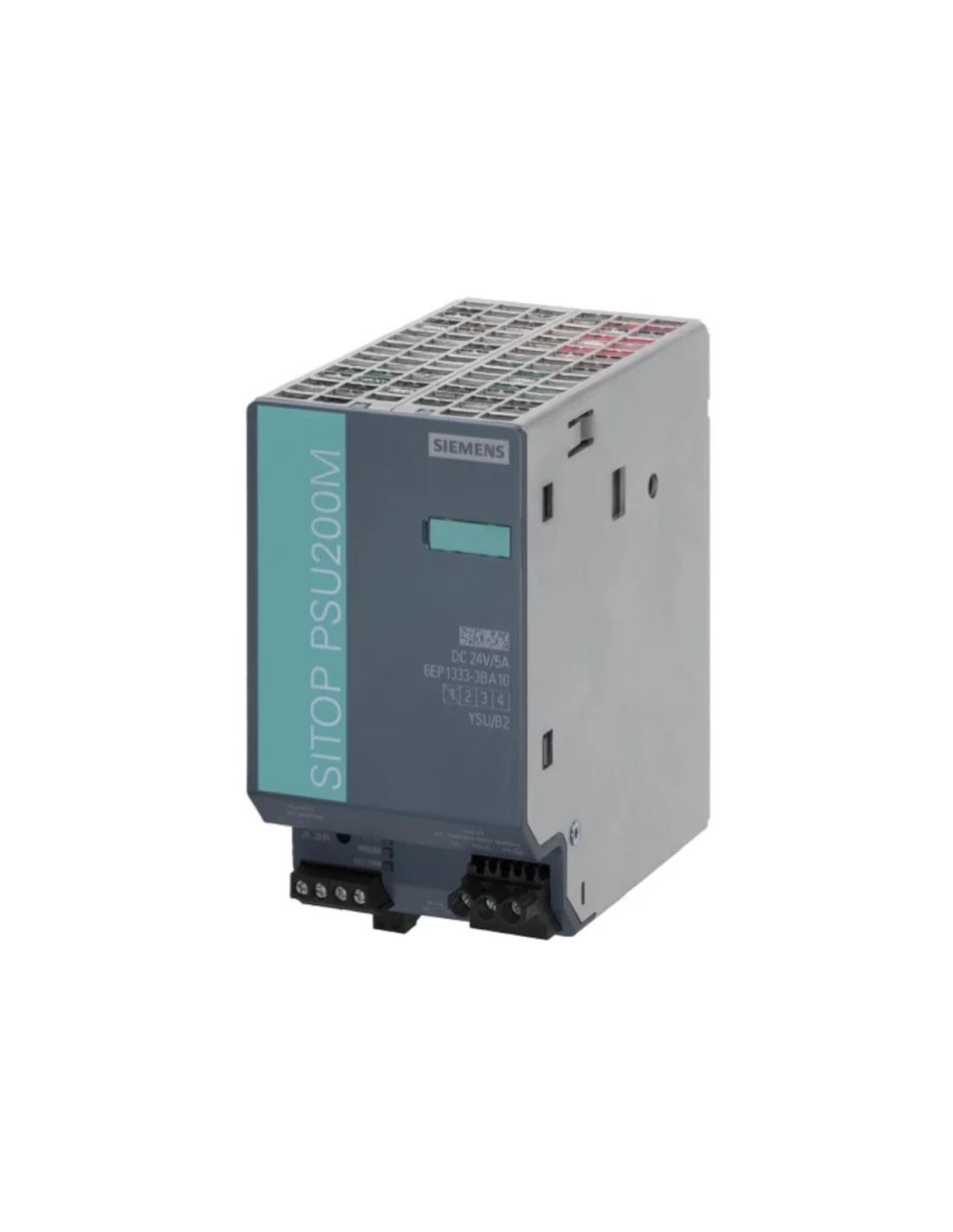

Zasilacz impulsowy serii SITOP PSU200M Siemens - 6EP1333-3BA00 , zasilacz przeznaczony do stabilizowanego zasilania obwodów 24 V DC w układach automatyki przemysłowej. Jednostka pracuje z wejściem 1-fazowym lub 2-fazowym AC i dostarcza na wyjściu 24 V DC / 5 A, co odpowiada mocy wyjściowej 120 W. Konstrukcja tej serii została przygotowana do zastosowań wymagających stabilnego napięcia wyjściowego, zwartej zabudowy na szynie DIN i możliwości rozbudowy o moduły uzupełniające SITOP, takie jak moduły redundancji, selektywności czy UPS DC.
Model zasilacza 6EP1333-3BA00 obsługuje zakres napięcia wejściowego 120…230 / 230…500 V AC, a dla pracy w niższym zakresie wykorzystuje przełącznik wyboru zakresu napięcia umieszczony na urządzeniu. W praktyce pozwala to stosować zasilacz w różnych konfiguracjach sieci zasilającej, przy zachowaniu tej samej wartości wyjściowej 24 V DC. Jednostka zapewnia buforowanie zaniku zasilania minimum 25 ms przy prądzie znamionowym, sprawność około 87%, typowe straty mocy 18 W przy obciążeniu znamionowym oraz dynamiczną regulację obciążenia na poziomie około 3%.
Od strony eksploatacyjnej zasilacz ma obudowę o szerokości 70 mm, wysokości 125 mm i głębokości około 121 mm, montaż na standardowej szynie EN 60715 35x7,5/15, zaciski śrubowe oraz stopień ochrony IP20. Wyjście jest odporne na zwarcie, typowe ograniczenie prądowe wynosi 5,5 A, a użytkownik może wybrać charakterystykę pracy przy przeciążeniu pomiędzy stałoprądową a zatrzaskowym wyłączeniem. Sygnalizacja stanu obejmuje między innymi wskazanie przeciążenia i wyłączenia zatrzaskowego, co ułatwia diagnostykę w szafie sterowniczej.
Zasilacz należy do rodziny SITOP modular, która jest przewidziana do bardziej wymagających układów zasilania w automatyce i może być łączona z dodatkowymi modułami funkcjonalnymi tej serii. W przypadku 6EP1333-3BA00 istotną cechą praktyczną jest przełączany zakres wejściowy oraz możliwość wyboru zachowania przy przeciążeniu, co ułatwia dopasowanie pracy zasilacza do charakteru aplikacji i wymagań serwisowych.
