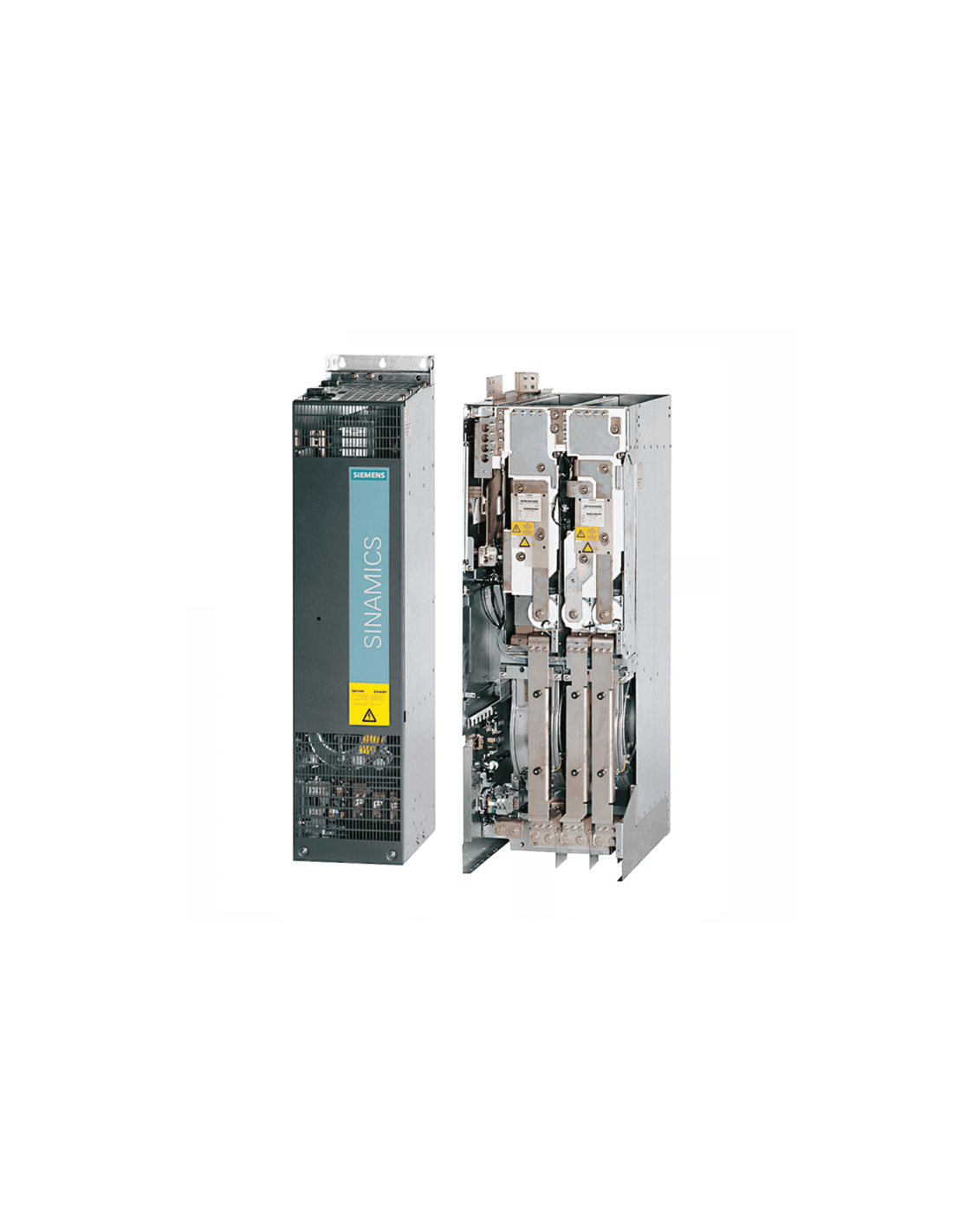

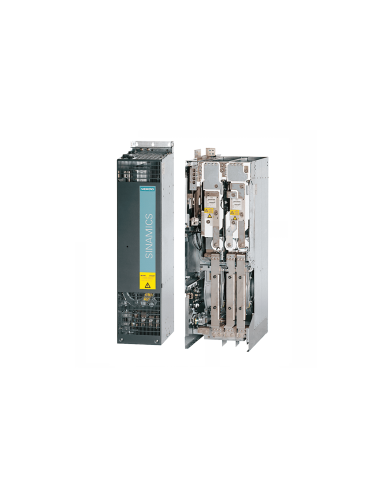

Moduł liniowy Siemens SINAMICS S120 Active Line Module - 6SL3330-7TE32-6AA3 to zaawansowany komponent systemów napędowych firmy Siemens, przeznaczony do konwersji trójfazowego napięcia przemiennego (380–480 V AC, 50/60 Hz) na napięcie stałe 600 V DC, dostarczając prąd wyjściowy 291 A i moc 160 kW. Dzięki wewnętrznemu chłodzeniu powietrzem oraz wbudowanemu interfejsowi DRIVE-CLiQ, moduł ten zapewnia niezawodność i efektywność w wymagających aplikacjach przemysłowych, umożliwiając łatwą integrację z innymi komponentami systemu SINAMICS S120. Jego głównym zadaniem jest konwersja napięcia sieciowego na napięcie stałe, które następnie zasila napędy podłączone do wspólnej magistrali DC.
Moduł działa dwukierunkowo, co oznacza, że może również odzyskiwać energię generowaną podczas hamowania i przekazywać ją z powrotem do sieci zasilającej, co pozwala na oszczędność energii i zwiększa efektywność systemu. Moduły aktywnej linii mogą dostarczać energię i zwracać energię regeneracyjną do systemu zasilania. Moduł hamowania i rezystor hamowania są wymagane tylko wtedy, gdy napędy muszą być zwalniane w sposób kontrolowany po awarii zasilania (tj. gdy energia nie może zostać odzyskana do zasilania). W przeciwieństwie do modułów Basic Line i Smart Line, moduły Active Line generują kontrolowane napięcie DC, które jest utrzymywane na stałym poziomie pomimo wahań napięcia zasilania sieciowego, jeśli napięcie zasilania sieciowego waha się w dopuszczalnym zakresie tolerancji. Moduły Active Line w połączeniu z modułem Active Interface pobierają prąd sinusoidalny z układu zasilania. Niemal nie występują żadne harmoniczne. Całkowite współczynniki zniekształceń harmonicznych prądu THD(I) i napięcia THD(U) mieszczą się zazwyczaj w zakresie ok. 3% dla prądu znamionowego. THD(I) oblicza się zgodnie z normą IEEE 519 (2014), a THD(U) zgodnie z normą IEC 61000-2-4 (2002). Zazwyczaj przestrzegane są rygorystyczne wartości graniczne normy IEEE 519 (2014).
Wszystkie komponenty niezbędne do obsługi modułu Active Line są zintegrowane w module Active Interface.
Filtr liniowy może być opcjonalnie zainstalowany w celu zapewnienia zgodności z limitami określonymi dla kategorii C2 w normie EN 61800‑3.
Seria SINAMICS S120 to rodzina napędów przemysłowych charakteryzująca się modułową konstrukcją, elastycznością konfiguracji oraz wysoką wydajnością. Dzięki szerokiej gamie modułów, w tym modułów liniowych, falowników, modułów sterujących oraz komponentów pomocniczych, system SINAMICS S120 można precyzyjnie dostosować do wymagań konkretnej aplikacji. Moduły liniowe, takie jak S120 Active Line Module, są fundamentem systemu, dostarczając stabilne napięcie dla falowników i zarządzając przepływem energii w obu kierunkach.
Moduł pracuje przy napięciu wejściowym 3-fazowym w zakresie od 380 do 480 V AC przy częstotliwości 50/60 Hz, dostarczając napięcie wyjściowe 600 V DC i prąd wyjściowy 291 A, co przekłada się na moc 160 kW. Zastosowany system chłodzenia powietrzem wewnętrznym gwarantuje skuteczne zarządzanie ciepłem, nawet w wymagających warunkach środowiskowych. Moduł jest wyposażony w interfejs DRIVE-CLiQ, który upraszcza integrację z innymi elementami systemu SINAMICS S120, umożliwiając łatwą komunikację, konfigurację oraz diagnostykę. Produkt został zaprojektowany zgodnie z międzynarodowymi normami, co potwierdza jego niezawodność oraz zgodność z wymaganiami środowiskowymi, takimi jak RoHS. Dzięki masie wynoszącej około 135 kg i solidnej konstrukcji, moduł ten jest dostosowany do intensywnej eksploatacji w środowiskach przemysłowych.
