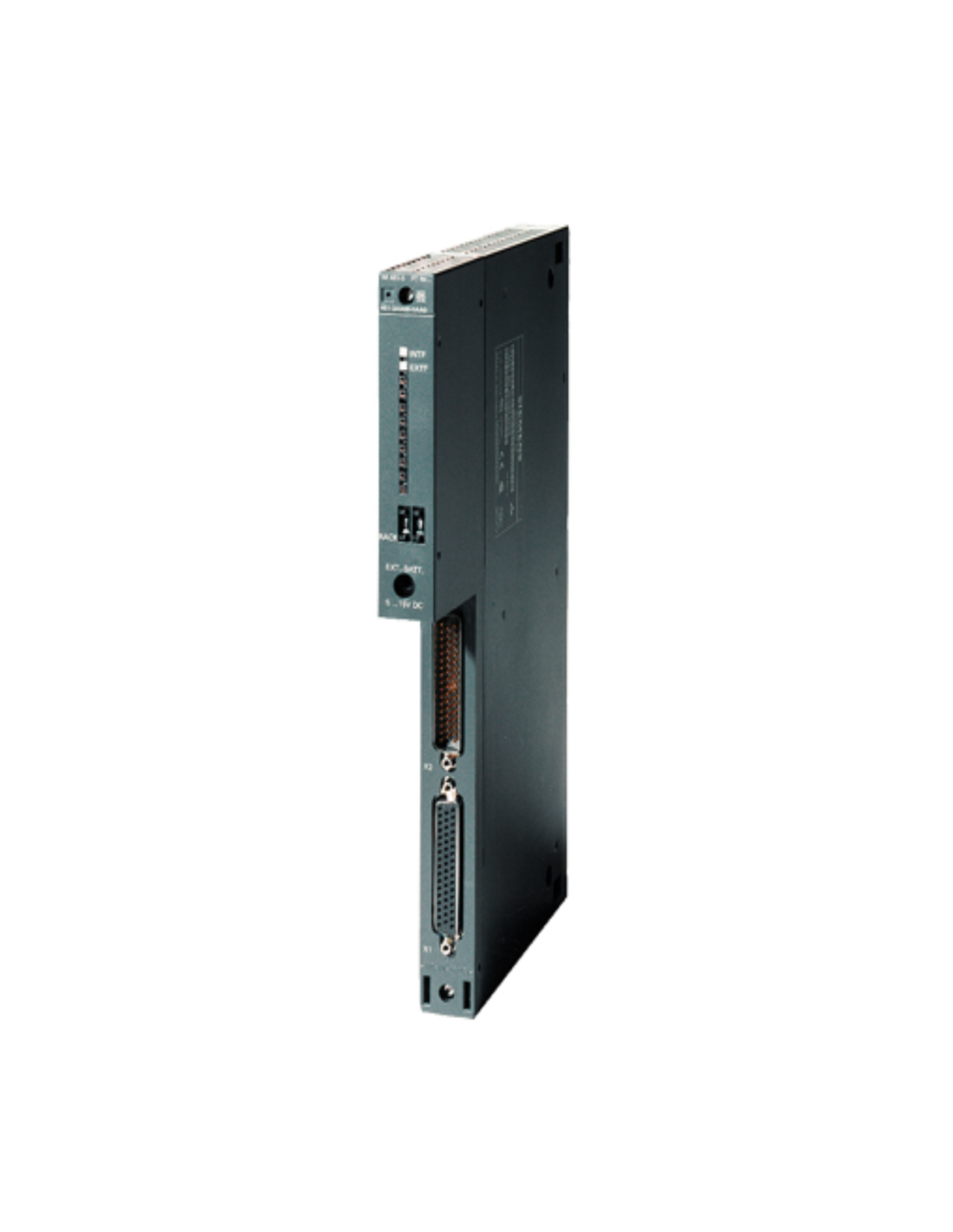

Odbiorczy moduł interfejsowy IM 461-3 Siemens SIMATIC S7-400 - 6ES7461-3AA01-0AA0 moduł jest montowany w racku rozszerzającym i współpracuje z nadawczym modułem IM 460-3, umożliwiając zdalne połączenie racka centralnego z rackami rozszerzającymi na łącznej długości magistrali do 102,25 m.
IM 461-3 przesyła zarówno dane magistrali P-bus, jak i magistrali komunikacyjnej C-bus. Połączenie z nadrzędnym modułem IM 460-3 realizowane jest za pomocą dedykowanych przewodów 6ES7468-1..., dostępnych w długościach od 0,75 m do 100 m. Moduł ma dwa złącza komunikacyjne: X1 IN do podłączenia poprzedniego elementu magistrali oraz X2 OUT do kontynuowania połączenia do kolejnego racka rozszerzającego.
Numer racka rozszerzającego ustawiany jest bezpośrednio na module za pomocą przełącznika kodującego.
System S7-400 umożliwia przypisanie numerów racków od 1 do 21, przy czym istotne, numery nie mogą się powtarzać. W pojedynczej linii połączonej z interfejsem IM 460-3 mogą pracować maksymalnie 4 racki rozszerzające, komunikacja przez C-bus ograniczona jest do racka centralnego i racków rozszerzających o numerach 1–6.
Ostatni moduł IM 461-3 w danej linii wymaga zakończenia magistrali terminatorem 6ES7461-3AA00-7AA0, instalowanym w dolnym złączu modułu. Stan interfejsu sygnalizowany jest przez diody INTF oraz EXTF, informujące odpowiednio o błędach wewnętrznych i zewnętrznych połączenia.
Moduł jest zasilany bezpośrednio z magistrali tylnej S7-400 napięciem 5 V DC. Maksymalny pobór prądu wynosi 620 mA, a maksymalna strata mocy 3,1 W. Moduł o wymiarach; szerokość 25 mm, wysokość 290 mm i głębokość 217 mm.
