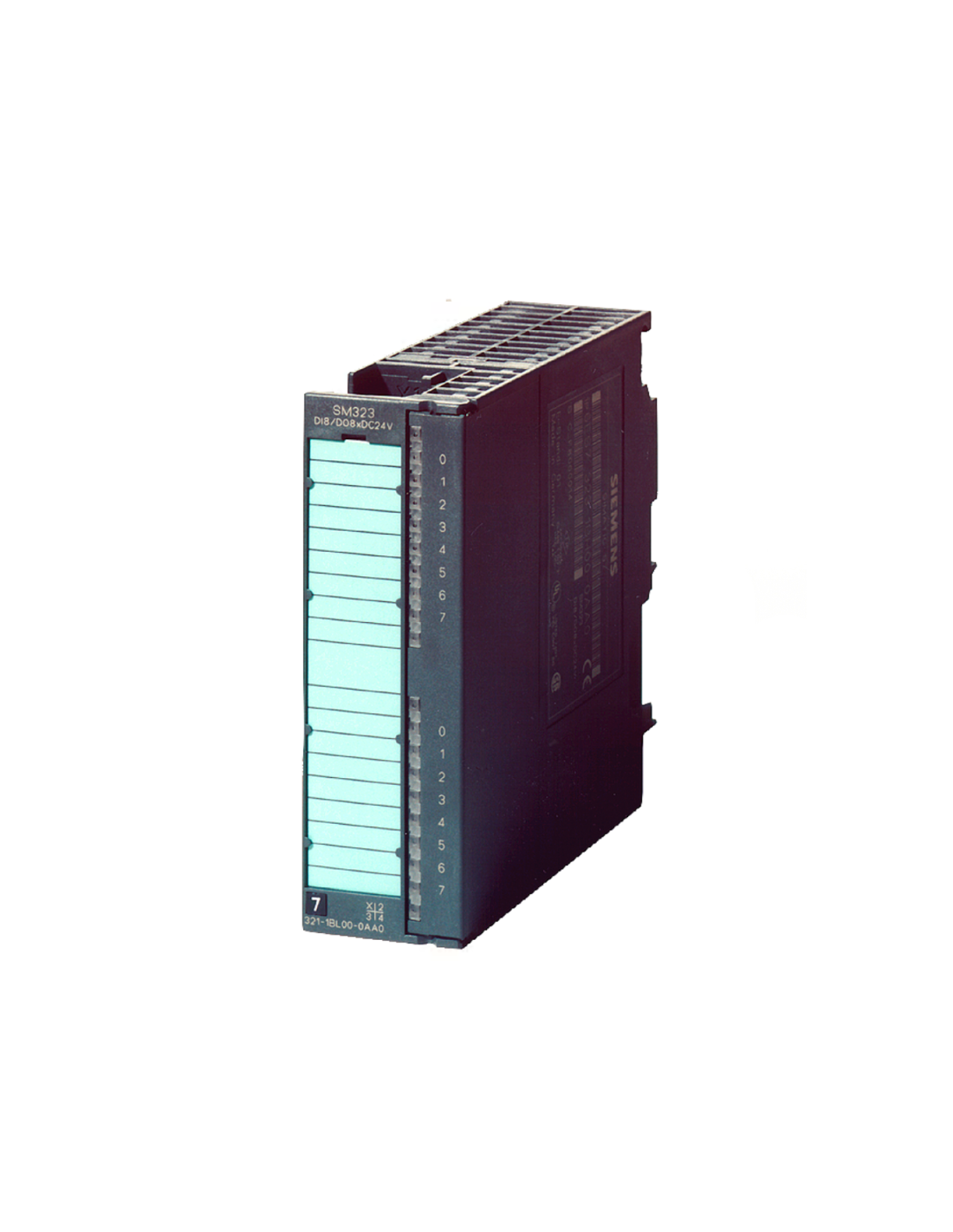

16-KANAŁOWY MODUŁ WE/WY CYFROWYCH SIEMENS SIMATIC S7-300 SM 323 - 6ES7323-1BL00-0AA0
16-KANAŁOWY MODUŁ WE/WY CYFROWYCH SIEMENS SIMATIC S7-300 SM 323 - 6ES7323-1BL00-0AA0

16-KANAŁOWY MODUŁ WE/WY CYFROWYCH SIEMENS SIMATIC S7-300 SM 323 - 6ES7323-1BL00-0AA0

kod producenta: 6ES7323-1BL00-0AA0

Cyfrowy moduł sygnałowy SM 323 Siemens SIMATIC S7-300 - 6ES7323-1BL00-0AA0, izolowany, 16 wejść cyfrowych i 16 wyjść cyfrowych, 24 V DC, 0,5 A, prąd całkowity 4 A, 1 x 40-biegunowy.

Dostosowywanie produktu

Nie zapomnij zapisać swojej personalizacji, aby móc dodać ją do koszyka
  • opcjonalne Maks. 250 znaków
Kupuj bezpiecznie Płatności

Opis

Cyfrowy moduł sygnałowy SM 323 Siemens - 6ES7323-1BL00-0AA0 przeznaczony do systemu SIMATIC S7-300, łączący w jednej obudowie 16 wejść cyfrowych i 16 wyjść cyfrowych 24 V DC / 0,5 A. Moduł został zaprojektowany z separacją potencjałów, dzięki czemu sprawdza się w klasycznych aplikacjach maszynowych i przemysłowych, gdzie istotne jest jednoczesne zbieranie sygnałów z obiektu oraz sterowanie elementami wykonawczymi z poziomu jednego modułu.

Wejścia modułu są przystosowane do współpracy z przełącznikami oraz czujnikami zbliżeniowymi 2-, 3- i 4-przewodowymi, natomiast wyjścia nadają się do sterowania elektrozaworami, stycznikami DC i lampkami sygnalizacyjnymi. Konstrukcja modułu oparta na złączu frontowym 40-pinowym, sygnalizacja stanu LED dla każdego kanału oraz parametry typowe dla platformy S7-300.

Specyfikacja

Seria / typ modułu SIMATIC S7-300, SM 323, moduł cyfrowy DI/DO z separacją potencjałów.
Konfiguracja wejść / wyjść 16 DI / 16 DO.
Napięcie zasilania L+ 24 V DC; dopuszczalny zakres 20,4…28,8 V DC.
Napięcie wejściowe nominalne 24 V DC.
Poziom sygnału „1” na wejściu 13…30 V.
Poziom sygnału „0” na wejściu -30…+5 V.
Prąd wejściowy dla sygnału „1” typ. 7 mA.
Opóźnienie wejść 1,2…4,8 ms dla przejścia 0→1 oraz 1→0.
Charakterystyka wejść Zgodna z IEC 61131, typ 1.
Obsługiwane elementy wejściowe Przełączniki oraz czujniki zbliżeniowe 2-, 3- i 4-przewodowe; obsługa czujników 2-przewodowych z prądem spoczynkowym do 1,5 mA.
Napięcie wyjściowe dla sygnału „1” min. L+ (-0,8 V).
Prąd wyjściowy nominalny 0,5 A na kanał.
Dopuszczalny zakres prądu wyjściowego 5 mA…0,6 A.
Prąd resztkowy dla sygnału „0” maks. 0,5 mA.
Zabezpieczenie zwarciowe wyjść Tak, elektroniczne; próg zadziałania typ. 1 A.
Częstotliwość przełączania maks. 100 Hz dla obciążenia rezystancyjnego, 0,5 Hz dla obciążenia indukcyjnego, 100 Hz dla obciążenia lampowego.
Całkowity prąd wyjść na grupę do 4 A przy montażu poziomym do 40°C, do 3 A przy montażu poziomym do 60°C, do 2 A przy montażu pionowym do 40°C.
Separacja potencjałów Tak; wejścia izolowane w grupach po 16, wyjścia w grupach po 8; separacja względem magistrali backplane przez optoizolację.
Sygnalizacja i diagnostyka Zielona dioda LED dla każdego kanału; brak przerwań i brak funkcji diagnostycznych.
Pobór prądu maks. 80 mA z magistrali backplane 5 V DC oraz maks. 80 mA z L+ bez obciążenia.
Strata mocy typ. 6,5 W.
Dopuszczalna długość przewodu do 600 m dla przewodu nieekranowanego i do 1000 m dla przewodu ekranowanego.
Wymagane złącze frontowe 40-pinowe.
Wymiary 40 × 125 × 120 mm.
Masa ok. 260 g.
