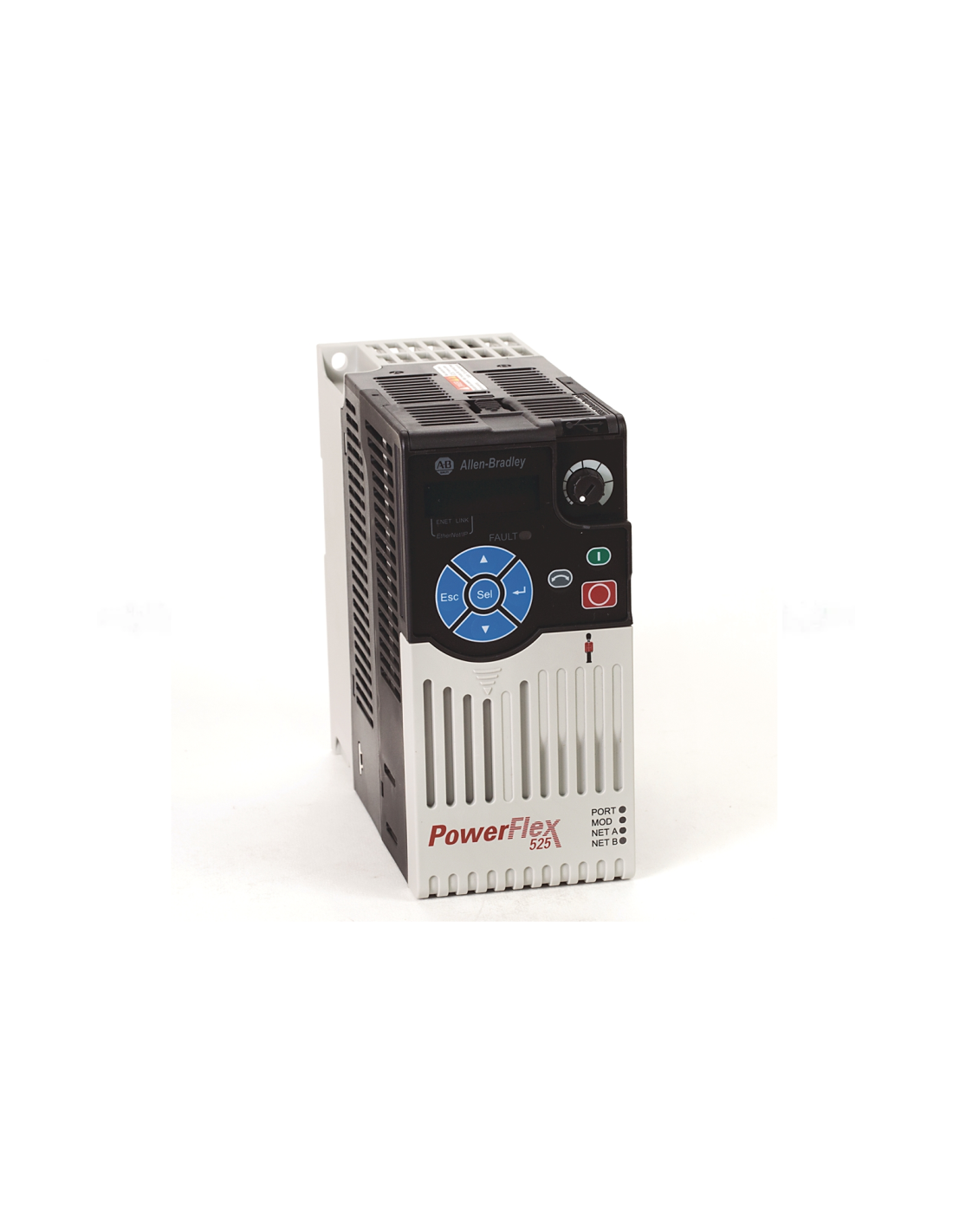

Kompaktowy falownik PowerFlex 525 - 25B-D2P3N114 przeznaczony do sterowania trójfazowymi silnikami prądu przemiennego w zakresie mocy 0,75 kW (1 HP) przy napięciu 380…480 V AC. Urządzenie generuje prąd wyjściowy 2,3 A i jest zaprojektowane do pracy zarówno w aplikacjach o stałym, jak i zmiennym momencie obciążenia. Dzięki zaawansowanym trybom sterowania — V/Hz, Sensorless Vector Control, Closed Loop Velocity oraz obsłudze silników z magnesami trwałymi (PM) — falownik ten zapewnia wysoką elastyczność i precyzję regulacji. Wbudowana funkcja Safe Torque-Off (STO) z certyfikacją PL_d / SIL2 Kat. 3 umożliwia szybkie i bezpieczne odłączenie momentu obrotowego bez konieczności wyłączania zasilania głównego.
Falownik posiada zintegrowany filtr EMC oraz tranzystor hamujący (Brake IGBT), co poprawia kompatybilność elektromagnetyczną i umożliwia skuteczniejsze hamowanie silnika. Standardowo wyposażony jest w interfejs EtherNet/IP i port USB do szybkiej konfiguracji, co znacznie ułatwia uruchamianie oraz integrację z systemami sterowania Rockwell Automation. Konstrukcja w klasie ochrony IP20, rama A jest przeznaczona do montażu w szafach sterowniczych na płycie montażowej. Urządzenie charakteryzuje się kompaktowymi wymiarami, co pozwala na oszczędność miejsca, a jego modularna budowa umożliwia łatwe doposażenie w dodatkowe moduły komunikacyjne lub rozszerzenia I/O.
|
|
| Seria / Model |
PowerFlex 525, 25B‑D2P3N114 |
| Wejście |
3-fazowe, 380…480 VAC |
| Wyjście prąd |
2,3 A |
| Moc / Moment |
0,75 kW / 1 HP (tryb normal & heavy duty) |
| Filtr EMC / Brake IGBT |
Wbudowany filtr EMC i tranzystor hamujący |
| Sterowanie silnikiem |
V/Hz, Sensorless Vector, Closed-loop Velocity, Permanent Magnet |
| Komunikacja |
Embedded Ethernet/IP, USB programowanie |
| Funkcje bezpieczeństwa |
Safe Torque-Off (STO), PL_d / SIL2 Kat. 3 |
| Obudowa / Montaż |
Rame A, IP20 NEMA Typ Open |
| Zakres temperatury pracy |
–20 °C … +50 °C, do +70 °C z wentylacją |
| Wymiary i masa |
~152 mm (H) × 72 mm (W) × 172 mm (D); ~1,1 kg |
