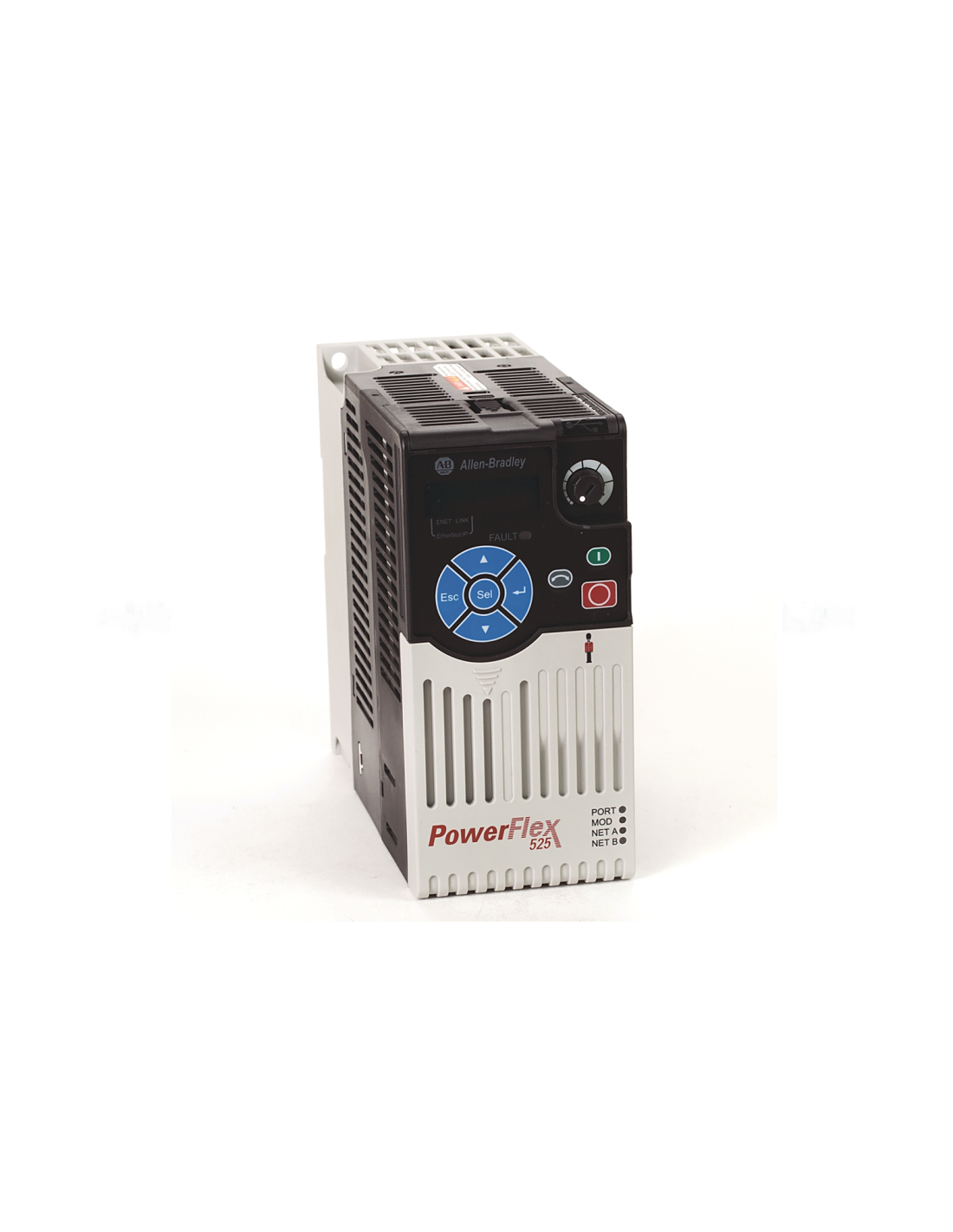

Kompaktowy falownik - 25B-D2P3N104 z serii PowerFlex 525, zaprojektowany do sterowania trójfazowymi silnikami prądu przemiennego w aplikacjach wymagających precyzyjnej regulacji prędkości, wysokiej niezawodności i rozbudowanych funkcji komunikacyjnych. Urządzenie pracuje przy napięciu zasilania 380…480 VAC i zapewnia prąd wyjściowy 2,3 A, co odpowiada mocy 0,75 kW (1 HP) w trybach Normal Duty i Heavy Duty.
Falownik jest wyposażony w zaawansowane tryby sterowania, takie jak V/Hz, Sensorless Vector, Closed-Loop Velocity oraz obsługę silników z magnesami trwałymi (PM) z enkoderem, co pozwala na zastosowanie go zarówno w prostych, jak i zaawansowanych systemach napędowych. Konstrukcja urządzenia oparta na ramie A w obudowie IP20 (NEMA/Open Type) umożliwia łatwy montaż w szafach sterowniczych, a kompaktowe wymiary pozwalają na oszczędność przestrzeni. Model ten posiada wbudowany interfejs EtherNet/IP z obsługą topologii Device Level Ring (DLR), port USB do szybkiej konfiguracji oraz tranzystor hamujący (Brake IGBT) umożliwiający dynamiczne zatrzymywanie silnika. Standardem jest także funkcja bezpieczeństwa Safe Torque-Off (STO) z certyfikacją SIL2 / PL_d, Kat. 3, która pozwala na bezpieczne odłączenie momentu obrotowego bez wyłączania zasilania głównego.
Seria PowerFlex 525, do której należy ten model, charakteryzuje się modularną budową z wymiennym modułem sterowania, co ułatwia konfigurację i konserwację, a także obsługą szerokiego zakresu napięć (100…600 V) i mocy (0,4…22 kW). Urządzenia z tej serii wyposażono w intuicyjne menu parametryczne, wbudowaną komunikację przemysłową i rozbudowane funkcje sterowania procesami, co czyni je uniwersalnym rozwiązaniem dla nowoczesnych systemów automatyki.
|
|
| Seria / Model |
PowerFlex 525 – 25B‑D2P3N104 |
| Wejście zasilania |
380…480 VAC, 3-faz |
| Moc silnika |
0,75 kW (1 HP) – Normal / Heavy Duty |
| Prąd wyjściowy |
2,3 A |
| Obudowa / Montaż |
IP20 (NEMA/Open Type), Frame A, Panel / DIN, bez filtra EMC |
| Sterowanie silnikiem |
V/Hz, Sensorless Vector, Closed-loop Velocity, Permanent Magnet (z enkoderem) |
| Funkcje bezpieczeństwa |
Safe Torque-Off (STO), PID, SIL2 / Cat 3 |
| Komunikacja |
Embedded EtherNet/IP (Device-level ring — DLR) |
| Precyzja regulacji |
±0,5 % w kontrolach wektorowych (PM, Sensorless, VVC, SVC) |
| Zakres częstotliwości wejściowej |
47…63 Hz, Output: 0…460 VAC |
| I/O i funkcje dodatkowe |
Wbudowane wejścia/wyjścia, enkoder incremental 12 V/250 mA |
| Wymiary |
Frame A: ok. 152 × 72 × 172 mm; ok. 1,1 kg |
