PowerFlex 40 to kompaktowe falowniki, które są stosunkowo niewielkich rozmiarów. Są one często stosowane w aplikacjach o niższej mocy i mniej złożonych wymaganiach.

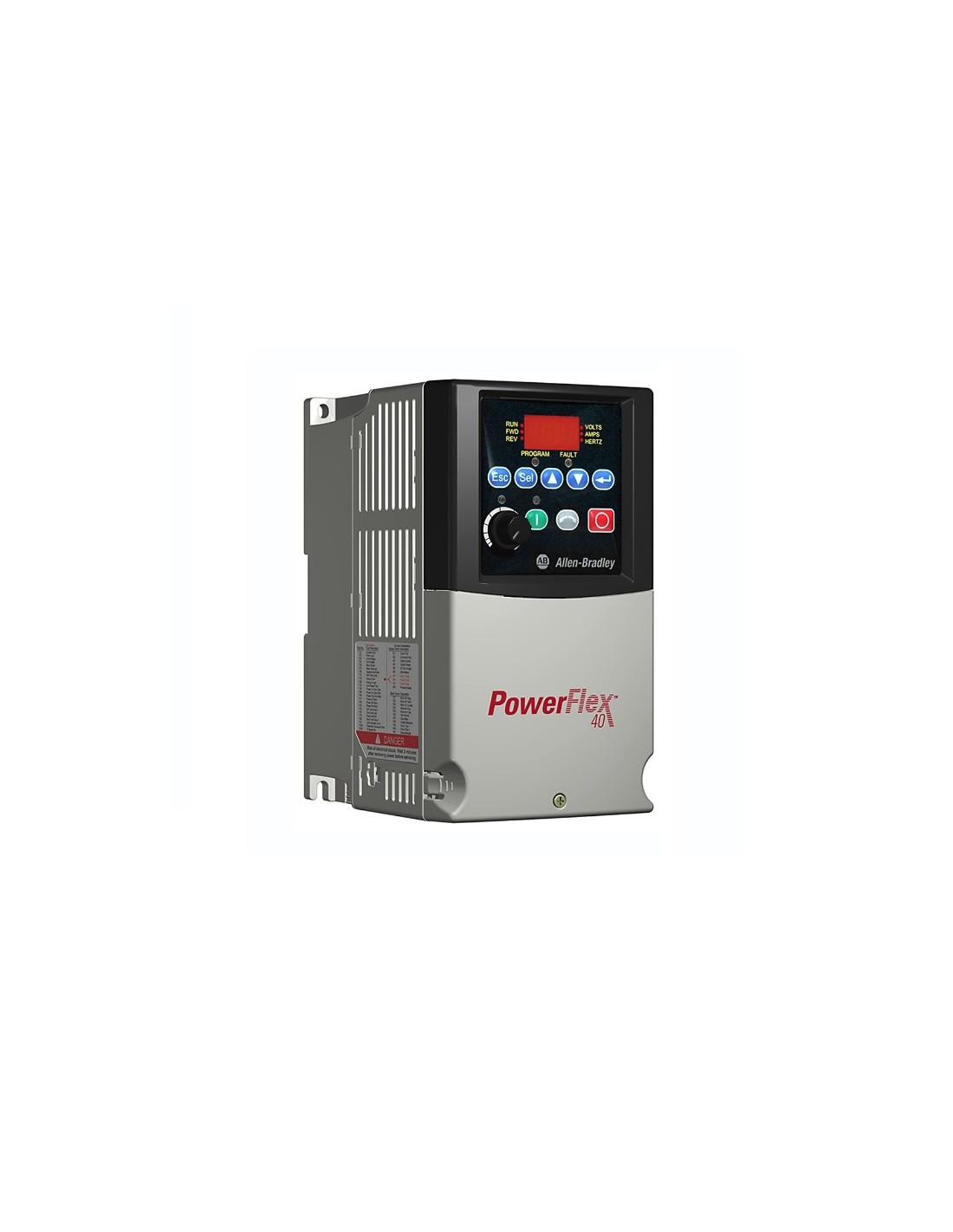

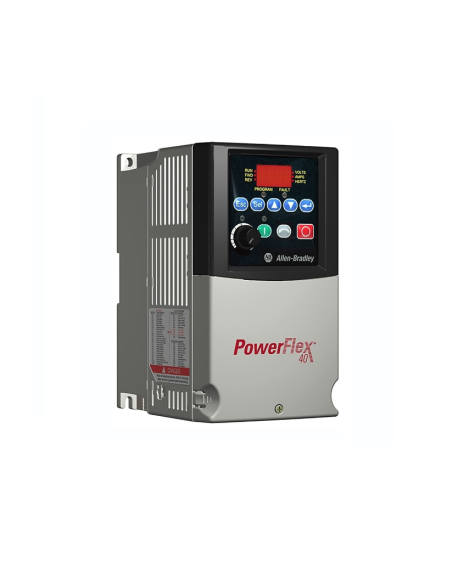

Falownik serii Powerflex 40 - 22B-D010N10 to przemiennik 3-fazowy zasilany napięciem znamionowym 480 V AC. Ten napęd obsługuje montaż panelowy z modułem interfejsu użytkownika (HIM), którego użytkownicy mogą używać do konfigurowania, monitorowania i sterowania napędem. Zakres napięcia wejściowego 22B-D010N104 wynosi od 340 do 528 woltów prądu zmiennego. Ma moc wyjściową 4 kW (5 KM) i prąd wyjściowy 10,5 A. Ten przemiennik PowerFlex 40 jest wyposażony w bezczujnikowe sterowanie wektorowe, które umożliwia automatyczne zapewnianie przez przemiennik automatycznego doładowania i kompensację poślizgu. Dzięki tej funkcji 22B-D010N104 jest również w stanie zapewnić wyjątkową regulację prędkości i wysoki poziom momentu obrotowego w całym zakresie prędkości napędu, nawet przy wzroście obciążenia.
Dzięki zintegrowanemu bezczujnikowemu sterowaniu wektorowemu model 22B-D010N104 jest w stanie zapewnić wysoki moment rozruchowy i doskonałą regulację prędkości. W połączeniu z algorytmem PID (proces proporcjonalny + całkujący + pochodny), sam VFD może działać jako kontroler. Ponadto 22B-D010N104 ma wbudowane kanały wejściowe i wyjściowe, które umożliwiają okablowanie sygnałów zewnętrznych i urządzeń odbiorczych w celu obsługi przemiennika w oparciu o sygnały pochodzące z terenu. Działanie napędu nie ogranicza się do okablowania, ponieważ można go również obsługiwać i konfigurować za pośrednictwem interfejsu komunikacyjnego RS485 lub instalując dodatkowe moduły komunikacyjne.
| Terminal we/wy: |
Wejścia dyskretne: 3 stałe dla START/STOP/REV; Wejście analogowe: 2 0…10 V lub 4…20 mA (jednobiegunowe) 1 +/- 100 V (dwubiegunowe) Wyjście dyskretne: 1 - styk bezprądowy NO/NC; 2 cyfrowe / transoptor |
| Wbudowany port komunikacyjny: |
RS485 |
| Klawiatura: |
Klawiatura LED |
| Ocena obudowy: |
IP20 / NEMA UL Typ otwarty |
| Instalacja: |
Montaż na panelu |
| Filtr |
Bez filtra zgodnego z CE |
| Moc znamionowa: |
4,0 kW (5,0 KM) |
| Znamionowe wyjście prądowe: |
10,3 A |
| Faza wejściowa: |
3-fazowy |
| Napięcie wejściowe: |
380-480 V AC |
| Linia produkcyjna: |
Powerflex 40 |
| Numer części/nr katalogowy: |
22B-D010N104 |
|
|
