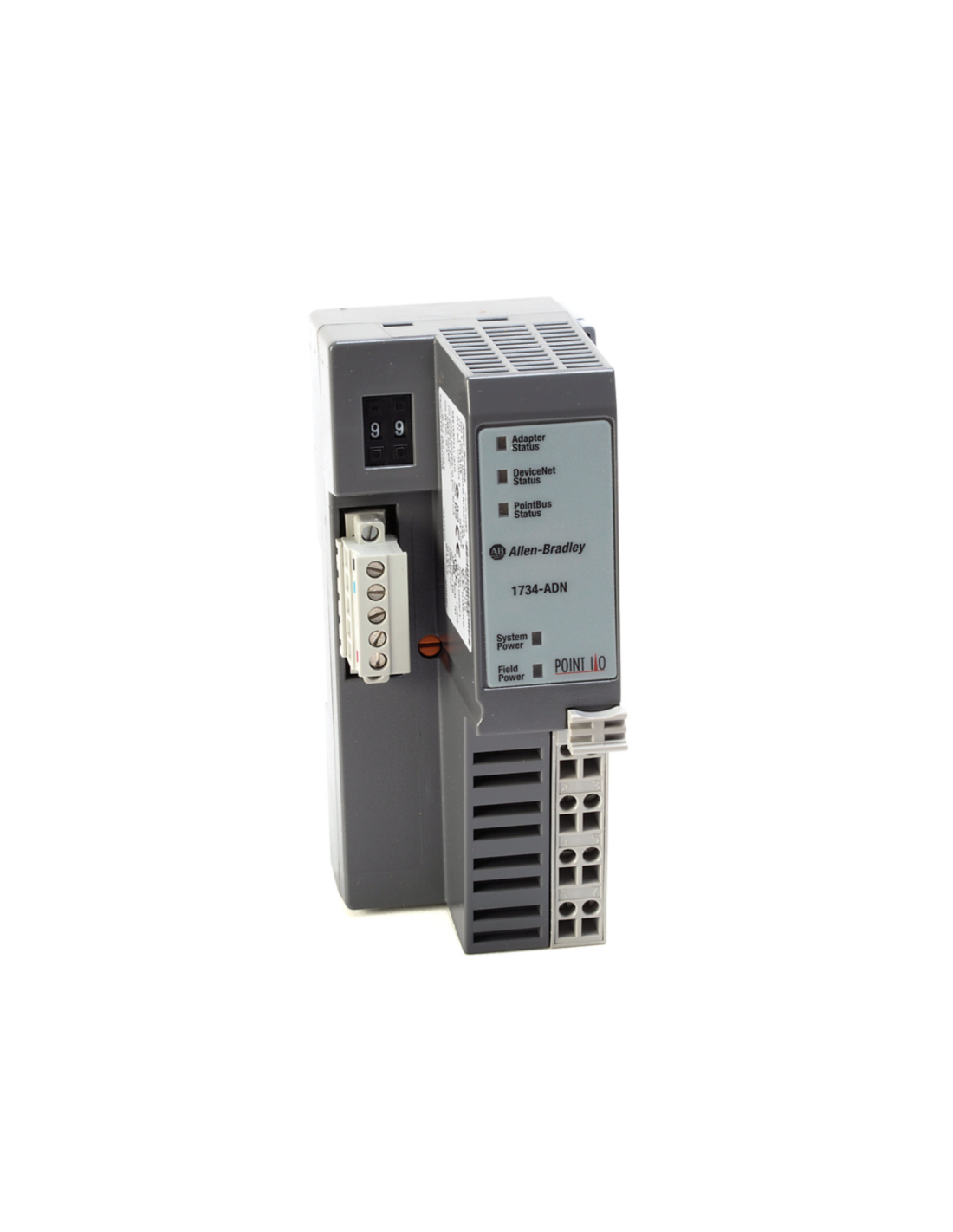

Adapter sieciowy DeviceNet - 1734-ADN z serii POINT I/O, przeznaczony do integracji rozproszonych modułów wejść/wyjść z przemysłową siecią DeviceNet. Urządzenie pełni rolę bramy komunikacyjnej pomiędzy siecią a modułami POINT I/O, umożliwiając szybkie przesyłanie sygnałów oraz centralne zarządzanie danymi procesowymi. Dzięki obsłudze do 63 modułów (maksymalnie 504 punktów I/O) na jednej magistrali, 1734-ADN pozwala na łatwą skalowalność systemu oraz dopasowanie konfiguracji do wymagań aplikacji.
Adapter obsługuje prędkości transmisji 125, 250 oraz 500 kb/s z funkcją autobaud, co pozwala na automatyczne dopasowanie parametrów komunikacyjnych do istniejącej infrastruktury. Wyposażony jest w funkcje diagnostyczne oraz tryby autokonfiguracji, takie jak Auto Start Mode czy Auto Device Replacement. Zastosowanie adaptera 1734-ADN pozwala na budowę wydajnych i elastycznych systemów rozproszonych, szczególnie w aplikacjach, gdzie istotne jest ograniczenie okablowania, centralizacja zarządzania oraz zwiększenie niezawodności komunikacji.
Zasilanie modułu odbywa się napięciem 24 V DC (zakres 10–28,8 V DC), przy czym 1734-ADN zapewnia do 1 A prądu PointBus dla zasilania podłączonych modułów I/O, eliminując potrzebę stosowania dodatkowych źródeł zasilania w wielu aplikacjach. Dzięki kompaktowej konstrukcji typu open-style oraz montażowi na szynie DIN, moduł jest łatwy w instalacji nawet w miejscach o ograniczonej przestrzeni.
|
|
| Typ modułu |
Adapter komunikacyjny DeviceNet (POINT I/O) |
| Zasilanie wejściowe |
24 V DC nominalne (zakres 10–28,8 V DC) i |
| Pobór prądu (Field Side Power) |
400 mA @ 24 V DC (z maks. prądem rozruchowym ~6 A przez 10 ms) |
| Maksymalny prąd PointBus |
1000 mA (1 A) dla modułów I/O umieszczonych na szynie (backplane) |
| Liczba obsługiwanych modułów I/O |
Do 63 modułów (~504 punktów I/O) |
| Maksymalna liczba modułów rozszerzających |
Do 13 modułów „rozszerzenia” (expansion) |
| Szybkość transmisji DeviceNet |
125 kb/s, 250 kb/s, 500 kb/s; obsługa autobaud |
| Moc znamionowa |
~8 W; maks. rozproszenie mocy ~2,8 W @ 28,8 V DC |
| Temperatura pracy |
–20…55 °C (–4…131 °F) |
| Montaż |
Szyna DIN, konstrukcja open-style (bez obudowy) |
