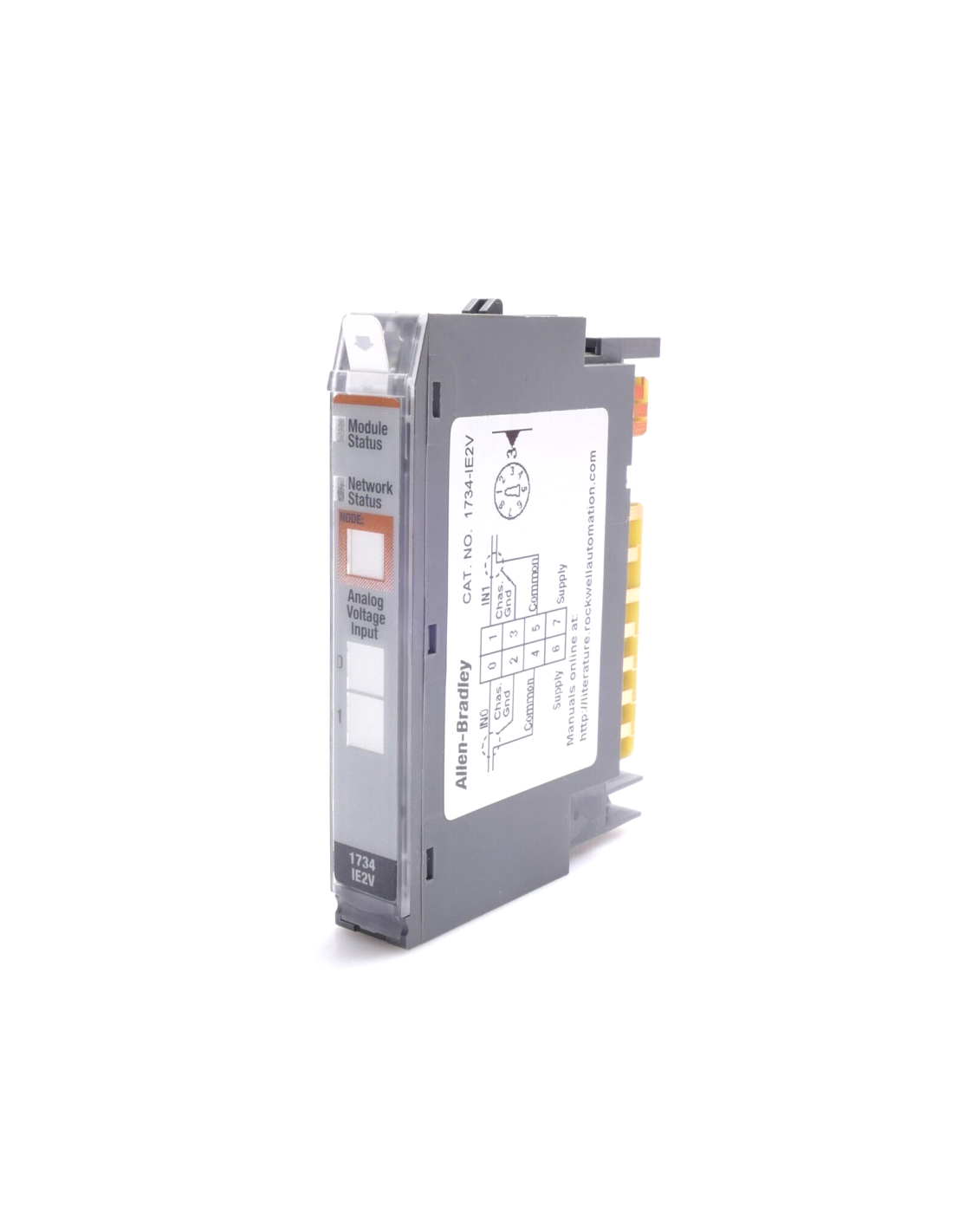

Moduł Allen‑Bradley 1734‑IE2V to analogowy moduł wejściowy z serii POINT I/O, wyposażony w dwa napięciowe wejścia jednokierunkowe (single‑ended). Dzięki obsłudze zarówno trybu unipolarnego (0…10 V), jak i bipolarnego (±10 V), moduł zapewnia elastyczność w monitorowaniu różnorodnych sygnałów procesowych. Zastosowany przetwornik Delta‑Sigma i rozdzielczość 16‑bitowa (signed integer) gwarantują wysoką precyzję i jakość odczytu, przy dokładności sięgającej: 0,1 % pełnej skali 25 °C. Moduł wyposażony jest w funkcje diagnostyczne, które umożliwiają szybkie wykrywanie i rozwiązywanie problemów, co minimalizuje czas przestoju systemu. Wskaźniki LED na froncie modułu informują o stanie pracy i błędach.
Konstrukcja typu open-style, umożliwiająca montaż na szynie DIN, pozwala na łatwą integrację nawet w zwartych szafach sterowniczych. Moduł posiada przełącznik kluczykowy z pozycją “3”, co ułatwia jego konfigurację. 1734‑IE2V charakteryzuje się niskim poborem mocy – 0,75 W przy 28,8 V DC (lub ok. 2,5 BTU/h), co przekłada się na minimalne wydzielanie ciepła. Brak izolacji między kanałami oznacza, że nie są one separowane galwanicznie .
|
|
| Typ modułu |
Analogowy moduł wejściowy POINT I/O (Voltage Input, 2 kanały) |
| Wejścia |
2 kanały napięciowe, single-ended, nieizolowane |
| Zakres sygnału |
0…10 V (unipolarny), ±10 V (bipolarny); zakresy użytkownika z konfiguracją tolerancji under/over |
| Przetwornik |
Delta-Sigma |
| Rozdzielczość |
16-bit signed integer (–32768…+32767) |
| Dokładność bezwzględna |
0.1 % FS 25 °C |
| Zasilanie modułu |
24 V DC nominalnie (typowe warunki w POINT I/O) |
| Pobór mocy / Rozpraszanie |
0.75 W (28.8 V DC) / 2.5 BTU/h (28.8 V DC) |
| Izolacja między kanałami |
Brak izolacji wewnętrznej; izolacja między wejściami a zasilaniem: 50 V ciągłego (test 2200 V DC, 60 s) |
| Obudowa / Montaż |
Konstrukcja open-style; montaż na szynie DIN |
| Zakres temperatury pracy |
–20…55 °C |
| Przełącznik kluczykowy |
Pozycja 3 dla konfiguracji modułu |
| Typ formatu danych |
Signed integer (16-bit) |
