Moduły POINT I/O oferują różnorodne opcje wejść i wyjść, takie jak cyfrowe, analogowe, termopary i inne, co pozwala na dostosowanie ich do konkretnych wymagań aplikacji.

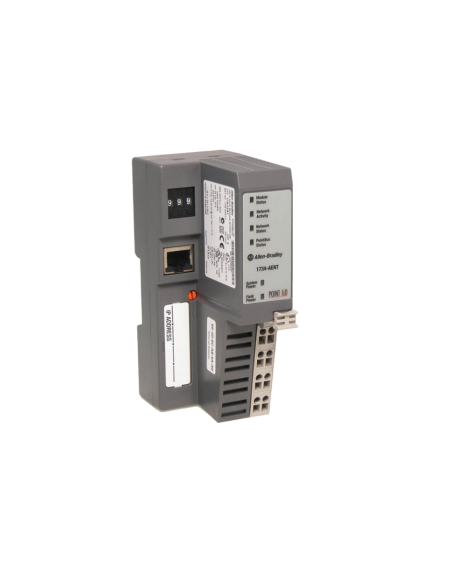

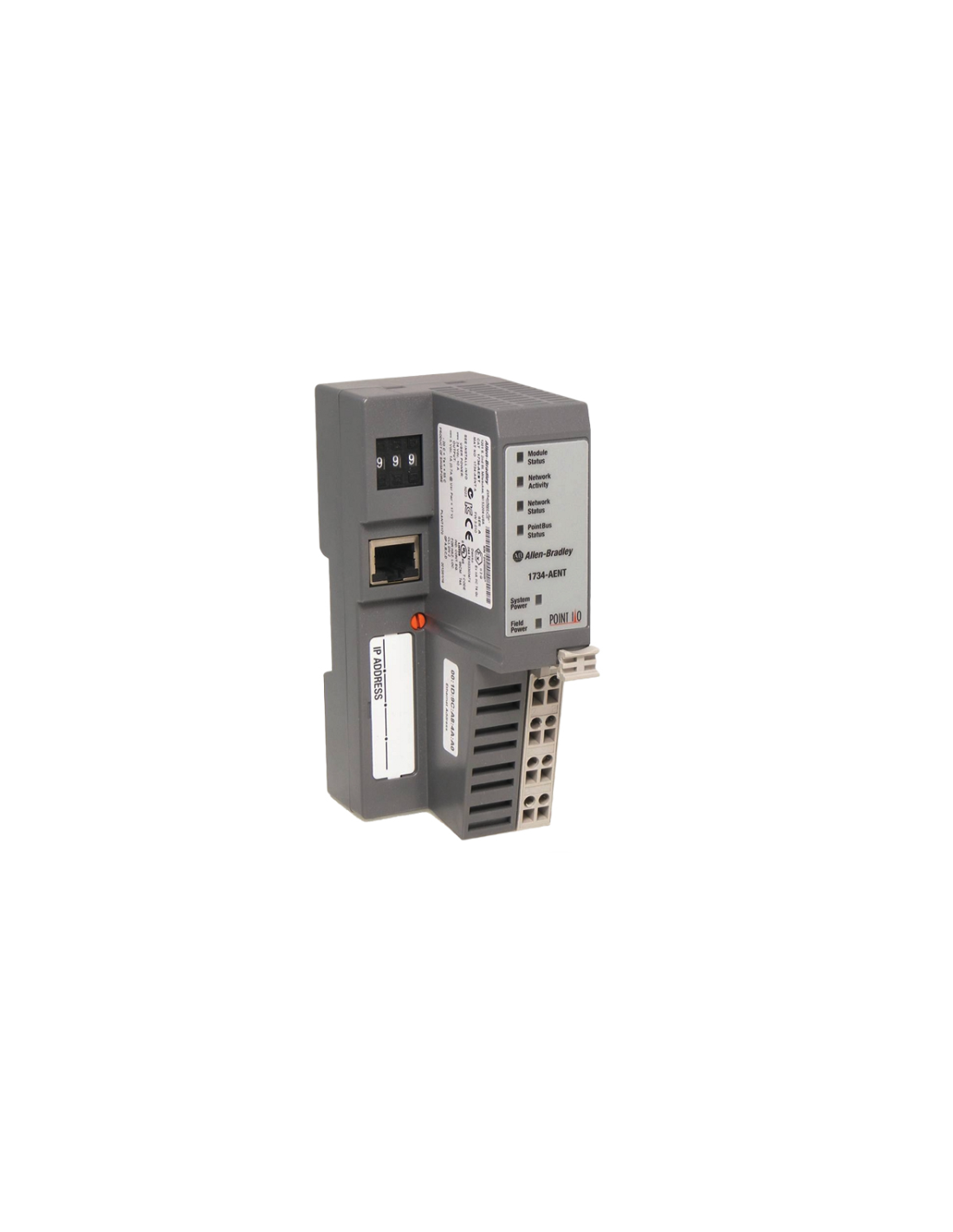

Adapter komunikacyjny EtherNet/IP POINT I/O - 1734-AENT, umożliwia integrację modułów POINT I/O z różnymi sieciami przemysłowymi, co znacząco zwiększa elastyczność i skalowalność systemów automatyki. Adapter 1734-AENT jest projektowany w taki sposób, aby umożliwić łatwe połączenie modułów POINT I/O z sieciami komunikacyjnymi, takimi jak Ethernet/IP, które są powszechnie stosowane w środowiskach przemysłowych. Dzięki temu możliwe jest skonstruowanie rozproszonej architektury we/wy, w której różne moduły POINT I/O mogą efektywnie komunikować się z centralnym systemem sterowania. 1734-AENT zapewnia nie tylko fizyczne połączenie, ale również umożliwia przesyłanie danych komunikacyjnych między modułami POINT I/O a systemem nadrzędnym dzięki temu systemy automatyki mogą efektywnie monitorować i kontrolować urządzenia i procesy, które są podłączone do modułów POINT I/O.
Dzięki możliwości integracji z siecią Ethernet/IP, adapter 1734-AENT otwiera drzwi do zaawansowanych strategii komunikacyjnych i umożliwia przesyłanie danych w czasie rzeczywistym, co jest kluczowe dla skutecznego zarządzania współczesnymi aplikacjami przemysłowymi. Moduł 1734-AENT posiada jeden (1) interfejs Ethernet, który może pracować z różnymi prędkościami transmisji, zarówno 10/100 Mb/s, jak i w trybie półdupleksu lub pełnego dupleksu. Ta wszechstronność komunikacji umożliwia optymalne dostosowanie do specyfikacji danej aplikacji. 1734-AENT ma wbudowany port komunikacyjny Ethernet z interfejsem fizycznym RJ45. Ten port obsługuje prędkość transmisji 10/100 Mb/s w trybie half lub full duplex. Jest wyposażony w funkcję automatycznej negocjacji, eliminując potrzebę specjalnego ustawiania szybkości transmisji modułu.
W 1734-AENT można zainstalować maksymalnie 63 moduły POINT I/O. Można zainstalować zasilacze rozszerzające, aby zapewnić wystarczający prąd POINTBus do modułów zainstalowanych w stelażu POINT I/O. Jeden (1) zasilacz rozszerzeń może zasilać maksymalnie 17 modułów. Ten moduł może komunikować się z innymi modułami POINT I/O na tej samej szynie DIN. Adresy IP w tym module są przydzielane za pomocą standardowych narzędzi BootP lub DHCP, 1734-AENT może obsługiwać połączenia z kilku kontrolerów jednocześnie. Adapter 1734-AENT ma znamionowe napięcie wejściowe 24 V DC i prąd rozruchowy 6 A.
| Numer części/nr katalogowy: |
1734-AENT |
| Typ modułu: |
Moduł adaptera Ethernet |
| Prąd rozruchowy: |
6 amperów |
| Seria: |
POIT I/O |
| Napięcie wejściowe: |
24 wolty prądu stałego |
| Wymiary: |
30 x 2,16 x 5,25 cala |
| Typ obudowy: |
otwarty |
| Złącze Ethernetu: |
RJ-45, kategoria 5 |
| Rozmiar przewodu: |
Izolacja 3/64 cala maks |
| Rozmiar podstawy: |
4 |
| Zabezpieczenie przed przepięciami wejściowymi: |
Ochrona przed odwrotną polaryzacją |
| Napięcie izolacji: |
50 woltów (ciągłe) |
| Maksymalna pojemność we/wy rozszerzeń: |
63 moduły, 31 połączeń bezpośrednich |
| Montowanie: |
Szyna DIN |
