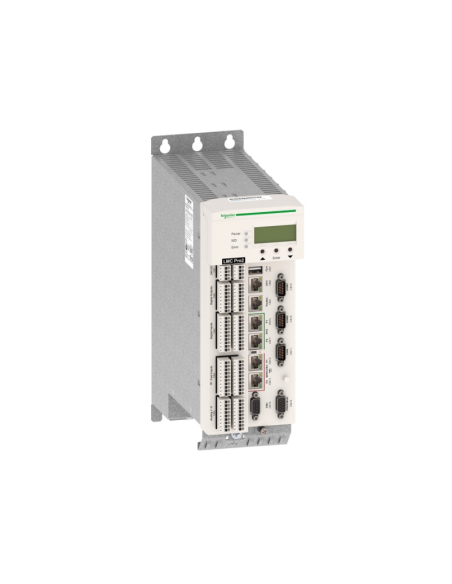

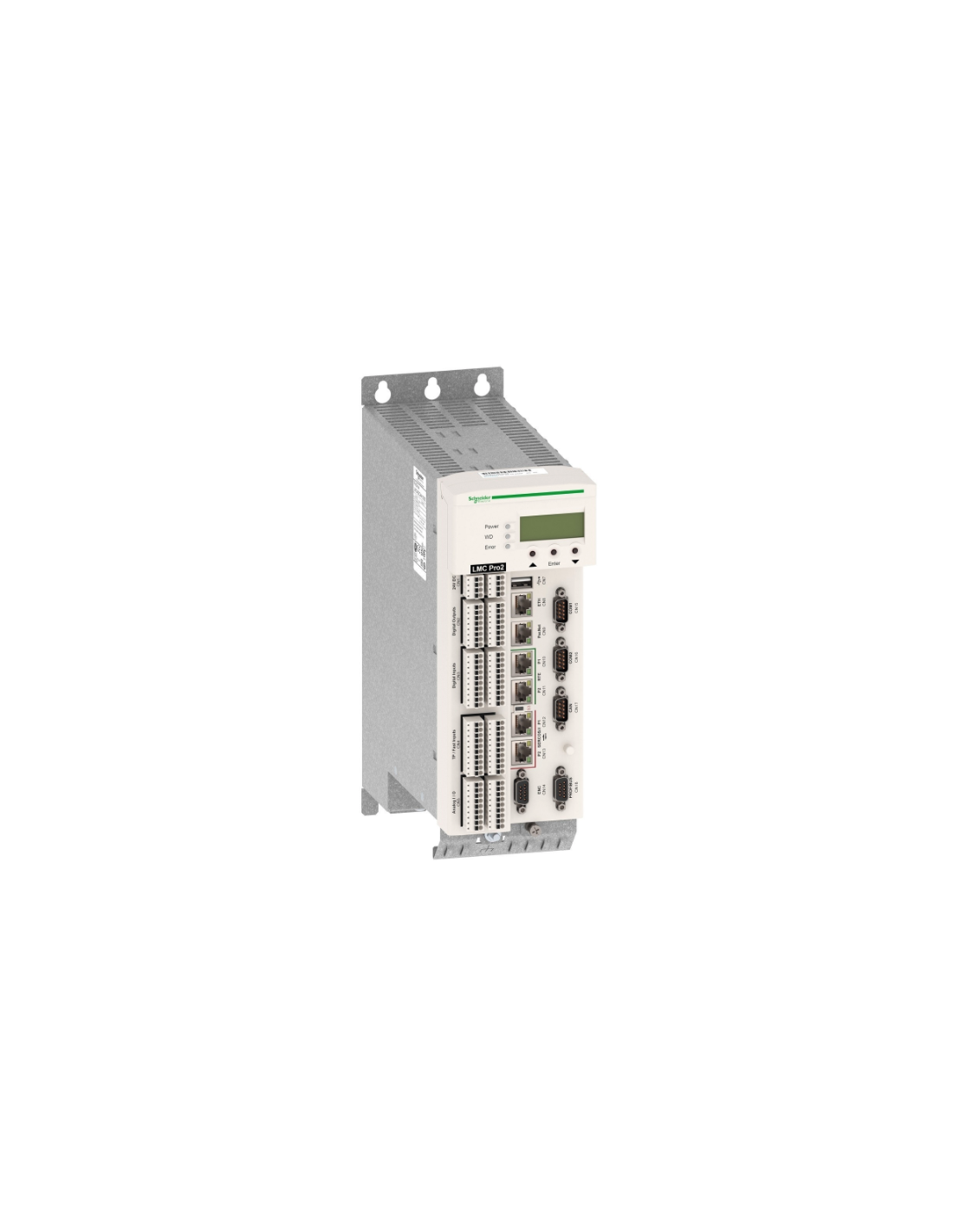

KONTROLER RUCHU SCHNEIDER PacDrive 3 LMC Pro2 - LMC402CAA10000

Seria Schneider Electrics PacDrive 3 LMC oferuje skalowalną wydajność do synchronizacji do 130 osi serwo z szybkością aktualizacji sieci 1 ms i do 255 osi wirtualnych. Oprócz funkcji ruchu, wszystkie sterowniki łączą zintegrowany sterownik PLC, interfejsy HMI i funkcje IT na jednej platformie sprzętowej.

Zaawansowany kontroler ruchu Schneider Electric PacDrive 3 LMC Pro2 - LMC402CAA10000 zapewnia doskonałą wydajność w systemach automatyzacji. W skład zestawu wchodzi kontroler ruchu LMC402, który umożliwia sterowanie aż 16 osiami, tworząc solidną podstawę dla różnorodnych zastosowań. Wersja podstawowa zestawu obejmuje niezbędne akcesoria, zapewniając łatwe i wydajne wdrożenie. Kontroler jest wyposażony w różnorodne interfejsy komunikacyjne, w tym dynamiczny interfejs motion bus sercos III, który gwarantuje płynne i precyzyjne sterowanie ruchem. Dodatkowo, dostępne są inne interfejsy, takie jak CANopen (master/slave), Profibus DP (master/slave), COM1 RS232, COM2 RS422/RS485, USB-A oraz USB-B, co umożliwia wszechstronną komunikację z różnymi urządzeniami. Kontroler jest wyposażony w elastyczne opcje enkoderów, w tym SinCos Master Encoder lub Incremental Master Encoder, co pozwala na dokładne śledzenie położenia i ruchu. Wspiera także interfejsy Ethernet, Ethernet RT, PacNet oraz Profinet, otwierając drogę do zaawansowanej komunikacji sieciowej. Dodatkowo, istnieje możliwość rozszerzenia funkcjonalności poprzez dołączenie maksymalnie dwóch modułów opcjonalnych oraz karty CF. Kontroler oferuje wszechstronne protokoły komunikacyjne, w tym IO-RT (master/slave), Ethernet/IP (skaner/adapter), Ethercat IO (master/slave), Profibus DP (master/slave) oraz CANopen (master/slave), zapewniając elastyczność w integrowaniu z różnymi systemami. Protokoły IT, takie jak TCP/IP, UDP/IP, OPC UA, FTP oraz HTTP, umożliwiają zaawansowaną komunikację i zdalny dostęp. Bogate możliwości wejść i wyjść stanowią istotną cechę tego kontrolera. Posiada aż 40 wejść 24 VDC, w tym 16 wejść przerwań oraz 4 wejścia przerwań, umożliwiające reakcję na sytuacje awaryjne. Dodatkowo, 2 wejścia analogowe pozwalają na precyzyjne monitorowanie i kontrole procesów. Wyjścia to 16 cyfrowych wyjść tranzystorowych (250 mA) oraz 2 wyjścia analogowe. Zasilanie kontrolera odbywa się przy użyciu napięcia 24 VDC, co zapewnia niezawodność i stabilność działania. Dzięki zaawansowanym funkcjom oraz wszechstronnym możliwościom komunikacyjnym, PacDrive 3 LMC Pro2 stanowi kompleksowe rozwiązanie dla zaawansowanych zastosowań w dziedzinie automatyzacji.

Schneider Electrics PacDrive 3 LMC:

Wszystkie te kontrolery są kompatybilne programowo, pracując w oparciu o oprogramowanie Schneider Electric Logic Motion Runtime. Dzięki temu możesz programować aż 4096 dynamicznych krzywych elektronicznych, pracujących równocześnie. Możliwe jest przełączanie się między krzywkami elektronicznymi w trakcie pracy. Wszystkie kontrolery są wyposażone w zintegrowany sterownik PLC, który może obsłużyć polecenia 1000-bitowe w czasie 5 μs. Ta zintegrowana i skalowalna platforma automatyzacji łączy w sobie funkcjonalność PLC, sterowania ruchem/robotami i technologii informacyjnych. Nie jest wymagany żaden dodatkowy lub dedykowany sprzęt dla całego systemu maszynowego, w tym robotyki. Skalowalna wydajność kontrolera obejmuje zakres od 0 do 130 serwonapędów (z możliwością dołączenia do 250 wirtualnych osi) oraz zintegrowanych robotów. Możliwe jest równoczesne działanie 4096 dynamicznych krzywych elektronicznych. Aktualizacja sieci odbywa się co 1 ms dla 130 osi serwo, co zapewnia precyzyjne i synchroniczne sterowanie ruchem. Kontrolery posiadają także zintegrowane szybkie wejścia/wyjścia, które można rozszerzyć na zewnątrz, oraz obsługują komunikację zgodną z międzynarodowymi standardami. Komunikacja oparta na sieci Ethernet jest kompletna i obejmuje protokół Sercos dla I/O, ruchu (robotyki) oraz bezpieczną komunikację. Kontrolery mogą komunikować się w czasie rzeczywistym między sobą na poziomie liniowym za pomocą protokołu Sercos. Możliwe jest utworzenie sieci z maksymalnie 20 kontrolerami/maszynami. Obsługa innych rozwiązań RT Ethernet, standardowych magistral polowych IEC oraz komunikacji TCP/IP jest również dostępna.
