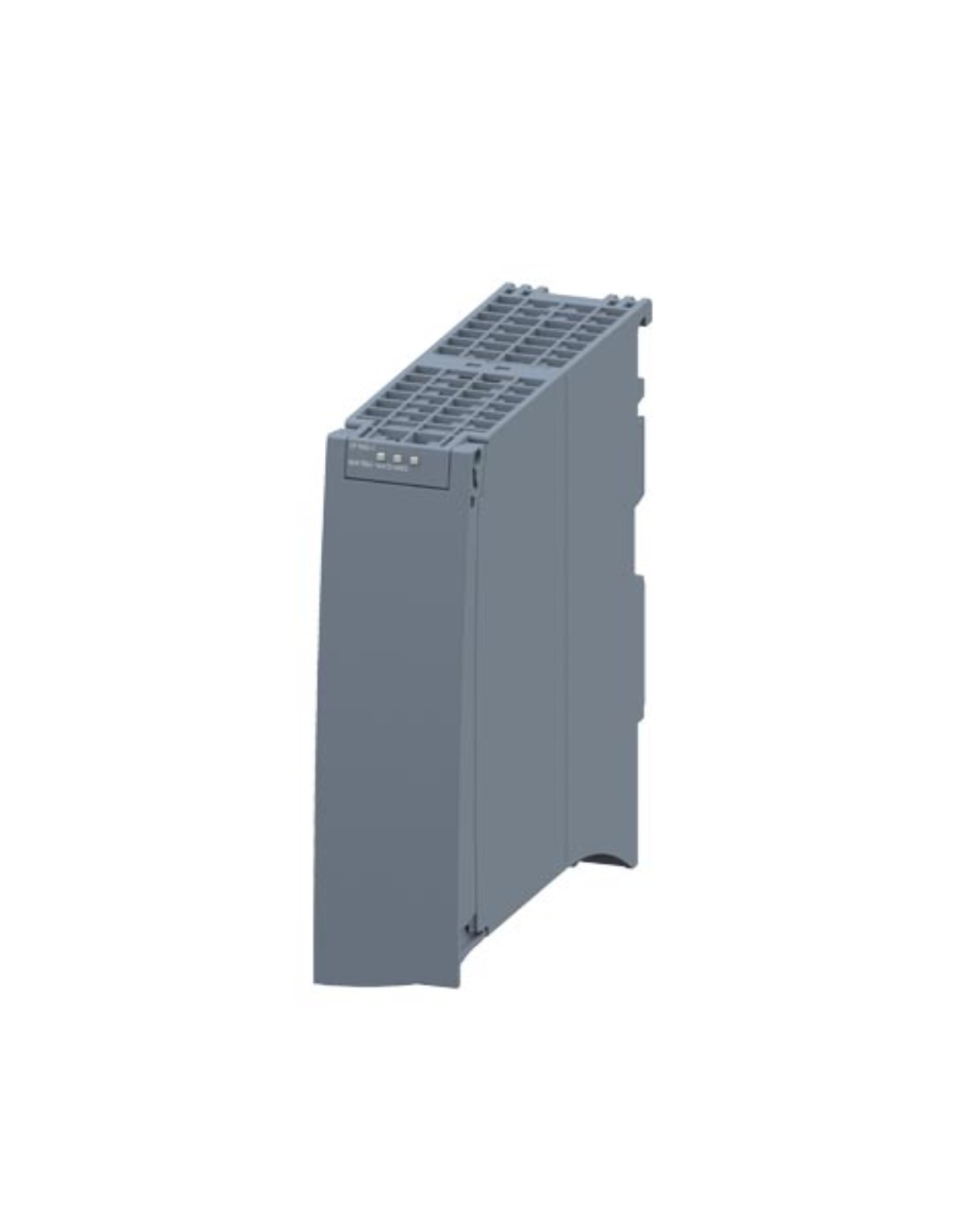

Procesor komunikacyjny CP 1543-1 Siemens SIMATIC S7-1500 - 6GK7543-1AX10-0XE0 przeznaczony do sterowników serii SIMATIC S7-1500, służący do podłączenia stacji do sieci Industrial Ethernet. Moduł rozszerza możliwości komunikacyjne sterownika o zaawansowane funkcje sieciowe i bezpieczeństwa, obejmujące między innymi TCP/IP, ISO, UDP, komunikację S7, IP broadcast/multicast, VPN, firewall, SNMP, DHCP, FTP client/server, e-mail, IPv4/IPv6, IEEE 802.1X oraz synchronizację czasu przez NTP. Wersja 1AX10-0XE0 jest nowszym wykonaniem z hardware version 1 i firmware V4.0, wprowadzonym z drobnymi usprawnieniami, w tym w obszarze funkcji security.
Moduł jest przeznaczony do zastosowań, w których sama zintegrowana komunikacja CPU nie wystarcza i potrzebne jest wydzielenie ruchu sieciowego oraz użycie rozbudowanych mechanizmów ochrony komunikacji. Procesor CP 1543-1 obsługuje między innymi VPN, firewall warstwy 2 i 3, Secure OUC, Secure Mail, FTPS, HTTPS, SNMPv3 oraz integrację z SINEMA Remote Connect / openVPN. Sterownik zaprojektowany do zastosowań w aplikacji, w których sterownik S7-1500 ma komunikować się z siecią zakładową, systemami nadrzędnymi lub zdalnymi punktami dostępowymi przy zachowaniu separacji i kontroli ruchu.
Komunikacja z siecią zewnętrzną odbywa się przez 1 interfejs Ethernet Gigabit RJ45 pracujący z prędkością 10/100/1000 Mbit/s. Moduł montuje się bezpośrednio w racku S7-1500 jako kompaktową jednostkę single width, zasilaną przez backplane bus 15 V. Wersja AX10 ma typowy pobór prądu 250 mA z magistrali tylnej i typową moc strat 3,75 W, przy wymiarach 35 × 142 × 129 mm i wadze ok. 260 g. Procesor stosowany w aplikacji, kiedy sterownik S7-1500 ma realizować nie tylko standardową komunikację, ale również bezpieczne połączenia z sieciami zewnętrznymi, urządzeniami zdalnymi lub systemami IT. Obsługa połączeń TCP, ISO-on-TCP, ISO transport, UDP, FETCH/WRITE i e-mail, z łączną liczbą do 118 połączeń konfigurowanych i programowanych, w tym do 16 połączeń FETCH/WRITE i 1 połączenia e-mail.
