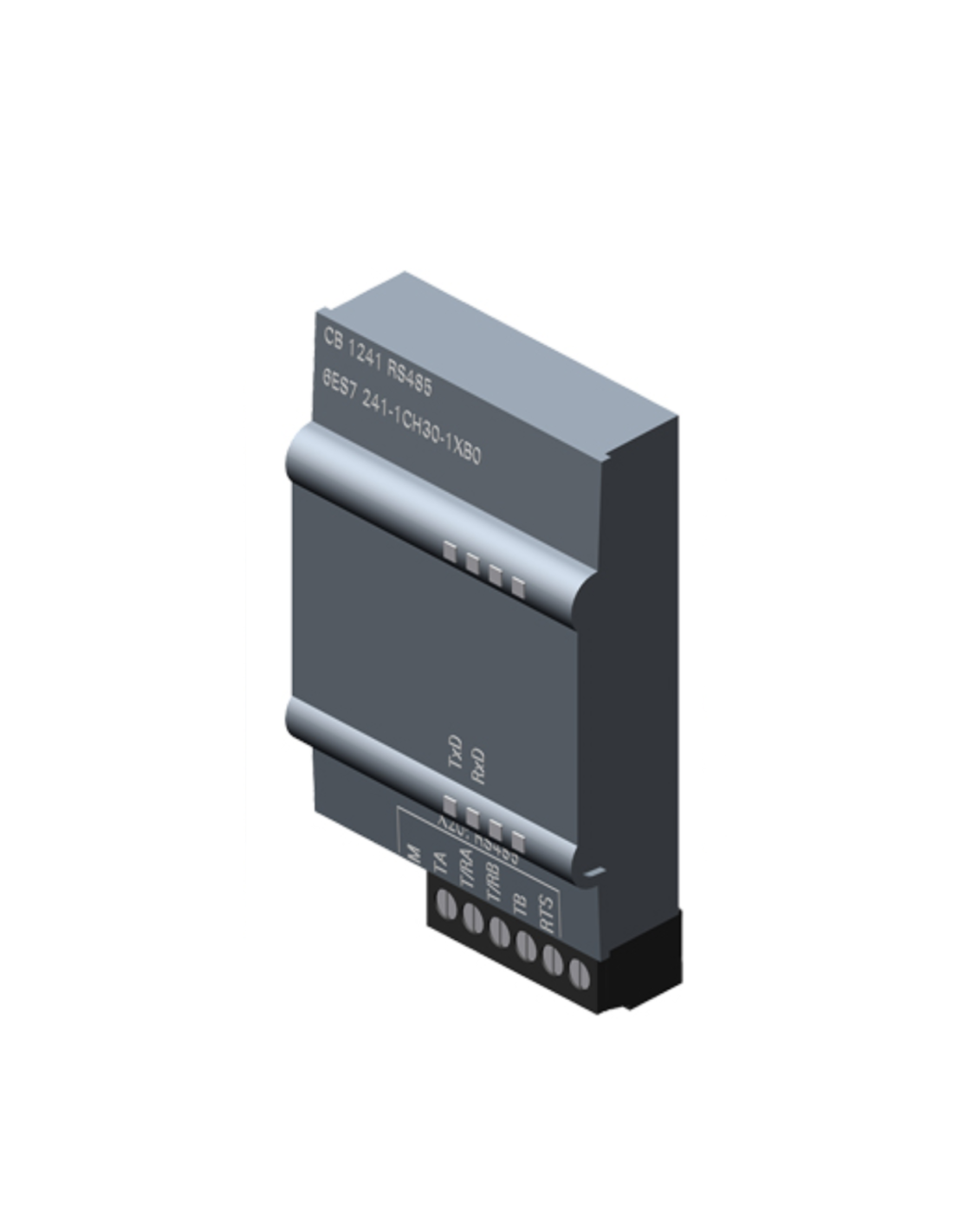

Płyta komunikacyjna Siemens SIMATIC CB 1241 RS485 - 6ES7241-1CH30-1XB0 przeznaczona do sterowników SIMATIC S7-1200. Moduł rozszerza jednostkę CPU o dodatkowy interfejs RS-485, dzięki czemu pozwala zrealizować komunikację punkt-punkt z urządzeniami pracującymi w standardzie szeregowym bez zajmowania miejsca na boczny moduł komunikacyjny.
Płytka Siemens - 6ES7241-1CH30-1XB0 obsługuje komunikację Freeport, funkcje ASCII dostępne jako biblioteka programowa oraz tryby Modbus RTU master i Modbus RTU slave, może pracować zarówno jako prosty interfejs transmisji własnych ramek, jak i jako standardowy port do komunikacji Modbus z urządzeniami polowymi. Dzięki płytce komunikacyjnej sterownik S7-1200 ma wymieniać dane z urządzeniami zewnętrznymi przez klasyczne łącze szeregowe, a jednocześnie ważne jest zachowanie zwartej budowy całej stacji.
Płyta korzysta z połączenia RS-485 na listwie zaciskowej, a maksymalna długość przewodu komunikacyjnego wynosi 1000 m, płytka przystosowana do przemysłowych układów rozproszonych, w których urządzenia komunikują się na większych odległościach i wymagają odpornego, przewodowego interfejsu transmisji. Rozwiązanie to jest stosowane w prostszych układach sterowania i akwizycji danych, w których nie ma potrzeby stosowania rozbudowanych sieci Ethernetowych.
Moduł ma kompaktową obudowę charakterystyczną dla Communication Board serii S7-1200 i montowany jest bezpośrednio na froncie jednostki CPU dzięki temu nie zwiększa szerokości samej stacji.
