Seria Flex I/O - zaawansowana linia modułów wejść/wyjść (I/O) przeznaczonych do automatyzacji przemysłowej. Umożliwia precyzyjne gromadzenie danych oraz zdalne zarządzanie urządzeniami.

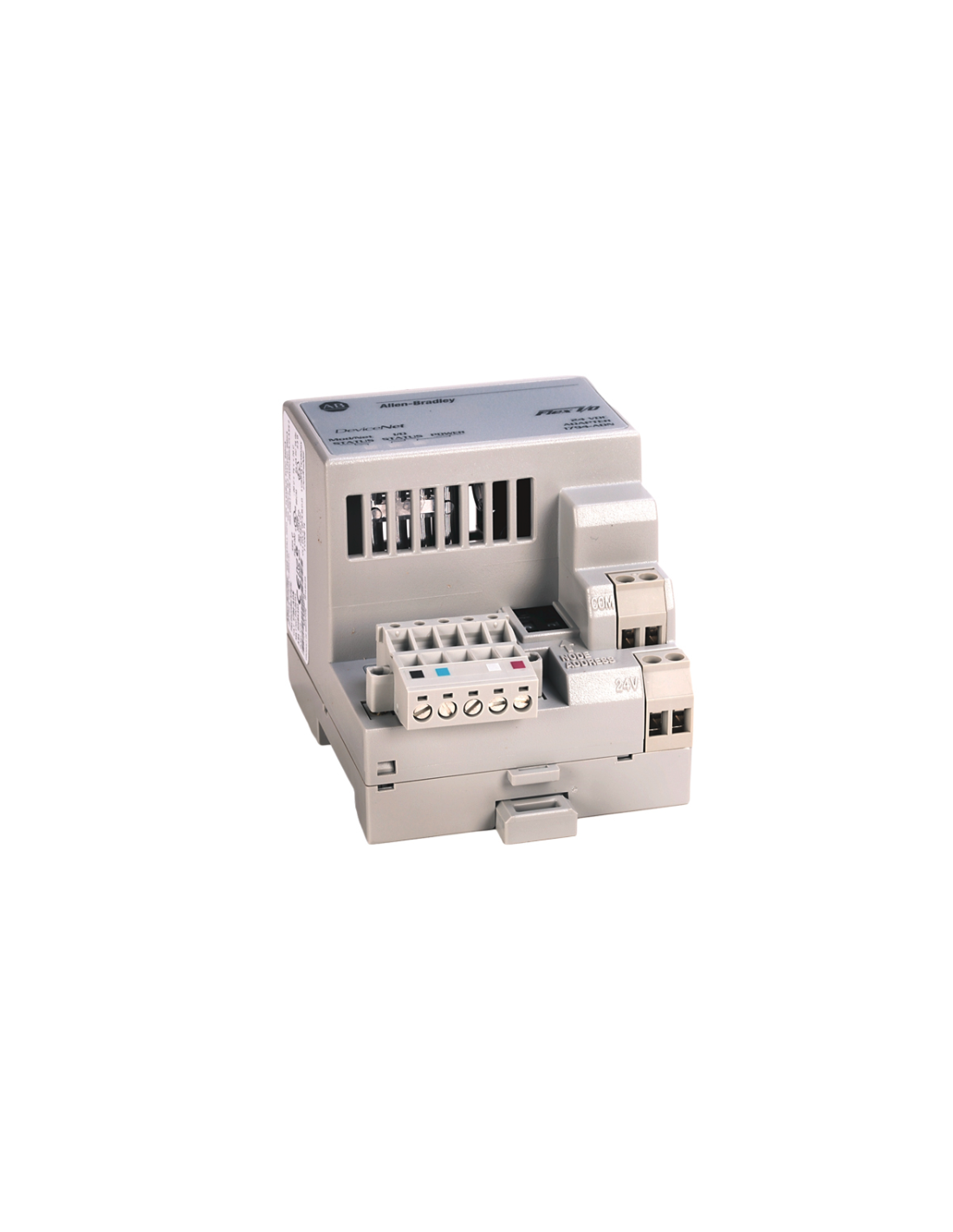

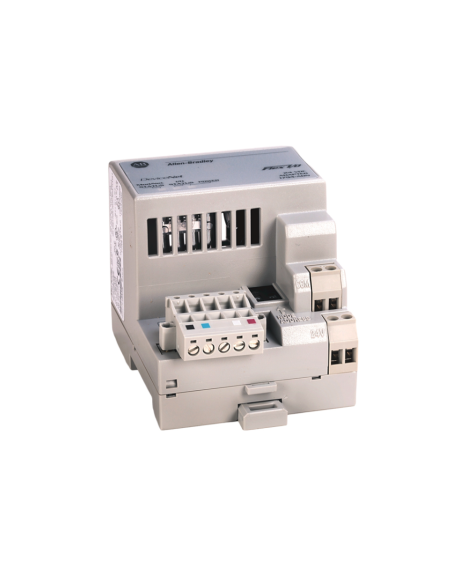

Moduł komunikacyjny Flex I/O - 1794-ADN to zaawansowany komponent, który umożliwia integrację różnych modułów we/wy do systemu sterowania. Jest to moduł komunikacyjny typu Deviceneto zasilaniu 24 VDC, który pozwala na połączenie urządzeń we/wy z siecią Devicenet, ułatwiając efektywną komunikację między nimi. 1794-ADN oferuje nie tylko możliwość podłączenia wielu modułów we/wy do sieci Devicenet, ale również umożliwia monitorowanie stanu tych urządzeń oraz przesyłanie danych do centralnego systemu sterowania. Dzięki temu można skutecznie zarządzać i kontrolować różnymi aspektami procesu przemysłowego.
Moduł jest w stanie obsłużyć do 8 modułów Flex I/O i zapewnia szybkość komunikacji na poziomie 125 Kb/s, 250 Kb/s oraz 500 Kb/s. Wbudowane wskaźniki stanu ułatwiają monitorowanie zarówno stanu wejść/wyjść, jak i sieci ModNet. Ten moduł interfejsu jest zgodny z szeroką gamą modułów we/wy co pozwala na elastyczne dostosowanie systemu sterowania do konkretnych potrzeb aplikacji. Może być stosowany w różnych zastosowaniach przemysłowych, gdzie konieczna jest skuteczna integracja i komunikacja między modułami we/wy. Model 1794-ADN posiada otwartą obudowę oraz obsługuje montaż zarówno na szynie DIN, jak i na panelu. Wyposażony jest w jeden port DeviceNet wykorzystujący 5-pinową lub 10-pinową wtyczkę liniową. Moduł posiada specjalne porty zasilania oraz komunikacji, które wykorzystują przewody kategorii 1 i 2. Charakteryzuje się on obciążeniem prądowym 400 mA przy 24 VDC, a moc znamionowa DeviceNet wynosi 24 V DC przy 90 mA. Moduł ten operuje przy napięciu wejściowym 24 V DC, przy maksymalnym prądzie wyjściowym FlexBus 640 mA przy 5 V DC.
|
|
|
|
| Rozmiar przewodu: |
Maksymalnie linka 12, izolacja maks 1,2 mm |
| Kabel DeviceNet: |
Belden YR-29832 lub odpowiednik |
| Montowanie: |
szyna DIN; Montaż panelowy |
| Wskaźniki: |
Status Mod/Net - czerwony/grn; Status we/wy - czerwony/grn |
| Szybkość przesyłania danych: |
125 KB; 250 KB; 500 KB |
| Port komunikacyjny: |
Jedna (1) sieć DeviceNet |
| Opis produktu: |
Moduł adaptera DeviceNet 1794 |
| Temperatura robocza: |
0 do 55 C |
| Temperatura przechowywania: |
-40 do 85 C |
| Wibracja: |
Przetestowano 5 g przy 10-500 Hz zgodnie z normą IEC 68-2-6 |
| Numer części/nr katalogowy: |
1794-ADN |
| Szok operacyjny: |
Przyspieszenie szczytowe 30 g, szerokość impulsu 11 (+1) ms |
| Rodzaj produktu |
Adapter DeviceNet |
| Napięcie |
24 wolty prądu stałego |
| Zakres napięcia wejściowego |
19,2 do 31,2 woltów prądu stałego |
| Prąd wyjściowy Flexbus |
640 mA maksymalnie 5 woltów prądu stałego |
| Napięcie izolacji |
Ciągłe napięcie 50 woltów |
| Pobór energii |
maksymalnie 90 mA |
| Rozpraszanie mocy |
Maksymalnie 7,6 W przy 19,2 V prądu stałego |
|
|
