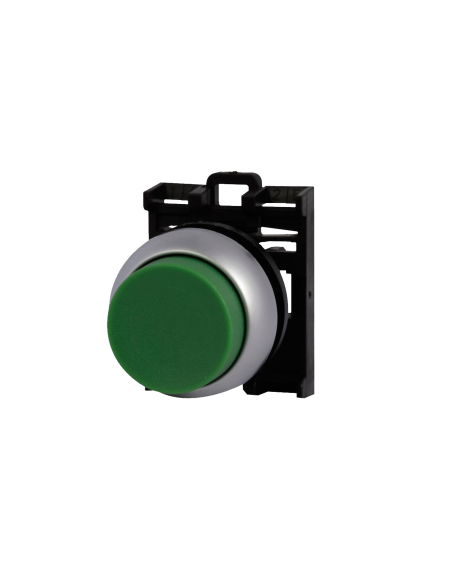

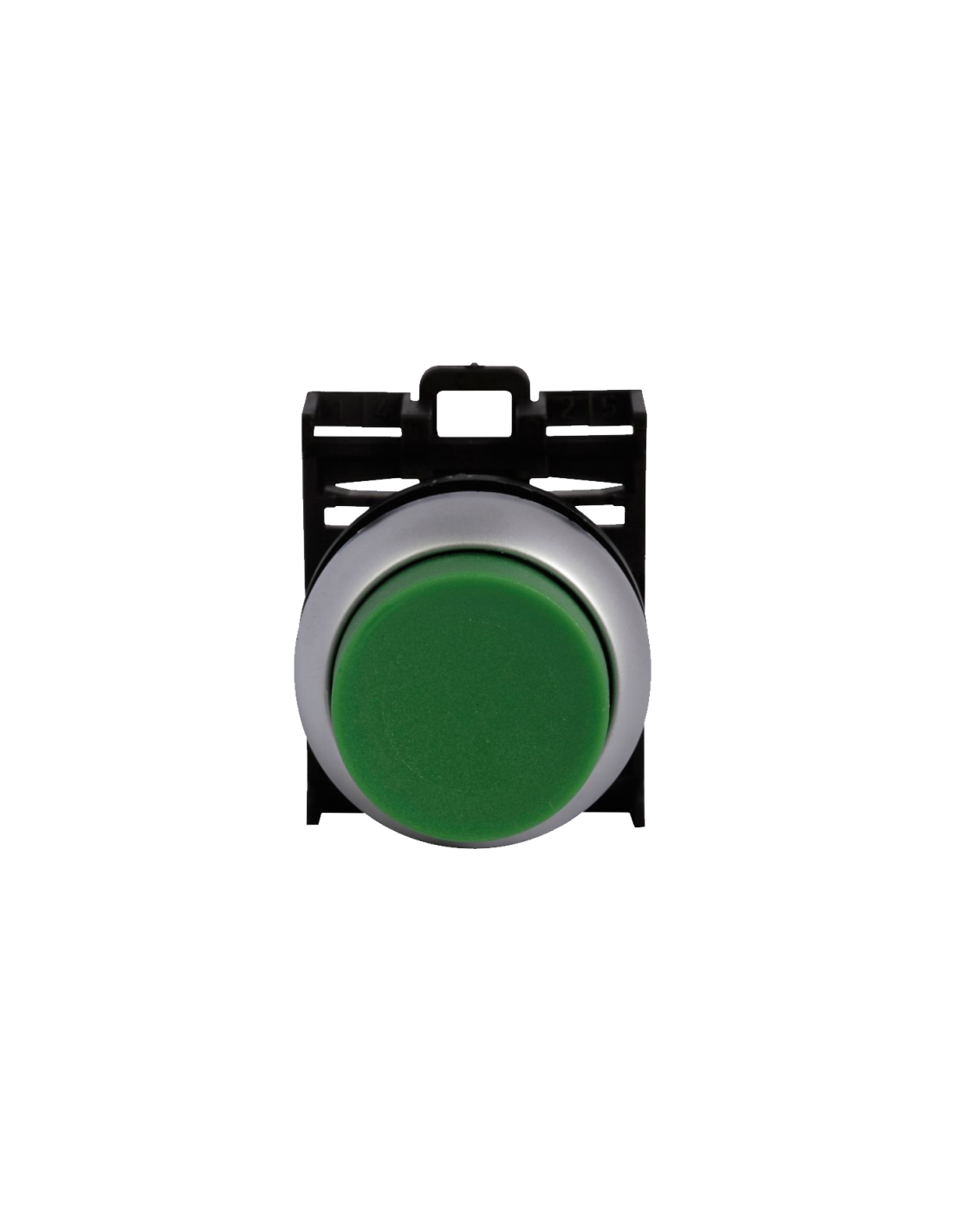

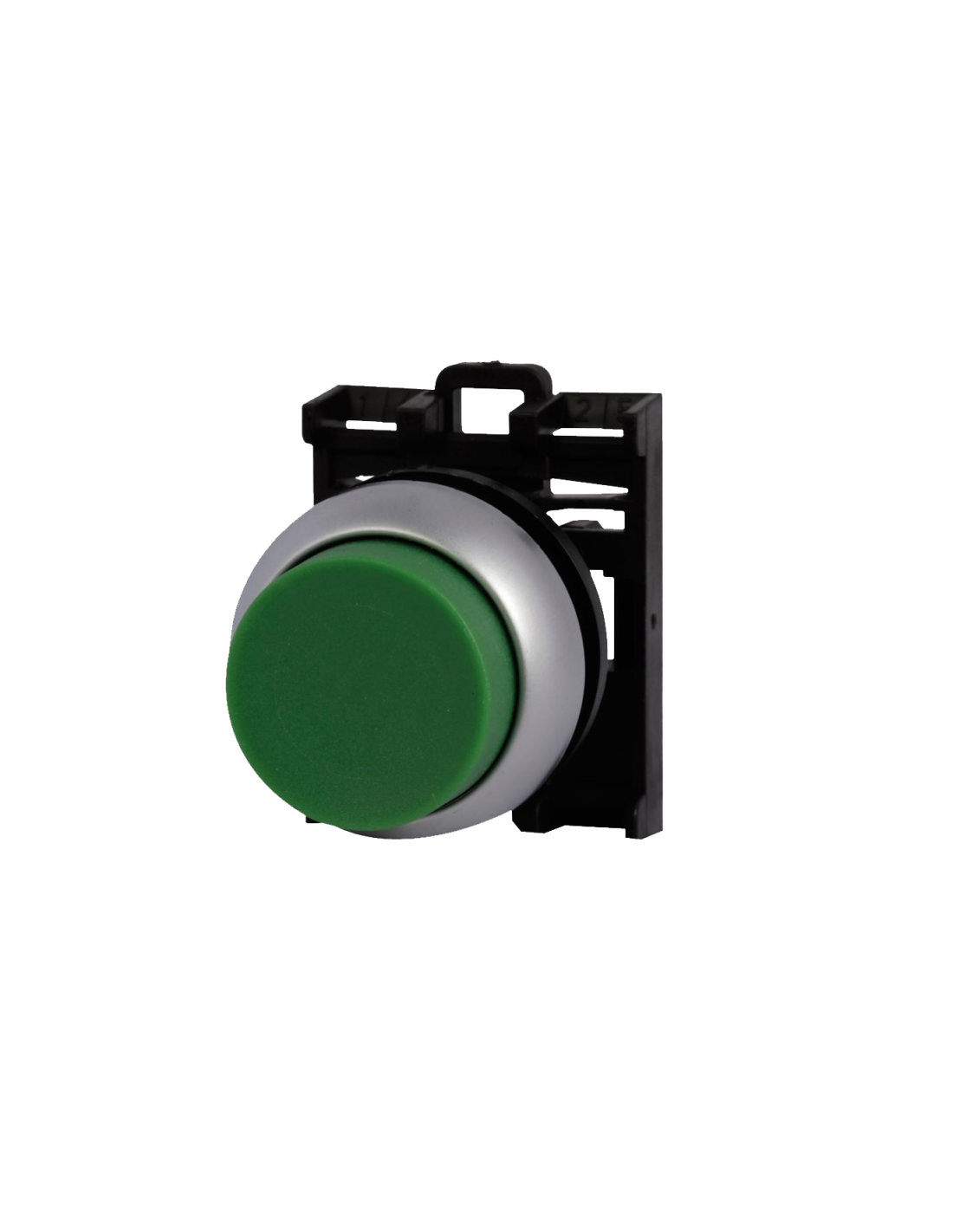

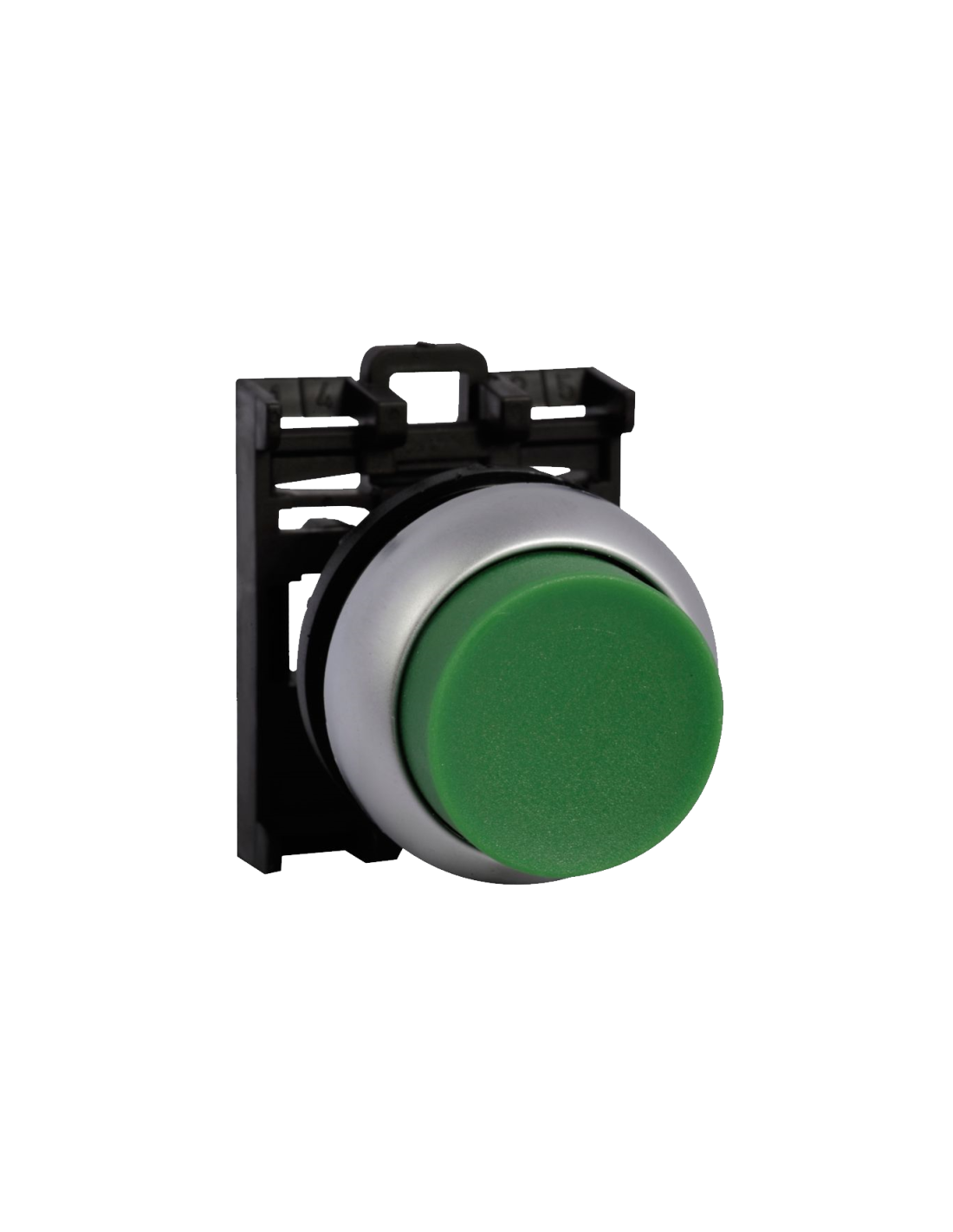

Przycisk modułowy Eaton M22-DH-G 22,5 mm zielony
Eaton M22-DH-G to zielony przycisk operatorski z modułowej rodziny M22, przeznaczony do zabudowy w pulpitach i panelach sterowniczych. Jest to wykonanie wystające, niepodświetlane, z działaniem chwilowym i sprężynowym powrotem po zwolnieniu. Element montuje się w otworze o średnicy 22,5 mm.
Najważniejsze cechy
- Wystający element operatorski – konstrukcja przycisku ułatwia obsługę z poziomu panelu sterowniczego.
- Działanie chwilowe ze sprężynowym powrotem – przycisk powraca do położenia wyjściowego po zwolnieniu.
- Zielony przycisk bez oznaczenia – wariant bez nadrukowanego symbolu lub napisu.
- Otwór montażowy 22,5 mm – zgodność z formatem montażowym urządzeń operatorskich serii Eaton M22.
- Stopień ochrony czoła IP67/IP69K – podwyższona ochrona części operatorskiej po prawidłowym zamontowaniu.
- Trwałość mechaniczna 5 000 000 operacji – parametr określający mechaniczną żywotność elementu.
- Maksymalna częstotliwość pracy 3600 operacji/h, siła uruchomienia do 5 N.
Zastosowanie
M22-DH-G jest elementem operatorskim do ręcznego wyzwalania poleceń w układach sterowania maszyn i instalacji. Zielona powierzchnia przycisku pozwala wykorzystać go w pulpitach, drzwiach szaf i stanowiskach operatorskich, w których wymagany jest chwilowy sygnał sterujący. Sam element operatorski nie jest podświetlany.
Kompatybilność i dobór
Produkt należy do modułowego systemu Eaton M22. Producent klasyfikuje M22-DH-G jako element operatorski typu pushbutton actuator i podaje otwór montażowy 22,5 mm. W zestawie znajduje się adapter montażowy bloku stykowego. Przy kompletowaniu przycisku należy dobrać odpowiedni blok stykowy do wymaganej funkcji elektrycznej [DO UZUPEŁNIENIA: numer i konfiguracja wymaganego bloku stykowego]. Producent wskazuje również możliwość połączenia z systemem SmartWire-DT przy użyciu odpowiednich połączeń SWD-RMQ.
Najczęstsze pytania o M22-DH-G
Czy M22-DH-G jest przyciskiem chwilowym?
Tak. Jest to przycisk chwilowy ze sprężynowym powrotem do położenia wyjściowego po zwolnieniu.
Czy M22-DH-G jest podświetlany?
Nie. Ten wariant jest wykonaniem niepodświetlanym.
Jaki otwór montażowy jest wymagany?
Producent podaje średnicę otworu montażowego 22,5 mm.
Czy M22-DH-G zawiera blok stykowy?
Karta producenta określa produkt jako element operatorski i wskazuje dołączony adapter montażowy bloku stykowego. [DO UZUPEŁNIENIA: wymagany blok stykowy i jego konfiguracja].
