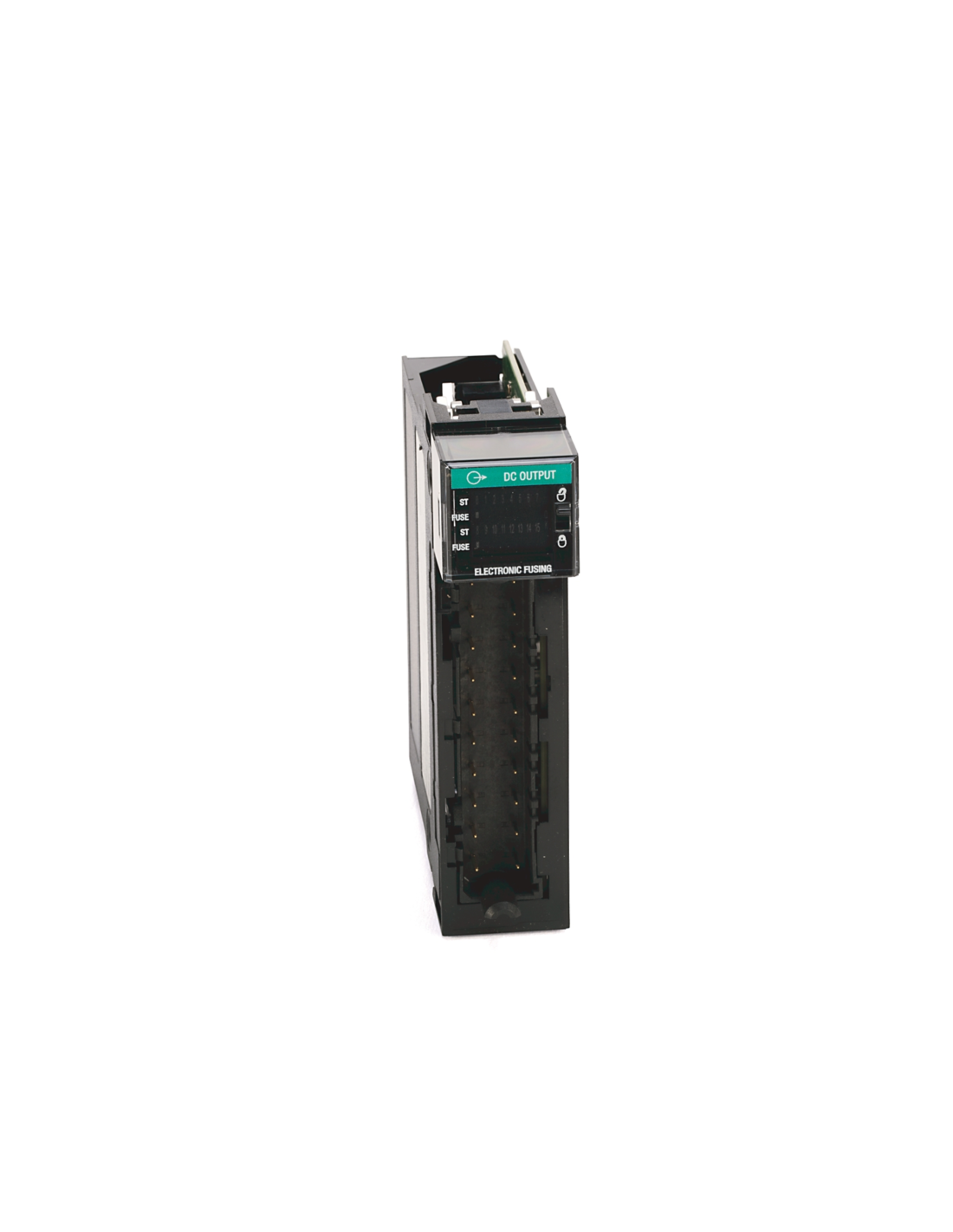

Moduł 1756-OB16E to 16-kanałowy moduł wyjść cyfrowych typu sourcing (PNP), przeznaczony do systemów automatyki przemysłowej opartych na platformie ControlLogix. Umożliwia on sterowanie urządzeniami zewnętrznymi w zakresie napięć od 10 do 31,2 V DC, z maksymalnym prądem wyjściowym 1 A na kanał.
Moduł wyposażony jest w elektroniczne bezpieczniki, które chronią każdą z dwóch grup po osiem wyjść przed przeciążeniem i zwarciem. W przypadku wykrycia uszkodzenia, moduł automatycznie odłącza zasilanie danej grupy, sygnalizując stan awarii za pomocą diod LED na panelu przednim. Dzięki temu możliwe jest szybkie zlokalizowanie i usunięcie usterki bez konieczności przerywania pracy całego systemu.
Moduł 1756-OB16E charakteryzuje się krótkim czasem reakcji: przejście ze stanu wyłączonego do włączonego wynosi średnio 70 µs, a w przeciwnym kierunku 360 µs, co pozwala na efektywne sterowanie nawet w aplikacjach wymagających szybkiej odpowiedzi. Dodatkowo, moduł oferuje możliwość konfiguracji zachowania wyjść w trybie awaryjnym oraz podczas przejścia do trybu programowania, co zwiększa bezpieczeństwo i niezawodność systemu.
Konstrukcja modułu umożliwia montaż w dowolnym slocie obudowy ControlLogix, a do podłączenia okablowania wykorzystywane są wymienne bloki terminali typu 1756-TBNH lub 1756-TBSH. Moduł spełnia wymagania norm CE, UL, ATEX, IECEx, RCM oraz KC.
