CompactLogix to zaawansowane kontrolery PLC umożliwiające szybką i efektywną obróbkę danych oraz wykonywanie zaawansowanych algorytmów sterowania przemysłowymi procesami.

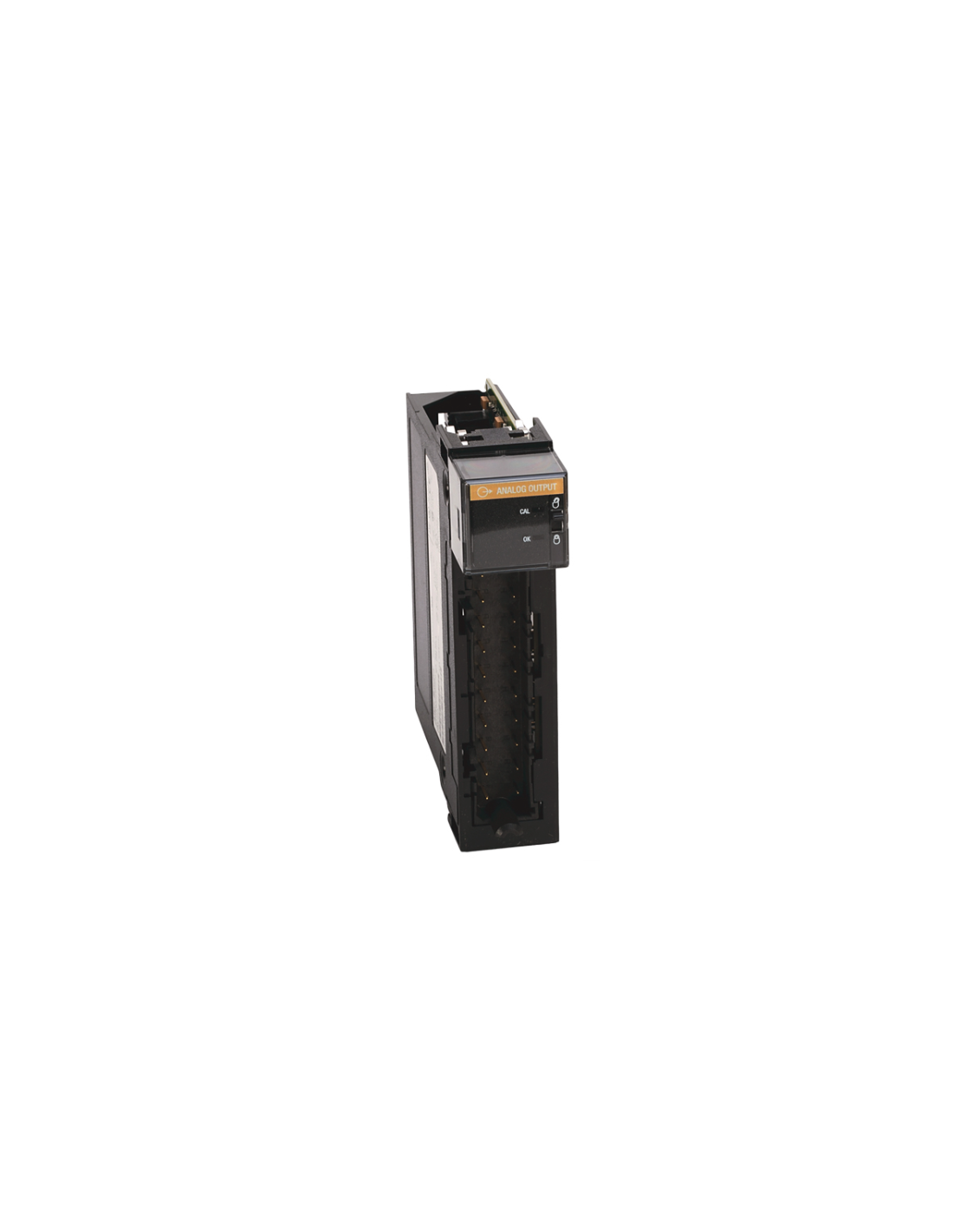

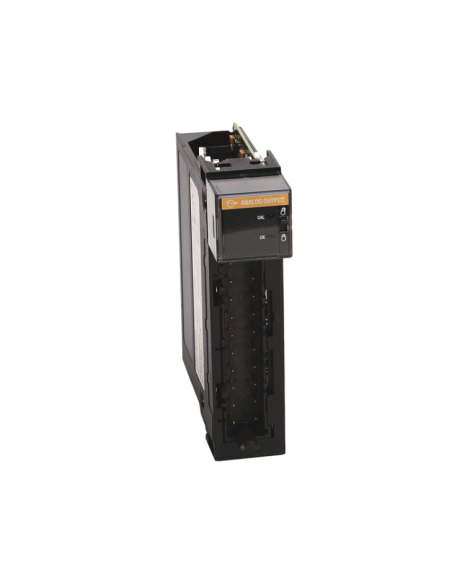

Moduł wyjść analogowych CompactLogix - 1756-OF8, to 8-kanałowy moduł wyjściowy analogowych, który jest kluczowym elementem w systemach automatyki przemysłowej. Ten moduł oferuje precyzyjne i niezawodne sterowanie różnymi procesami w zróżnicowanych aplikacjach przemysłowych. Dzięki swojej zaawansowanej technologii i wszechstronnemu zastosowaniu, moduł 1756-OF8 jest niezastąpiony w aplikacjach wymagających precyzyjnej regulacji i monitorowania sygnałów analogowych.
Moduł 1756-OF8 wyposażony jest w osiem kanałów wyjść analogowych, co umożliwia jednoczesne sterowanie wieloma parametrami w różnych aplikacjach przemysłowych. Obsługuje on różne zakresy sygnałów wyjściowych, w tym prąd stały w zakresie 4–20 mA oraz napięcie stałe w zakresie 0–10 V, co pozwala na elastyczne dostosowanie konfiguracji do specyficznych wymagań danej instalacji. Dzięki wysokiej rozdzielczości wyjść moduł zapewnia precyzyjne i dokładne sterowanie wartościami analogowymi, co ma kluczowe znaczenie dla skutecznego zarządzania procesami. Dodatkowo został on wyposażony w zaawansowane funkcje diagnostyczne, które ułatwiają identyfikację ewentualnych problemów i umożliwiają ich szybkie usunięcie, zwiększając niezawodność całego systemu.
Ten moduł zawiera osiem 8 kanałów wyjściowych, konfigurowalnych dla sygnałów wyjściowych napięciowych +/-10 VDC i prądowych 0-20 mA z rozdzielczością 15 bitów w zakresie 21 mA – 650 nA/bit i 15 bitów w zakresie 10,4 V – 320 µV/bit. Może być używany jako lokalny lub rozproszony moduł I/O. Model 1756-OF8 wymaga wyjmowanych listew zaciskowych do okablowania sygnałów wejściowych. Odpowiednie listwy zaciskowe to 1756-TBNH i 1756-TBSH. Dla 1756-TBNH. Moduł ma czas skanowania 12 milisekund dla liczb zmiennoprzecinkowych i 8 milisekund dla liczb całkowitych, a ogólny błąd modułu wynosi 0,15% (w trybie napięciowym) i 0,3% (w trybie prądowym). Moduł 1756-OF8 ma napięcie izolacyjne 250 woltów przy użyciu testowanej wzmocnionej izolacji 1350 woltów prądu przemiennego przez 2 sekundy między kanałami wyjściowymi a płytą tylną.
|
|
| Ochrona przed wysokim napięciem |
24 V prądu stałego |
| Załącznik |
Nie |
| Wykrywanie zwarć |
Prąd ograniczony elektronicznie do 21 mA lub mniej |
| Wykrywanie przerwy w obwodzie |
Tylko bieżące |
| Metoda konwersji |
R-Ladder DAC, monotoniczność bez brakujących kodów |
| Format danych |
Tryb liczb całkowitych (wyjustowany do lewej, dopełnienie 2 s) IEEE 32-bitowy zmiennoprzecinkowy |
| Rezolucja |
15bit |
| Zakres napięcia wyjściowego |
+/- 10 V prądu stałego |
| Zakres prądu wyjściowego |
0-20 mA |
| Liczba wyjść |
Osiem (8) prąd / napięcie |
| Napięcie izolacji |
Ciągłe napięcie 50 woltów |
| Numer części/nr katalogowy |
1756-Z8 |
| Seria |
ControlLogix |
| Typ modułu |
Moduł wyjść analogowych |
| Wyjścia |
8 Prąd-napięcie |
| Prąd płyty montażowej (5 woltów) |
140 miliamperów |
| Prąd płyty montażowej (24 wolty) |
210 miliamperów |
| Zdejmowane bloki zacisków |
1756-TBNH, 1756-TBSH |
| Rozpraszanie mocy (maks.) |
4,9 W przy 60 stopniach Celsjusza |
| Zdejmowalny blok zacisków |
1756-TBNH, 1756-TBSH |
|
|
|
|
|
|
|
|
