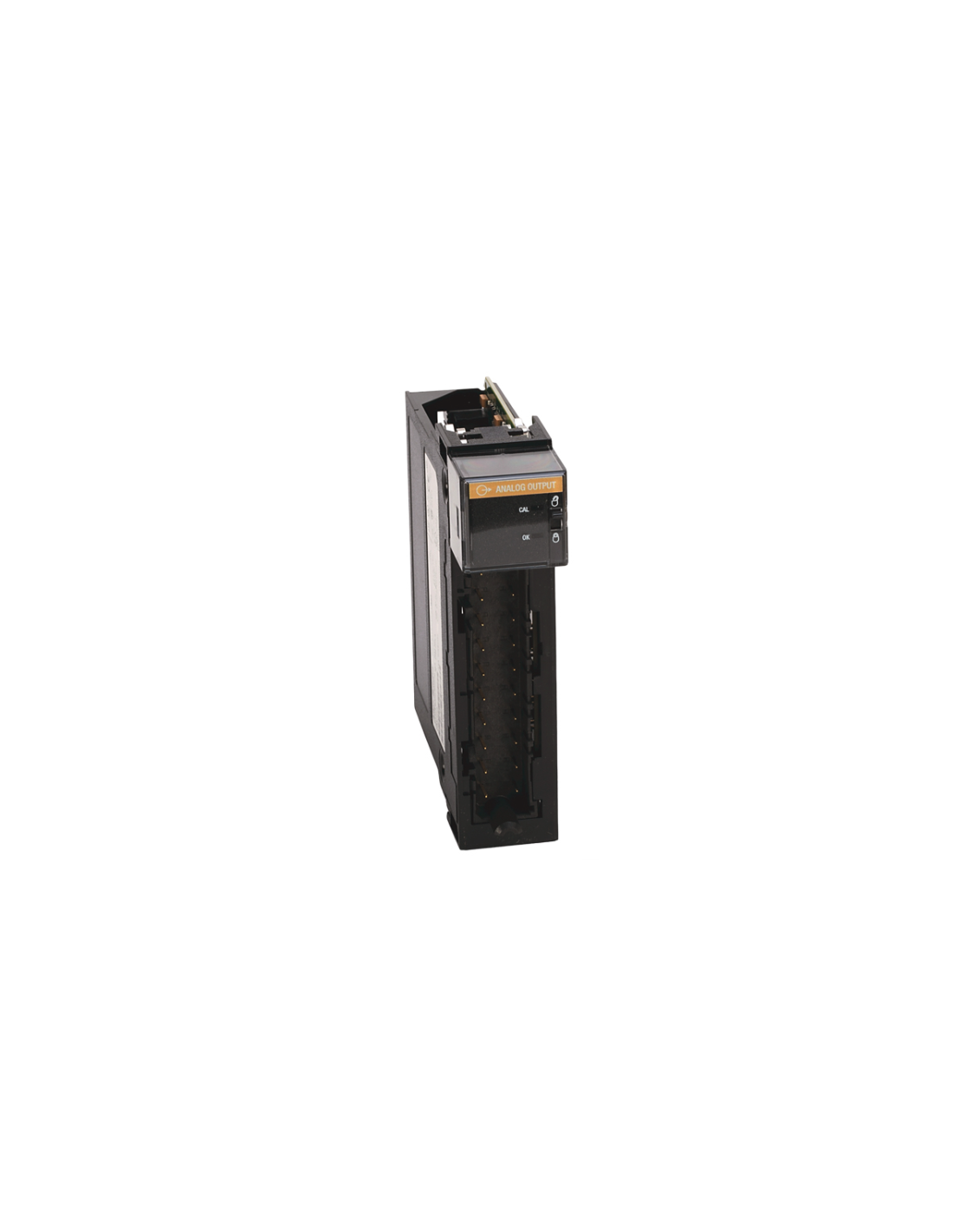

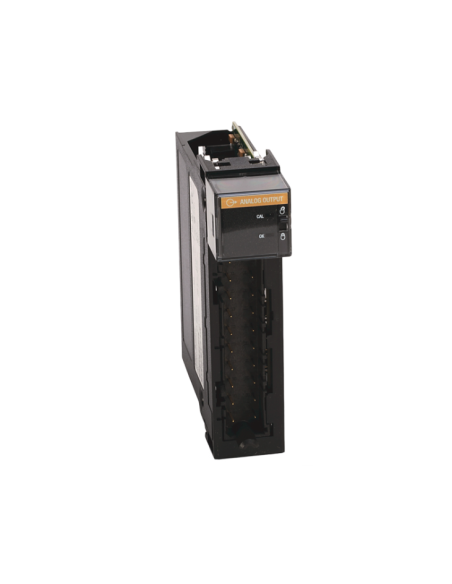

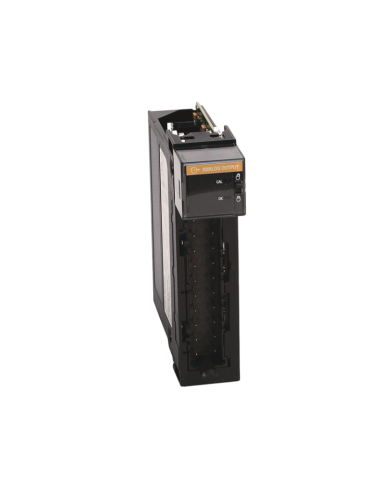

Moduł wyjść analogowych CompactLogix - 1756-OF4, to czterokanałowy, nieizolowany moduł wyjściowy analogowych, który jest kluczowym elementem w systemach automatyki przemysłowej. 1756-OF4 jest modułem analogowych wyjść prądowych i napięciowych. Jednostka zajmuje 1 slot kasety i udostępnia 4 wyjścia analogowe, konfigurowane w zakresie ±10 V lub 4...20 mA. Moduł pracuje z formatem danych integer oraz IEEE 32-bit floating point, a przetwarzanie sygnału wyjściowego realizowane jest metodą R-Ladder DAC z monotonicznością bez brakujących kodów.
1756-OF4 wykorzystuje oddzielne zaciski dla torów napięciowych i prądowych oraz wspólne punkty RTN połączone wewnętrznie. Dla połączenia z obiektem stosowane są zdejmowane bloki zaciskowe 1756-TBNH lub 1756-TBSH, a kluczowanie modułu jest realizowane elektronicznie, z mechanicznym kluczowaniem RTB definiowanym przez użytkownika. Moduł obsługuje obciążenie powyżej 2000 Ω w trybie napięciowym oraz 0...750 Ω w trybie prądowym.
Parametry pracy obejmują rozdzielczość 15 bitów zarówno dla wyjścia napięciowego, jak i prądowego, czas ustalania poniżej 2 ms do 95% wartości końcowej przy obciążeniu rezystancyjnym, czas skanu 12 ms w trybie floating point oraz 8 ms w trybie integer. Moduł ma detekcję przerwy obwodu dla wyjścia prądowego, zabezpieczenie nadnapięciowe 24 V DC oraz ograniczenie zwarciowe do 21 mA lub mniej. Kanały wyjściowe nie są izolowane między sobą, natomiast izolacja między kanałami wyjściowymi a backplane wynosi 250 V continuous.
Pobór prądu wynosi 150 mA przy 5,1 V DC oraz 120 mA przy 24 V DC. Całkowita moc backplane wynosi 5,8 W, pobór mocy 3,7 W, a maksymalna moc tracona mieści się w zakresie 3,7 W do 2,4 W zależnie od obciążenia. Zakres temperatury pracy wynosi 0...60°C, temperatura składowania -40...85°C, dopuszczalna wilgotność względna 5...95% bez kondensacji, odporność na drgania 2 g przy 10...500 Hz, a odporność udarowa 30 g podczas pracy i 50 g poza pracą.
