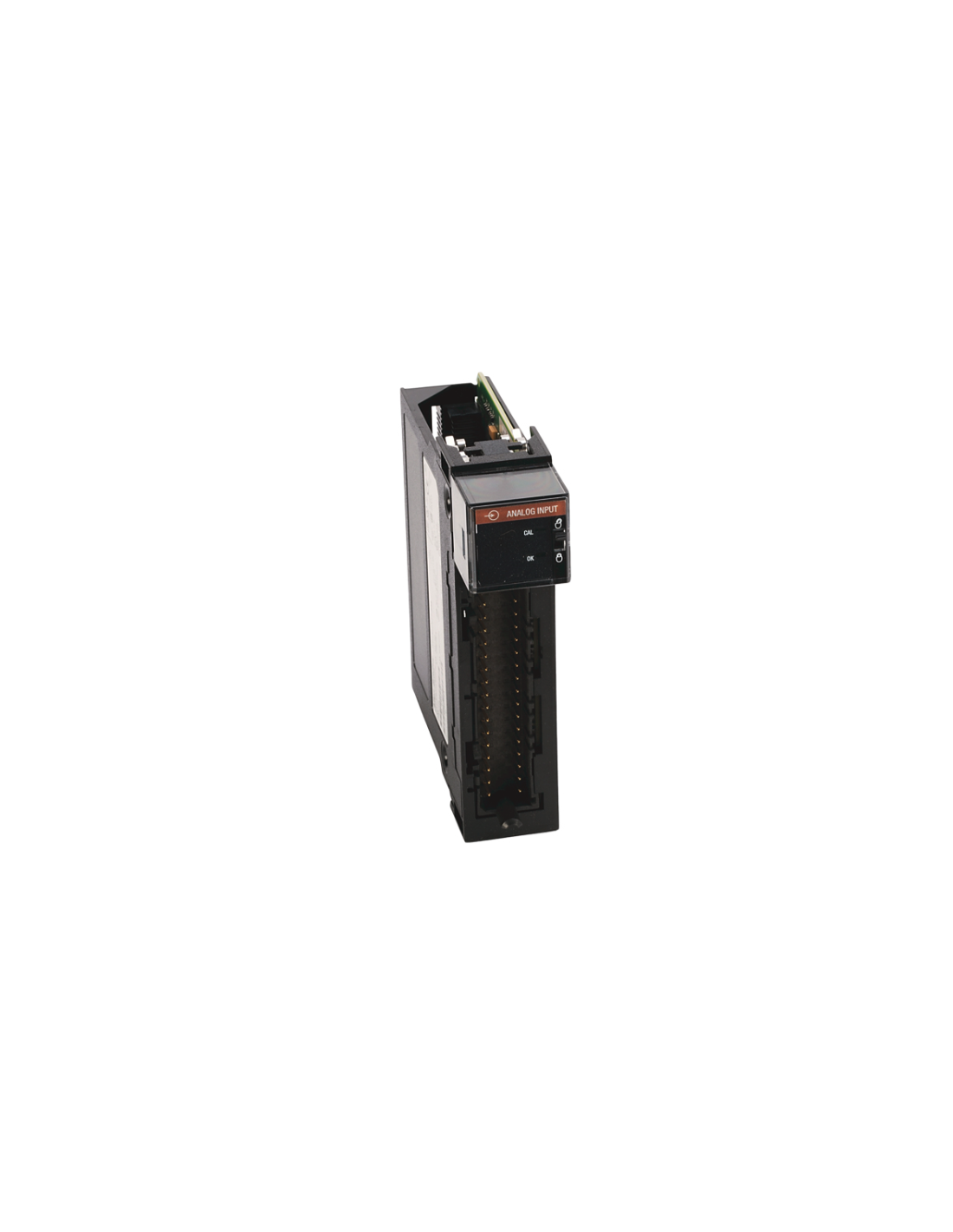

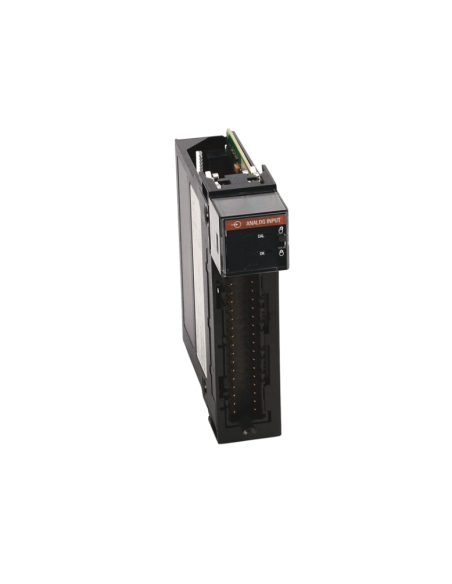

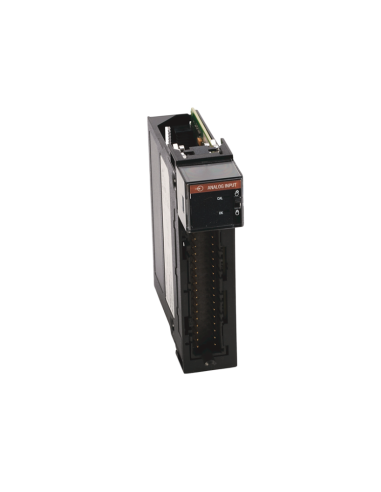

Moduł wejść analogowych ControlLogix - 1756-IF8 to zaawansowany moduł wejść analogowych, który pozwala na precyzyjne i niezawodne monitorowanie i akwizycję sygnałów analogowych w różnorodnych aplikacjach przemysłowych. Dzięki swojej zaawansowanej technologii i elastyczności, moduł 1756-IF8 stanowi niezbędne narzędzie w procesach pomiarowych i kontroli dla złożonych aplikacji przemysłowych.
Moduł 1756-IF8 wyposażony jest w osiem kanałów wejść analogowych, co umożliwia jednoczesne monitorowanie wielu parametrów procesowych. Obsługuje on szeroki zakres sygnałów wejściowych, w tym prąd stały 4–20 mA, napięcie stałe w zakresie od –10 V do +10 V, sygnały z termopar typów J, K, T, E, R, S, B, N, a także sygnały napięciowe w przedziałach –50 mV do +50 mV, 0 mV do 5 mV, 0 V do 5 V oraz 0 V do 10 V. Dzięki wysokiej rozdzielczości wejść moduł zapewnia precyzyjne i dokładne pomiary wartości analogowych, co jest istotne w aplikacjach wymagających dużej dokładności. Zastosowany szybki procesor pozwala na uzyskanie wysokiej częstotliwości próbkowania, co ma kluczowe znaczenie w systemach, gdzie konieczne jest dynamiczne monitorowanie zmieniających się sygnałów. Dodatkowo moduł oferuje zaawansowane funkcje diagnostyczne, które wspomagają szybkie wykrywanie i usuwanie ewentualnych usterek, zwiększając niezawodność całego systemu.
Jest idealnym narzędziem dla aplikacji, które wymagają precyzyjnego monitorowania sygnałów analogowych, takich jak temperatury, poziomy, ciśnienia, przepływy i inne parametry. Ten moduł jest zwykle używany do łączenia przyrządów i urządzeń generujących sygnał analogowy, takich jak nadajniki, przetworniki, rozdzielacze sygnału, izolatory sygnału, mierniki panelowe i inne podobne urządzenia. Specyficzne cechy 1756-IF8 obejmują filtr modułowy, wykrywanie poniżej/poza zakresem, alarmy procesowe, wykrywanie odłączenia przewodu, wiele zakresów wejściowych, próbkowanie w czasie rzeczywistym, filtr cyfrowy i alarmy szybkości Dzięki modułowej konstrukcji, moduł 1756-IF8 może być łatwo zintegrowany z innymi kontrolerami serii ControlLogix, co pozwala na kompleksowe sterowanie i monitorowanie procesów w aplikacjach przemysłowych. Moduł 1756-IF8 można zainstalować w lokalnej obudowie wzdłuż kontrolera lub w rozproszonych szafach we/wy.
|
|
| Prąd płyty montażowej (24 wolty) |
40 mA |
| Rozdzielczość wejściowa |
±10,25 V: 320 µV/liczba (15 bitów plus znak dwubiegunowy) 0…10,25 V: 160 µV/liczba (16 bitów) 0…5,125 V: 80 µ/V liczba (16 bitów) 0…20,5 mA: 0,32 µA/ liczba (16 bitów) |
| Zakres sygnału wejściowego |
-10…10V 0…10V 0…5V 0…20mA |
| Format danych |
Tryb liczb całkowitych (wyjustowany do lewej, dopełnienie 2 s) IEEE 32-bitowy zmiennoprzecinkowy |
| Metoda konwersji |
Sigma-Delta |
| Liczba wejść |
8-kanałowe wejścia napięciowe / prądowe |
| Pobór energii |
1,73 W |
| Numer części/nr katalogowy |
1756-IF8 |
| Seria |
ControlLogix |
| Typ modułu |
Wejście analogowe |
| Prąd płyty montażowej (5 woltów) |
150 mA |
| Rozpraszanie mocy (maks.) |
Tryb napięciowy: 1,73 W Tryb prądowy: 2,33 W |
| Wejścia |
2 szybkie dyferencjały, 4 dyferencjały, 8 single-ended |
| Rozdzielczość wejściowa |
(+--) 10,25 V, 0-5,125 V, 0-10,25 V |
| Zdejmowane bloki zacisków |
1756-TBCH, 1756-TBS6H |
| Zdejmowane bloki zacisków |
1756-TBCH, 1756-TBS6H |
|
|
|
|
|
|
