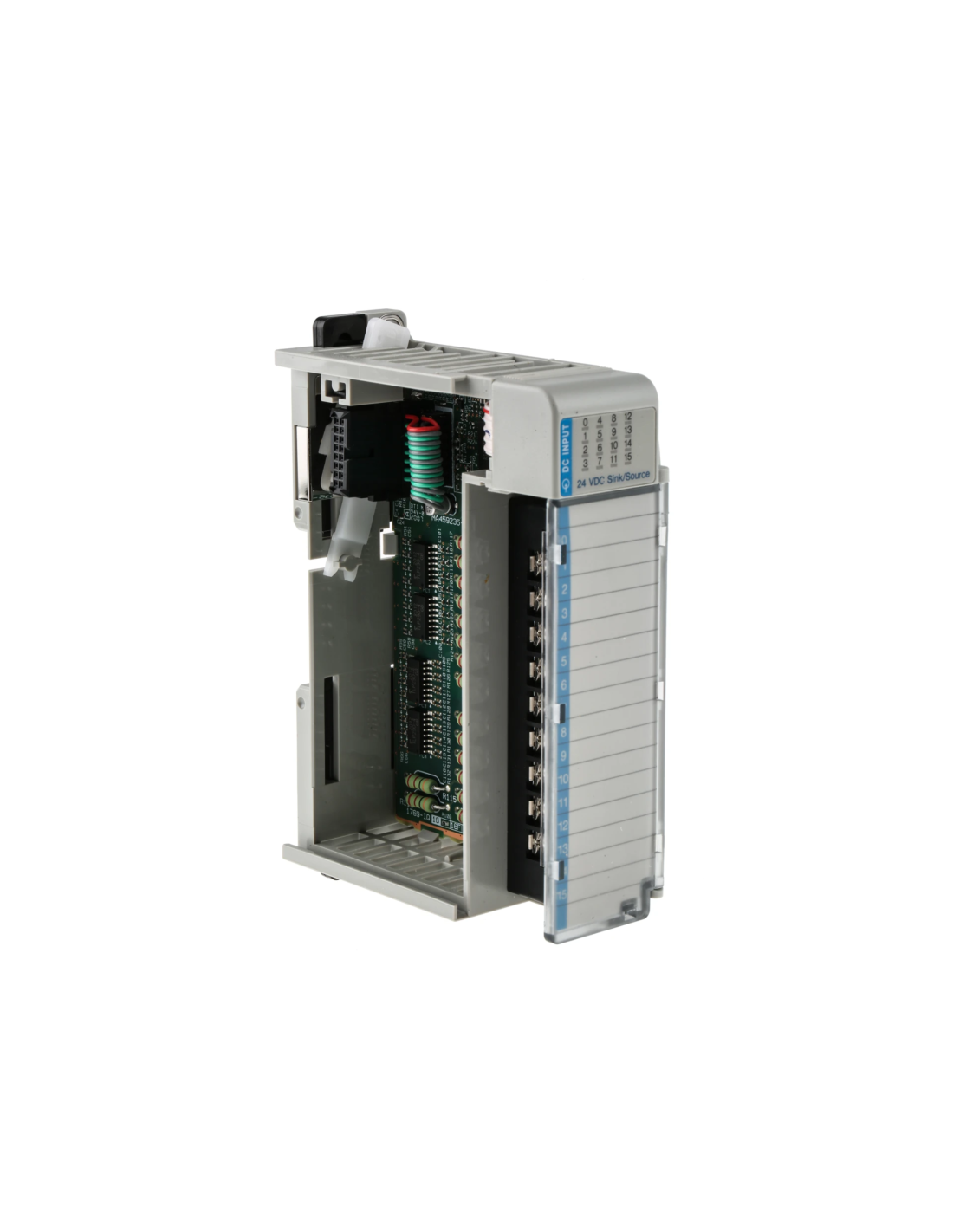

Moduł 1769-IQ16 to 16-kanałowy moduł wejść cyfrowych należący do serii CompactLogix. Został zaprojektowany z myślą o rejestracji i przetwarzaniu sygnałów cyfrowych z różnych urządzeń w systemach automatyki przemysłowej. Kompaktowa budowa i łatwy montaż sprawiają, że moduł ten sprawdzi się w aplikacjach wymagających dużej gęstości wejść oraz łatwej integracji z istniejącymi systemami sterowania. Moduł obsługuje wejścia 24V DC, co czyni go odpowiednim do zastosowania z szeroką gamą czujników, przełączników i innych urządzeń cyfrowych.
Seria CompactLogix to wszechstronna i wydajna rodzina sterowników PLC zaprojektowana z myślą o średniej wielkości aplikacjach. Stanowi pomost między dużymi, wysokowydajnymi sterownikami z serii ControlLogix a mniejszymi sterownikami MicroLogix, oferując optymalne połączenie wydajności, skalowalności i efektywności kosztowej. To co wyróżnia serię CompactLogix to modułowa budowa, umożliwiającą elastyczne konfiguracje systemów, które można łatwo rozszerzać w miarę wzrostu wymagań. Dzięki modułowości możliwe jest dodanie dodatkowych modułów wejść/wyjść (I/O), modułów komunikacyjnych czy modułów specjalistycznych bez konieczności przebudowy całego systemu. Jedną z kluczowych zalet serii CompactLogix jest zintegrowane sterowanie ruchem, co pozwala na precyzyjną, skoordynowaną kontrolę wielu osi.
Seria posiada wbudowaną łączność EtherNet/IP, co umożliwia bezproblemową komunikację między różnymi urządzeniami i systemami. Ułatwia to wymianę danych w czasie rzeczywistym oraz poprawia integrację systemu. Sterowniki CompactLogix wyposażone są w wydajne procesory, które zapewniają szybkie ale również, co istotne - niezawodne działanie. Są zaprojektowane do obsługi skomplikowanych instrukcji, dużych zestawów danych oraz przetwarzania wysokiej prędkości, dzięki czemu nadają się do szerokiego zakresu zastosowań przemysłowych. Modele CompactLogix oferuje zintegrowane funkcje bezpieczeństwa, w tym Safe Torque Off (STO) i inne funkcje ochronne. Zapewnia to możliwość bezpiecznego wyłączenia systemu w sytuacjach awaryjnych bez konieczności stosowania dodatkowego sprzętu bezpieczeństwa, co obniża koszty i zmniejsza złożoność systemu.
|
|
| Model |
1769-IQ16 |
| Seria |
CompactLogix, MicroLogix |
| Typ Modułu |
Moduł Wejść Cyfrowych |
| Liczba Kanałów Wejściowych |
16 kanałów |
| Napięcie Wejściowe |
24V DC |
| Prąd Wejściowy |
Typowo 8 mA na kanał |
| Opóźnienie Wejścia |
Typowo 8 ms |
| Izolacja |
500V AC (między grupami kanałów a zasilaniem) |
| Wymiary (wys. x szer. x gł.) |
118 mm x 35 mm x 87 mm |
| Waga |
Około 250 g |
| Montaż |
Montaż na szynie DIN |
| Temperatura pracy |
Od 0°C do 60°C |
| Wilgotność względna |
Od 5% do 95% bez kondensacji |
| Stopień Ochrony |
IP20 |
