CompactLogix 5000 to zaawansowana rodzina sterowników PLC, które są one częścią serii sterowników Logix, które oferują zaawansowane funkcje programowania, diagnostyki i sterowania dla różnych aplikacji przemysłowych.

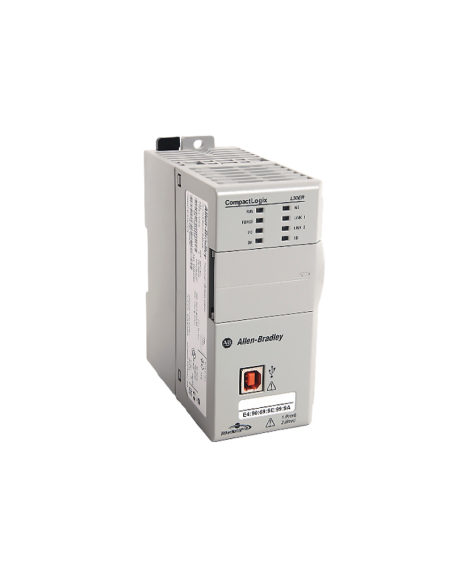

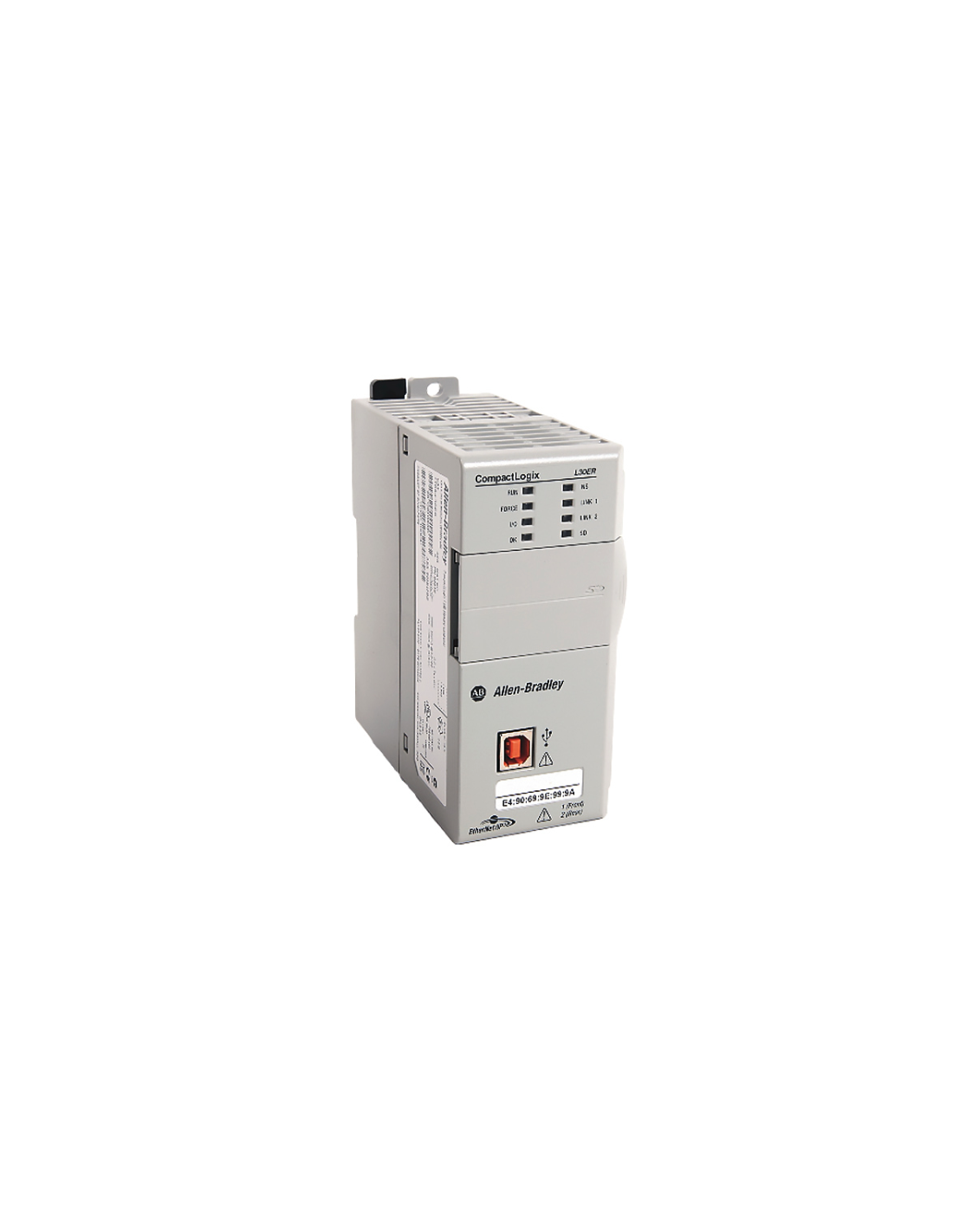

Sterownik serii CompactLogix 5370 L3 1769-L30ER zaprojektowany do sterowania maszynami i procesami w nowoczesnych systemach automatyki przemysłowej. Urządzenie posiada 1 MB pamięci użytkownika, dwa wbudowane porty EtherNet/IP z obsługą topologii Device Level Ring (DLR) zapewniającej redundancję komunikacji oraz port USB do szybkiej konfiguracji i aktualizacji oprogramowania. Sterownik umożliwia lokalną rozbudowę o maksymalnie 8 modułów I/O oraz dodatkowe 3 banki rozszerzeń, a także obsługę do 16 węzłów EtherNet/IP, co zapewnia dużą skalowalność w zależności od wymagań aplikacji. Wbudowane gniazdo na kartę SD (1 GB w zestawie, możliwość rozszerzenia do 2 GB) pozwala na bezpieczne przechowywanie programów i danych.
Konstrukcja urządzenia jest przystosowana do montażu na szynie DIN lub płycie montażowej w wykonaniu open-style, a kompaktowe wymiary ułatwiają instalację nawet w ograniczonej przestrzeni. Model 1769-L30ER współpracuje z oprogramowaniem Studio 5000 / RSLogix 5000 i obsługuje zintegrowane funkcje ruchu (Integrated Motion) przez EtherNet/IP, co umożliwia sterowanie serwonapędami i osiami w czasie rzeczywistym. Seria CompactLogix 5370, do której należy ten model, charakteryzuje się wysoką wydajnością, wbudowaną komunikacją przemysłową, rozbudowanymi funkcjami diagnostycznymi. Na sterowniku zastosowano wskaźniki stanu, takie jak RUN, FORCE, BAT, OK, I/O. Diodowe wskaźniki są widoczne dla użytkownika i dostarczają informacji o działaniu sterownika.
|
|
| Numer części/nr katalogowy: |
1769-L30ER |
| Linia produkcyjna: |
CompactLogix |
| Rodzaj produktu: |
Programowalny sterownik automatyki |
| Typ modułu: |
Moduł procesora |
| Porty komunikacyjne: |
Dwa (2) wejścia/wyjścia Ethernet; 1 USB |
| Komunikacja: |
Ethernet |
| Liczba węzłów Ethernet: |
16 |
| Pamięć: |
1 MB |
| Maksymalna liczba obsługiwanych modułów I/O: |
8 modułów |
| Waga wysyłki: |
4 funty |
| Maksymalna liczba obsługiwanych banków we/wy: |
3 banki |
| Wymiary wysyłki: |
11 x 8 x 6 cali |
| Ocena odległości zasilania: |
4 |
| Kabel do programowania: |
Złącze RJ45 zgodne z IEC 60603-7 |
| Seria: |
A i B |
| Numer części zamiennej listwy zaciskowej: |
1769-RTBN18 |
| Bateria: |
1747-BA |
| Typ drutu: |
Miedź-90 stopni Celsjusza |
| Wibracja: |
Podczas pracy: od 10 do 500 Hz, 5G, 0,030 cala między szczytami |
| Temperatura robocza: |
0° do +60°C (+32° do +140°F) |
| Rozmiar drutu (stały) |
22 do 14 AWG |
| Rozmiar drutu (linka) |
22 do 16 AWG |
| Montowanie: |
szyna DIN; Montaż panelowy |
| Orzecznictwo: |
cULH (klasa I, strefa 2) |
|
|
| Pamięć nieulotna: |
Karta 1784-SD1 z 1 Gb dostępnej pamięci Karta 1784-SD2 z 2 GB dostępnej pamięci |
| Język programowania: |
Drabinka przekaźnikowa, tekst strukturalny, blok funkcyjny, SFC |
