CompactLogix 5000 to zaawansowana rodzina sterowników PLC, które są one częścią serii sterowników Logix, które oferują zaawansowane funkcje programowania, diagnostyki i sterowania dla różnych aplikacji przemysłowych.

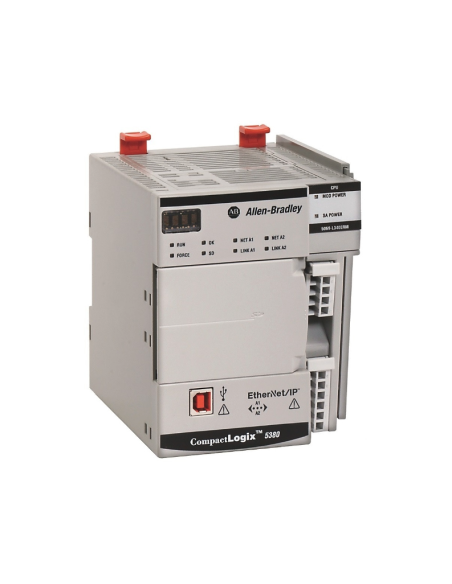

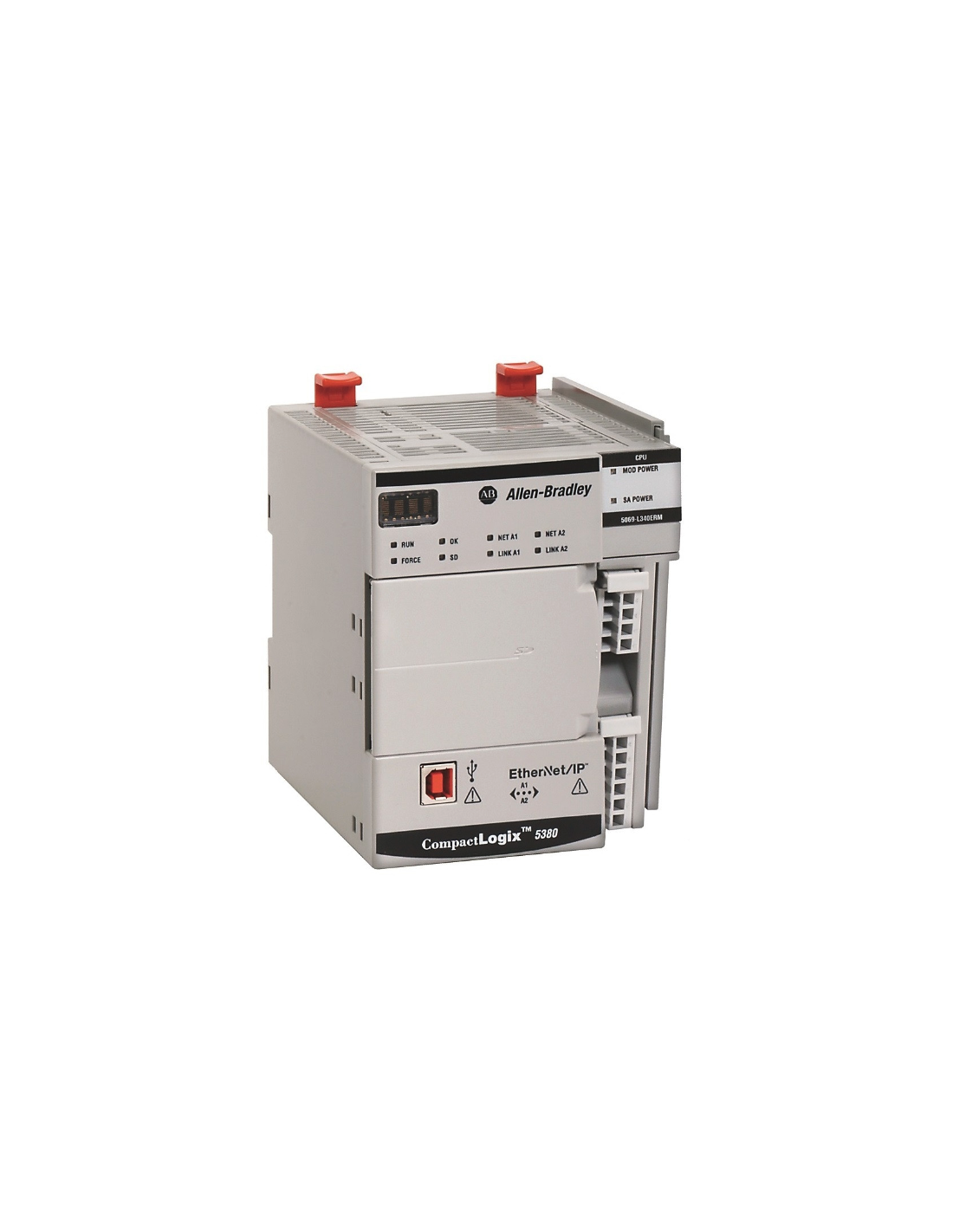

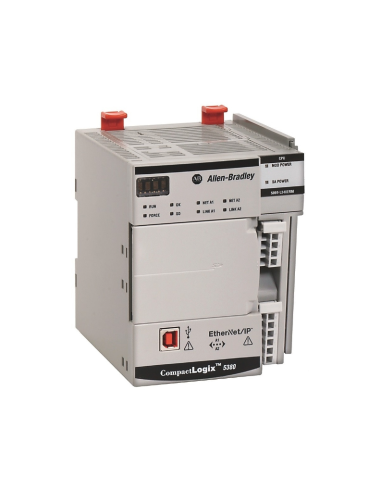

CompactLogix 5069-L306ER to programowalny kontroler automatyki (PAC) z kompaktowym i rozszerzalnym sprzętem, znany z wykorzystania w różnorodnych aplikacjach przemysłowych na różnych polach przemysłu. Model 5069-L306ER posiada wbudowaną pamięć użytkownika o pojemności 0,6 MB. Ta pamięć nie wymaga zastosowania baterii, ponieważ wyposażona jest w układ magazynowania energii, służący do przechowywania zawartości pamięci użytkownika bez konieczności baterii. Dodatkowo, dla zwiększenia pojemności pamięci nieulotnej, istnieje możliwość wykorzystania opcjonalnych kart pamięci, takich jak 1784-SDHC8 (8 GB), 1784-SDHC32 (32 GB) i 9509-CMSDCD4 (4 GB) CodeMeter CmCard.
Model 5069-L306ER jest w stanie obsłużyć instalację maksymalnie ośmiu (8) modułów 5069 Compact I/O. Są to kompaktowe moduły wejść/wyjść, które efektywnie oszczędzają miejsce na panelu, przyczyniając się do obniżenia kosztów instalacji tego kontrolera 5069. W zakresie komunikacji, model 5069-L306ER wyposażony jest w jeden (1) port USB 2.0 o prędkości transmisji do 12 Mb/s oraz interfejs Dual Ethernet I/P obsługujący topologie liniowe, gwiazdowe i pierścieniowe. Porty Ethernet są zdolne do wymiany danych z prędkością 10/100/1Gbps w trybie pełnego dupleksu.
Model 5069-L306ER pozwala na konfigurację aż 32 zadań, z których każde może obsługiwać 1000 programów. Wszystkie wyzwalacze zdarzeń są obsługiwane przez ten kontroler. Programy użytkownika mogą być tworzone w językach drabinki przekaźnikowej (LD), tekstowych strukturach (ST), schematach bloków funkcyjnych (FBD) i sekwencyjnych schematach funkcyjnych (SFC). Ten moduł posiada wbudowany port USB oraz dwa porty Ethernet. Wydajność sieci Ethernet tego modułu wynosi 10 Mb/s, 100 Mb/s i 1 Gb/s tylko w trybie pełnego dupleksu. Maksymalna liczba węzłów EtherNet/IP obsługiwanych przez ten moduł to 16. Pojemność pamięci tego modułu to 0,6 MB.
|
|
| Pamięć użytkownika |
0,6 MB |
| Maks. liczba lokalnych modułów I/O |
8 |
| Maks. liczba węzłów EtherNet/IP |
16 |
| Porty komunikacji |
2 × Ethernet/IP (10/100/1000 Mbps, full duplex, tryby: Dual-IP, Linear/DLR); 1 × USB 2.0 (Type B, 12 Mbps) |
| Obsługiwane topologie sieci |
DLR, liniowa, gwiazdowa |
| Zintegrowany ruch (Integrated Motion) |
Brak |
| Nośnik pamięci nieulotnej (SD) |
W zestawie: 2 GB (1784-SD2); opcje: 1 GB (1784-SD1), 8 GB, 32 GB, CodeMeter 4 GB |
| adania / Programy |
Do 32 zadań (tasks), po 1 000 programów na zadanie; obsługa wszystkich wyzwalaczy zdarzeń |
| Języki programowania |
LD, ST, FBD, SFC |
| Zasilanie MOD Power I/O |
18…32 V DC, max. prąd 450 mA, przepływ prądu do 9,55 A |
| Izolacje elektryczne |
300 V ciągłego napięcia, izolacja podstawowa między zasilaniami a szyną systemową; testy napięcia 1500 V AC, 60 s |
| Ograniczenie prądu zasilania dla szyny MOD/SA |
Maks. 10 A |
| Zaawansowane funkcje bezpieczeństwa i diagnostyka |
Obsługa DLR, monitorowanie statusu i błędów, bezpieczne logowanie zmian, szyfrowane firmware, kontrola dostępu |
| Wymiary (HxWxD) |
~143,97 × 98,10 × 136,81 mm (5,67 × 3,86 × 5,39 in) |
| Masa |
~0,768 kg |
| Zakres temperatur pracy |
0…+60 °C; magazynowanie: –40…+85 °C; wilgotność 5–95 % (bez kondensacji) |
| Odporność (EMC, wstrząsy, wibracje) |
Zgodne z normami IEC: EMC, ESD, transie, EFT, odporność radiowa, wstrząsy, wibracje |
| Certyfikacje |
c-UL, UL 508, UL Div 2, CE (EMC / LVD), ATEX (II 3 G Ex nA IIC T4 Gc), IECEx, RCM, KC; EtherNet/IP zgodność z ODVA |
| Montaż |
Tylko poziomo na szynie DIN (EN50022, 35 × 7,5 mm), kompatybilna szyna cynkowana; wymaga karty kończącej (5069-ECR) |
