CompactLogix 5000 to zaawansowana rodzina sterowników PLC, które są częścią serii sterowników Logix, które oferują zaawansowane funkcje programowania, diagnostyki i sterowania dla różnych aplikacji przemysłowych.

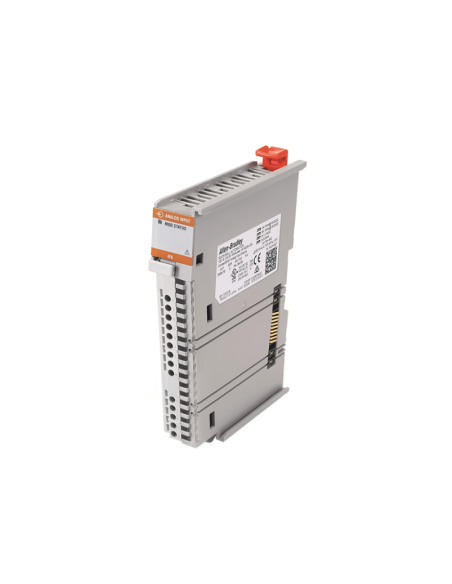

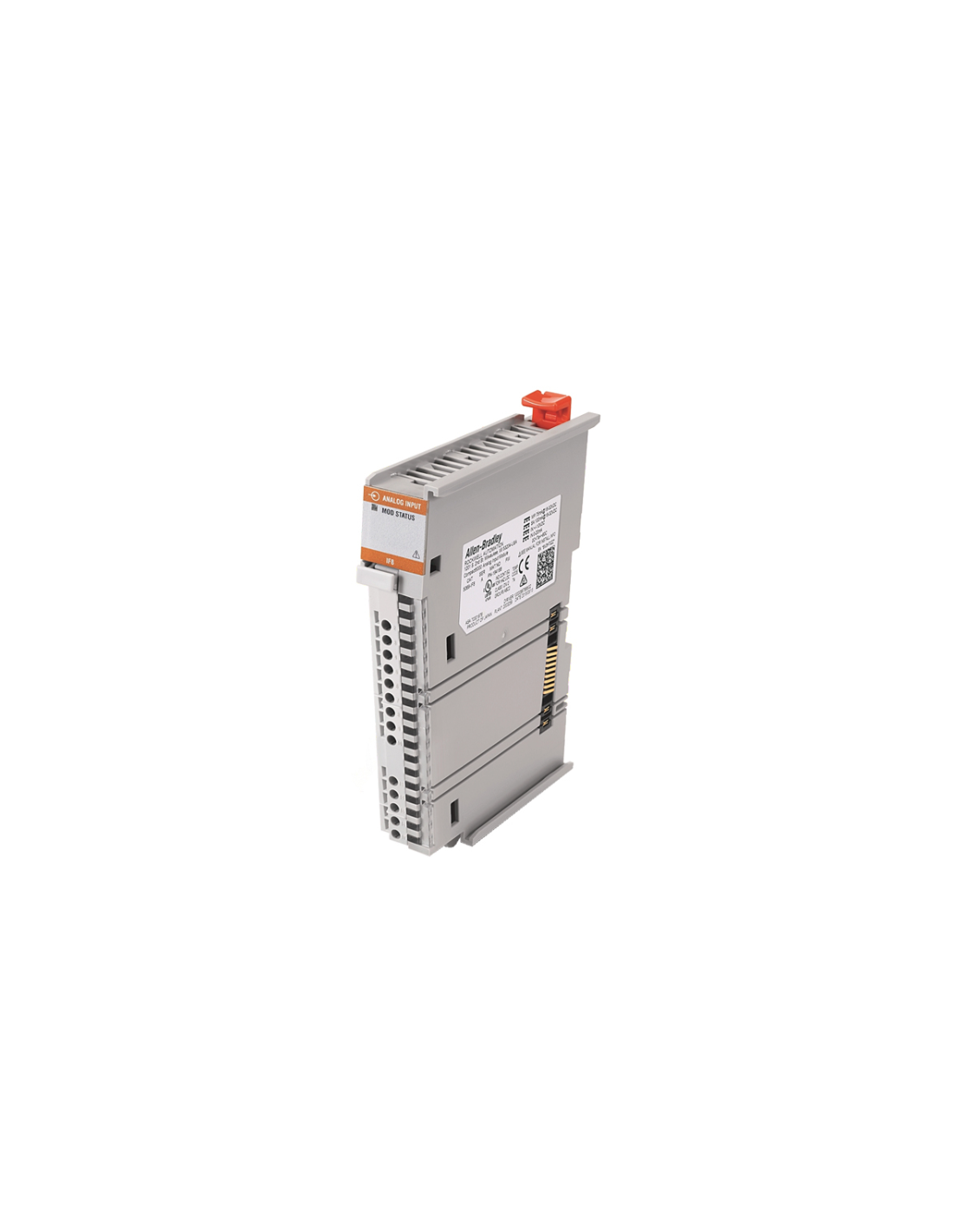

Moduł wejść analogowych CompactLogix - 5069-IF8 jest analogowym modułem wejściowym, który zawiera głównie Osiem (8) różnicowych kanałów wejściowych. Ten moduł jest odpowiedzialny za przyjęcie sygnału analogowego i przekształcenie go w formę cyfrową. Cały proces konwersji odbywa się dzięki zaawansowanemu 24-bitowemu przetwornikowi analogowo-cyfrowemu (ADC) Sigma-Delta Two. Przekształcone dane są następnie zapisywane w formacie 32-bitowych liczb zmiennoprzecinkowych IEEE, co pozwala na precyzyjne przechowywanie informacji. Te przekształcone cyfrowe dane mogą być dalej poddane różnym operacjom przetwarzania. Może to obejmować generowanie alarmów na podstawie danych, skalowanie wartości do jednostek inżynierskich oraz próbkowanie różnych kanałów w czasie rzeczywistym.
Kompatybilny zakres sygnału napięciowego to ±10VDC, 0-10VDC i 0-5VDC, podczas gdy odpowiedni zakres sygnału prądowego to 0-20 mA i 4-20 mA. CompactLogix 5069-IF8 to moduł powszechnie stosowany do integracji analogowych czujników i nadajników. CompactLogix 5069-IF8 jest niezastąpiony w sytuacjach, gdzie istnieje potrzeba monitorowania i kontroli parametrów analogowych. Dzięki zaawansowanemu przetwarzaniu danych, ten moduł umożliwia precyzyjne zbieranie, analizę i wykorzystanie informacji płynących z czujników i nadajników, co stanowipodstawowy element w systemach automatyzacji przemysłowej.
|
|
| Zgodność z ręcznym HART |
Rezystor do pętli prądowej w celu zapewnienia zgodności przetwornika HART. |
| Wybór filtra wycinającego wejście (Hz). |
5, 10 (domyślnie 50/60), 15, 20, 50, 60, 100, 200, 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 |
| Metoda konwersji |
Metoda konwersji Sigma-Delta, dwa 24-bitowe multipleksowane ADC |
| Kompatybilny sygnał prądowy |
0-20mA i 4-20mA |
| Kompatybilny sygnał napięciowy |
±10V prądu stałego; 0-10V DC; 0-5V prądu stałego |
| Liczba wejść |
Osiem (8) wejść różnicowych |
| Seria |
Kompaktowe 5000 wejść/wyjść |
| Zabezpieczenie przeciwprzepięciowe, maks |
± 30 V prądu stałego |
| Zabezpieczenie nadprądowe, maks |
±30mA |
| Czas wykrywania przerwy w obwodzie |
2 sekundy |
| Wymiary |
138 x 22 x 105 mm |
| Numer części/nr katalogowy |
5069-IF8 |
| Typ modułu |
Moduł wejść analogowych |
| Kluczowanie modułów |
Elektroniczny |
| Liczba wejść |
8 wejść różnicowych |
| Liczba wyjść |
Nie dotyczy |
| Kategoria napięcia |
Nie dotyczy |
| Zakres napięcia wejściowego |
+/- 10 woltów, 0-10 woltów, 0-5 woltów |
| Zakres napięcia wyjściowego |
Nie dotyczy |
| Rozpraszanie mocy |
2.1 Tryb napięciowy i 2.4 Tryb prądowy |
| Typ obudowy |
Brak (styl otwarty) |
|
|
