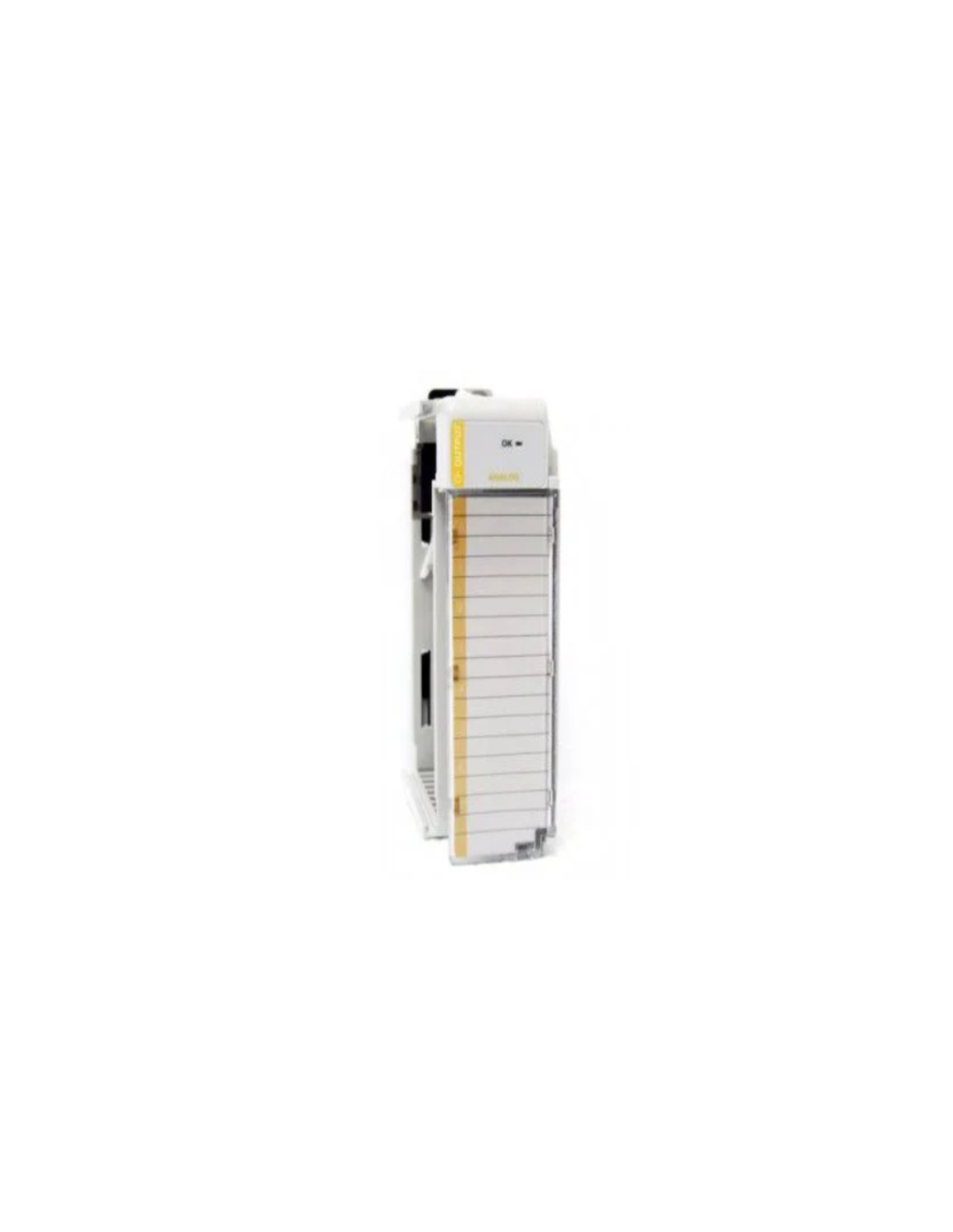

Moduł wyjść analogowych 1769-OF2 to należący do serii Compact I/O, zaprojektowany z myślą o elastycznej i niezawodnej obsłudze sygnałów w systemach sterowania CompactLogix oraz MicroLogix 1500. Urządzenie oferuje dwa niezależne, izolowane kanały wyjściowe, które mogą pracować zarówno w trybie napięciowym, jak i prądowym, co zapewnia dużą swobodę w dopasowaniu do różnorodnych urządzeń wykonawczych. Każdy z dwóch niezależnych kanałów umożliwia generowanie sygnałów w standardach ±10 V DC, 0–10 V DC, 0–5 V DC, 1–5 V DC oraz 0–20 mA i 4–20 mA, co zapewnia szeroką kompatybilność z różnorodnymi odbiornikami, takimi jak siłowniki, zawory regulacyjne, rejestratory danych, mierniki panelowe czy regulatory PID.
Wbudowany przetwornik cyfrowo-analogowy typu sigma-delta oferuje rozdzielczość do 14 bitów (z lub bez znaku w zależności od trybu) i charakteryzuje się krótkim czasem konwersji na poziomie 2,5 ms oraz odpowiedzią skokową wynoszącą około 2,9 ms, co umożliwia płynne i dynamiczne sterowanie procesami. Moduł został zoptymalizowany pod kątem pracy w wymagających warunkach przemysłowych, oferując margines dokładności ±0,5 % dla sygnałów napięciowych i ±0,35 % dla sygnałów prądowych przy temperaturze 25 °C, niski dryft temperaturowy ±0,0086 %/°C, a także doskonałą powtarzalność i liniowość w granicach ±0,05 %. Obsługuje obciążenia rezystancyjne od 0 do 500 Ω dla sygnałów prądowych i powyżej 1 kΩ dla sygnałów napięciowych, przy dopuszczalnym obciążeniu indukcyjnym do 0,1 mH oraz pojemnościowym do 1 µF.
Konstrukcja modułu 1769-OF2 charakteryzuje się kompaktowymi wymiarami, umożliwiającymi montaż w szafach sterowniczych o ograniczonej przestrzeni, a złącza sprężynowe zapewniają szybkie i pewne podłączenie przewodów. Urządzenie posiada funkcje diagnostyczne sygnalizujące stany awaryjne, takie jak przerwanie obwodu, przekroczenie zakresu czy błąd komunikacji, co zwiększa bezpieczeństwo i ułatwia utrzymanie ruchu. Izolacja galwaniczna pomiędzy kanałami a magistralą chroni system sterowania przed zakłóceniami i zapewnia stabilną pracę w środowiskach o dużym poziomie zakłóceń elektromagnetycznych. Zintegrowane zabezpieczenia przeciwzwarciowe (maks. 21 mA), przeciwprzepięciowe oraz funkcja detekcji przerwy w przewodzie (ok. 10 ms) podnoszą niezawodność i bezpieczeństwo pracy.
Seria Compact I/O, do której należy 1769-OF2, wyróżnia się modułową budową, łatwą rozbudową systemu oraz pełną kompatybilnością z narzędziami konfiguracyjnymi, co pozwala na szybką integrację w nowych i istniejących instalacjach. Dzięki wysokiej rozdzielczości wyjść (14 bitów) moduł gwarantuje precyzyjne odwzorowanie sygnałów sterujących.
