Seria Flex I/O - zaawansowana linia modułów wejść/wyjść (I/O) przeznaczonych do automatyzacji przemysłowej. Umożliwia precyzyjne gromadzenie danych oraz zdalne zarządzanie urządzeniami.

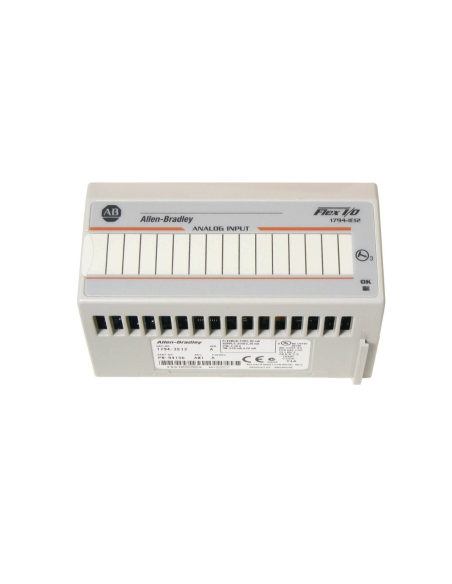

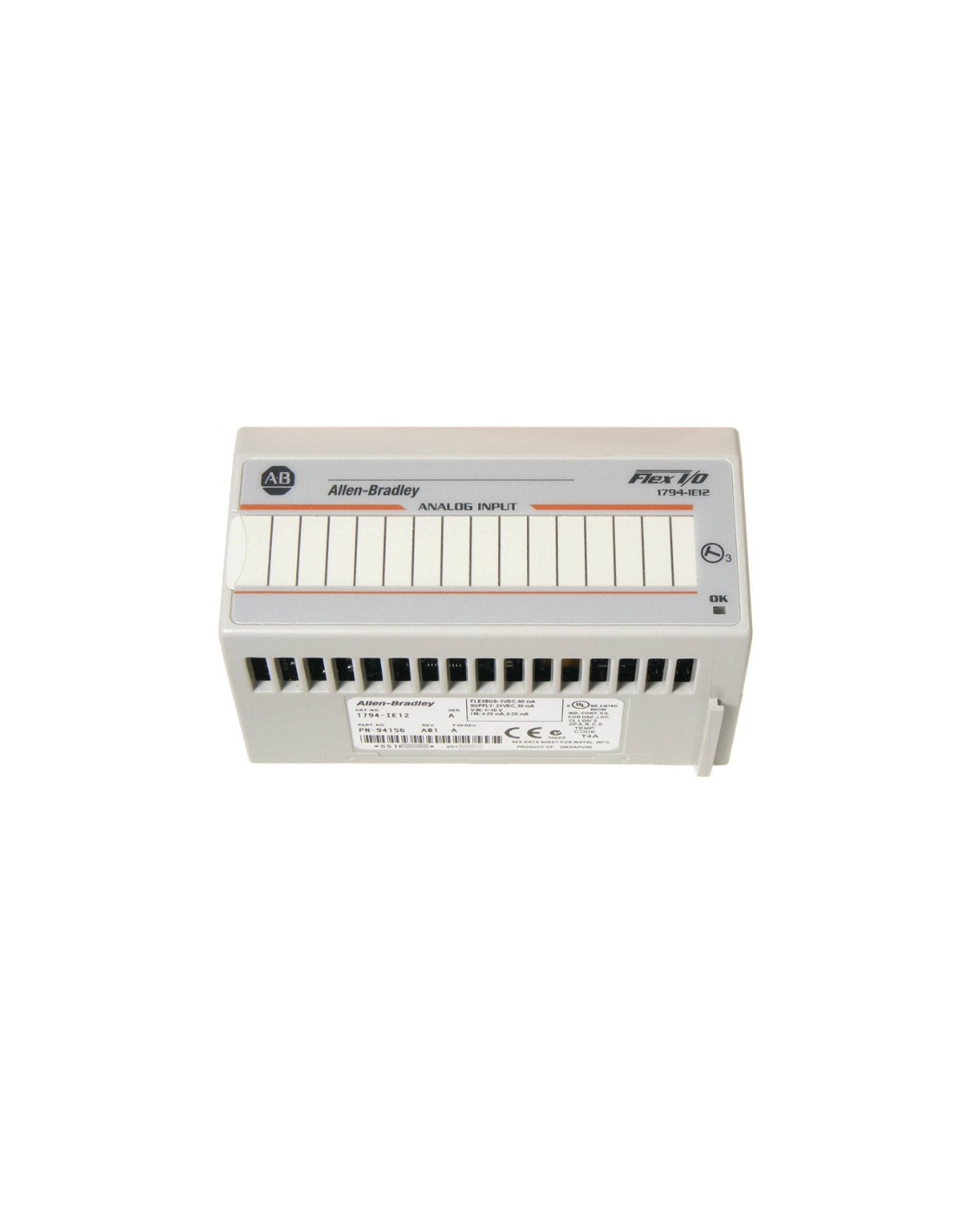

Moduł wejść analogowych Flex I/O - 1794-IE12 to zaawansowany komponent serii Flex I/O, charakteryzujący się dużą gęstością kanałów. Jego główną funkcją jest przyjmowanie sygnałów analogowych i przekształcanie ich na dane cyfrowe w celu dalszego przetwarzania przez system automatyki przemysłowej. Moduł ten oferuje 12 kanałów wejściowych, co pozwala na jednoczesne monitorowanie i akwizycję danych z wielu źródeł analogowych. Obsługuje zarówno sygnały napięciowe, jak i prądowe. Jest to istotne w zastosowaniach, gdzie różne typy sygnałów są wykorzystywane do monitorowania i sterowania procesem. Moduł 1794-IE12 jest zaprojektowany do współpracy z adapterami komunikacyjnymi Flex I/O, co ułatwia jego integrację w różnych konfiguracjach sieciowych.
Aby uprościć proces montażu i podłączenia, moduł 1794-IE12 jest instalowany na dedykowanych podstawach terminali, takich jak 1794-TB3G lub 1794-TB3GS. To zapewnia pewne i wygodne połączenie. Moduł zapewnia wysoką precyzję przetwarzania sygnałów analogowych na dane cyfrowe, co ma kluczowe znaczenie w aplikacjach, gdzie dokładność pomiarów jest niezbędna. 1794-IE12 znajduje swoje zastosowanie w szerokim spektrum aplikacji przemysłowych, w tym w monitorowaniu parametrów, pomiarach procesowych, sterowaniu i regulacji.
Moduł umożliwia inteligentne zarządzanie sygnałami analogowymi, przekształcając je w dane zrozumiałe dla systemu kontrolno-pomiarowego. Dzięki możliwości instalacji na podstawach terminali, moduł 1794-IE12 jest skalowalny. Można go wykorzystać pojedynczo lub w połączeniu z innymi modułami serii Flex I/O w zależności od potrzeb. Moduł ten posiada też wbudowane alarmy na poziomie kanału, co pozwala na szybką reakcję na nieprawidłowości w procesie. Możliwość przekazywania informacji diagnostycznych jest szczególnie istotna w celu utrzymania płynności i niezawodności działania systemu. Podsumowując, moduł 1794-IE12 stanowi istotny element w rodzinie Flex I/O, zapewniając zaawansowane możliwości akwizycji sygnałów analogowych i umożliwiając ich wykorzystanie w automatyzacji przemysłowej.
|
|
| Opis produktu: |
Moduł wejść analogowych Flex IO o dużej gęstości |
| Szok operacyjny: |
30 gr |
| Wibracja: |
5 g przy 10 do 500 Hz |
| Temperatura przechowywania: |
–40…85 °C |
| Temperatura robocza: |
0 do 55 C |
| Rozmiar przewodu: |
Określona przez zainstalowaną podstawę terminala |
| Montowanie: |
Szyna DIN |
| Zakres zewnętrznego zasilania prądem stałym: |
10,0…31,2 V DC (zawiera 5% tętnienia prądu przemiennego) |
| Zewnętrzne zasilanie prądem stałym, nom: |
24 V prądu stałego |
| Wskaźniki: |
1 zielony/czerwony wskaźnik zasilania/stanu |
| Podstawa terminala: |
1794-TB3G; 1794-TB3GS |
| Absolutna dokładność: |
0,1% pełnej skali przy 25°C |
| Rezolucja: |
Uzupełnienie 16 bitów do 2, wyrównane do lewej Napięcie: 320 ?V/cnt Prąd: 0,641 ?A/cnt |
| Typ konwersji: |
Sukcesywne zbliżanie |
| Typ wejścia: |
0 do 20mA; 4 do 20 mA; +/- 10 V prądu stałego; 0 do 10 V prądu stałego |
| Liczba wejść: |
Dwanaście (12) Single Ended |
| Współczynnik konwersji: |
8,0 ms wszystkie kanały |
| Numer części/nr katalogowy: |
1794-IE12 |
| Rodzaj produktu: |
Moduł analogowy Flex I/O o dużej gęstości |
| Wejścia: |
12 Jednostronne |
| Rozdzielczość Napięcie Prąd: |
320 V/cnt |
| Zacisk prądu wejściowego: |
4-20mA |
| Zacisk napięcia wejściowego: |
+/- 10V |
| Prąd FlexBus: |
80 mA |
| Zewnętrzny zasilacz prądu stałego: |
24 V DC nom. |
| Napięcie izolacji: |
Ciągłe 50 V |
| Rozpraszanie mocy: |
Maks. 1,2 W przy 31,2 V prądu stałego |
| Rozpraszanie ciepła: |
4,1 BTU/godz. 31,2 V prądu stałego maks. |
|
|
