Seria modułów Compact I/O stworzona do zbierania sygnałów analogowych i przetwarzania ich na dane cyfrowe w systemach automatyki przemysłowej.

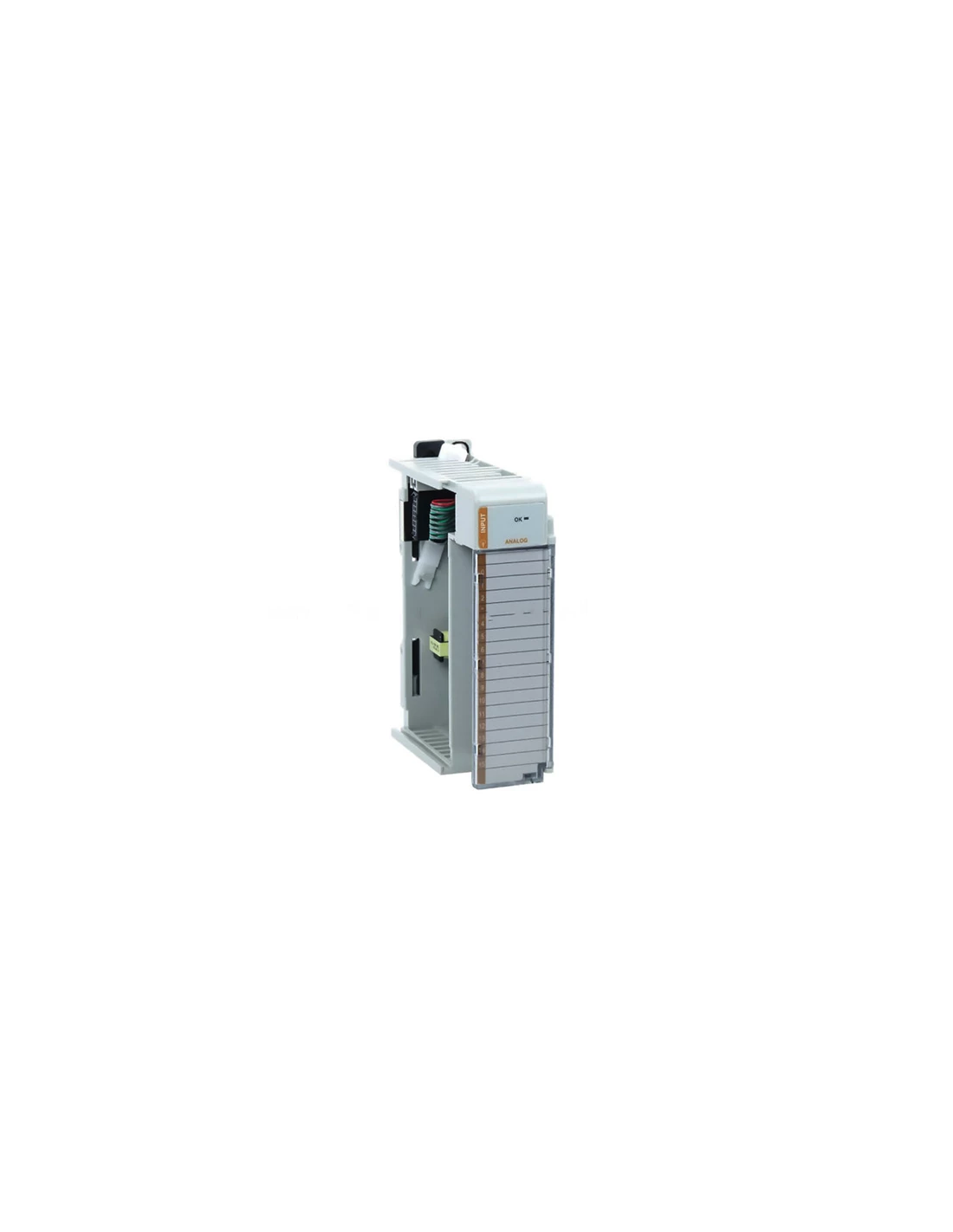

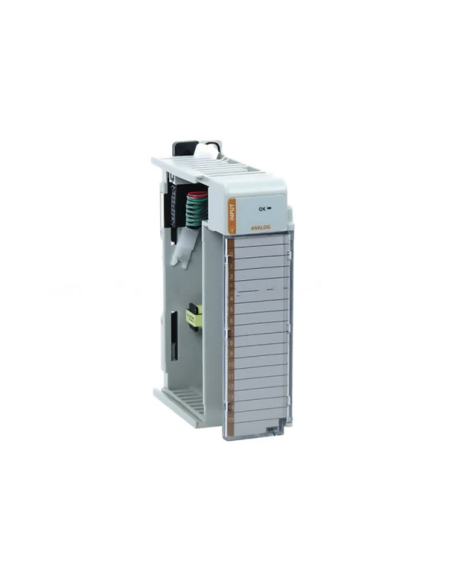

Moduł wejść 1769 Compact I/O - 1769-IF16C kompatybilny zarówno z programowalnym sterownikiem logicznym (PLC) MicroLogix 1500, jak i z programowalnymi sterownikami automatyki (PAC) CompactLogix. Model 1769-IF16C charakteryzuje się szesnastoma (16) kanałami wejściowymi single-ended o dużej gęstości, stworzonymi do integracji z polowymi urządzeniami dostarczającymi sygnały prądowe 0-20 mA lub 4-20 mA do modułowych kanałów wejściowych. Moduł 1769-IF16C jest stosowany w integracji z instrumentacją polową, obejmującą nadajniki, kontrolery. Jego funkcjonalność obejmuje także odbiór sygnałów zwrotnych od napędów o zmiennej częstotliwości (VFD), zaworów modulujących, mierników panelowych, rejestratorów danych i innych pokrewnych urządzeń. Wysoka rozdzielczość przetworników analogowo-cyfrowych, pozwala na dokładne pomiar i przetwarzanie sygnałów. Moduł obsługuje różne zakresy pomiarowe dla sygnałów analogowych, co zapewnia elastyczność w dopasowaniu do różnych typów czujników i urządzeń pomiarowych.
Moduł jest w stanie przyjąć szeroki zakres analogowych sygnałów wejściowych, obejmujący pełną skalę od 0 do 21 mA oraz od 3,2 do 21 mA. 1769-IF16C pobiera prąd w granicach 190 mA przy napięciu 5 V DC oraz 70 mA przy napięciu 24 V DC, generując przy tym 4,0 W ciepła. Co istotne, moduł prezentuje całkowitą dokładność wejściową na poziomie 0,5% dla opcjonalnych filtrów 16 Hz, 50 Hz i 60 Hz, a także dokładność dryfu wejściowego w granicach ± 0,0045%.
| Rodzaj produktu: |
Moduł wejść analogowych |
| Aktualny pełny zakres sygnału: |
0-21mA; 3,2 - 21 mA |
| Zakresy normalne sygnału prądowego: |
0-20mA; 4-20 mA |
| Zakres prądu wejściowego: |
0-21 mA |
| Ocena odległości zasilania: |
8 |
| Kompatybilne kontrolery: |
MicroLogix 1500; CompactLogix |
| Rezolucja: |
16 bitów (jednobiegunowy) 15 bitów plus znak (dwubiegunowy) |
| Diagnostyka kanału: |
Raportowanie przekroczenia lub przekroczenia zakresu przez bit, alarmy procesowe |
| Szerokość szczeliny: |
1 |
| Zalecany kabel: |
Belden™ 8761 (ekranowany) |
| Liczba wejść: |
16 wejść Single Ended |
| Numer części/nr katalogowy: |
1769-IF16C |
| Wymiar: |
118 mm x 87 mm x 35 mm |
| Linia produkcyjna: |
CompactLogix |
| Typ modułu: |
16-punktowy moduł analogowych wejść prądowych |
| Typ wejścia: |
Wejście analogowe |
| Prąd płyty montażowej: |
1,4 A przy 24 woltach |
| Pobór energii: |
33,6 W |
| Rozpraszanie mocy: |
7,5 W |
| Napięcie izolacji: |
30 woltów prądu stałego |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
