W systemach automatyki różnica między PNP i NPN potrafi zdecydować o tym, czy wejścia PLC zobaczą sygnał, czy uruchomienie stanie na prostym „brak sygnału”. Dobór czujnika do sterownika PLC jest banalny tylko na papierze. Ten wpis porządkuje temat tak, abyś po przeczytaniu wiedział, czym są czujniki pnp npn różnice, jak rozpoznać typ czujnika i typ wejść, jak wygląda sygnał wyjściowy w wersji typu pnp i typu npn, oraz jak zweryfikować połączenia za pomocą multimetru bez zgadywania.

Dobór czujnika do sterownika PLC wygląda prosto dopóki nie stoisz na uruchomieniu z maszyną, która nie widzi sygnału, mimo że czujnik świeci, ma zasilanie i na pierwszy rzut oka wszystko jest podłączone. W systemach automatyki to właśnie różnica między PNP i NPN dotyczy nie detekcji obiektu, tylko tego, jak zachowuje się wyjście czujnika względem wejścia PLC i jak płynie prąd w obwodzie. Jeśli typ wyjścia nie pasuje do typu wejść sterownika, efekt jest banalny i frustrujący jednocześnie: wejścia PLC nie dostają właściwego sygnału wyjściowego, a diagnoza zaczyna krążyć między okablowaniem, konfiguracją i rzekomą awarią sterownika. Problem nasila się wtedy, gdy mieszasz czujniki różnych producentów, modernizujesz starsze instalacje albo dopinasz nowe elementy do istniejącej szafy, w której standard był inny niż ten, który masz dziś na półce.

W praktyce wystarczy jeden błędny wybór typu czujnika, pomylony zacisk lub brak wspólnej masy, żeby sygnał wyglądał poprawnie na czujniku, a jednocześnie był nieczytelny dla wejścia sterownika. Dlatego ten wpis porządkuje temat od strony uruchomienia: jak podejść do przewodów (brązowy/niebieski/czarny), kiedy wejście pnp jest wymagane przez PLC, a kiedy NPN będzie jedyną poprawną opcją, oraz jak w kilka minut potwierdzić zachowanie sygnału pomocą multimetru bez zgadywania i bez rozkręcania połowy szafy.

Czujnik PNP - NPN różnice – kluczowa różnica sygnału i przepływ prądu w obwodzie

W większości przypadków chodzi o tranzystorowe wyjście czujnika i o to, jak przebiega przepływ prądu w obwodzie sterowania. Kluczowa różnica nie tkwi w samym wykryciu obiektu, tylko w tym, czy na wyjściu pojawia się sygnał dodatni i czy sygnał jest realizowany jako ściąganie do masy. W uproszczeniu PNP „podaje plus”, a NPN „podaje minus”, ale ważniejsze jest to, czy prąd płynie z wyjścia do wejścia, czy w przeciwnym kierunku, bo od tego zależy zgodność z wejścia sterownika.

W zapisie spotkasz też skojarzenia typu positive negative positive i negative positive negative, które opisują logikę przewodów w kontekście zasilania i wyjścia. Chodzi o to, czy po wykryciu obiektu sygnał jest źródłowany (source) jako dodatni, czy „ściągany” (sink) do zera.

Indukcyjny SICK IME – ten sam typ czujnika, ale PNP vs NPN stważa różnicę na wejściu PLC

W teorii PNP i NPN to tylko typ wyjścia, ale w praktyce ta różnica decyduje o tym, czy wejścia PLC zobaczą sygnał bez kombinowania. Najprościej ujmując: w wersji PNP czujnik po wykryciu obiektu podaje na wyjście stan dodatni, a w wersji NPN po wykryciu obiektu ściąga wyjście do masy. I to właśnie ten kierunek sygnału sprawia, że jeden typ pasuje do jednego standardu wejść, a drugi do innego, szczególnie gdy modernizujesz starszą instalację albo dokładasz czujniki do istniejącej szafy.

Dobrym przykładem z oferty SICK jest para bardzo podobnych indukcyjnych czujników zbliżeniowych z rodziny IME. Model IME12-04BPSZC0S (1040764) jest wykonaniem PNP, NO i pracuje na 10…30 V DC, więc po wykryciu obiektu „wystawia plus” na przewód wyjściowy. To jest dokładnie ten scenariusz, w którym typowe wejście PLC oczekujące sygnału dodatniego zareaguje od razu, bez żadnych obejść.

Z kolei IME12-04BNSZW2S (1040774) wygląda tak samo z punktu widzenia montażu i parametrów pracy (to nadal M12, Sn 4 mm, 10…30 V DC), ale jest wykonaniem NPN, NO. Tu zachowanie wyjścia jest odwrotne: po wykryciu obiektu czujnik nie podaje plusa, tylko zapewnia drogę do masy, czyli ściąga sygnał. Jeżeli taki czujnik podepniesz do wejścia oczekującego PNP, to na uruchomieniu często zobaczysz klasyczny objaw: czujnik świeci, zasilanie jest, a PLC nie widzi zmiany, bo elektrycznie nie dostaje tego, czego oczekuje.

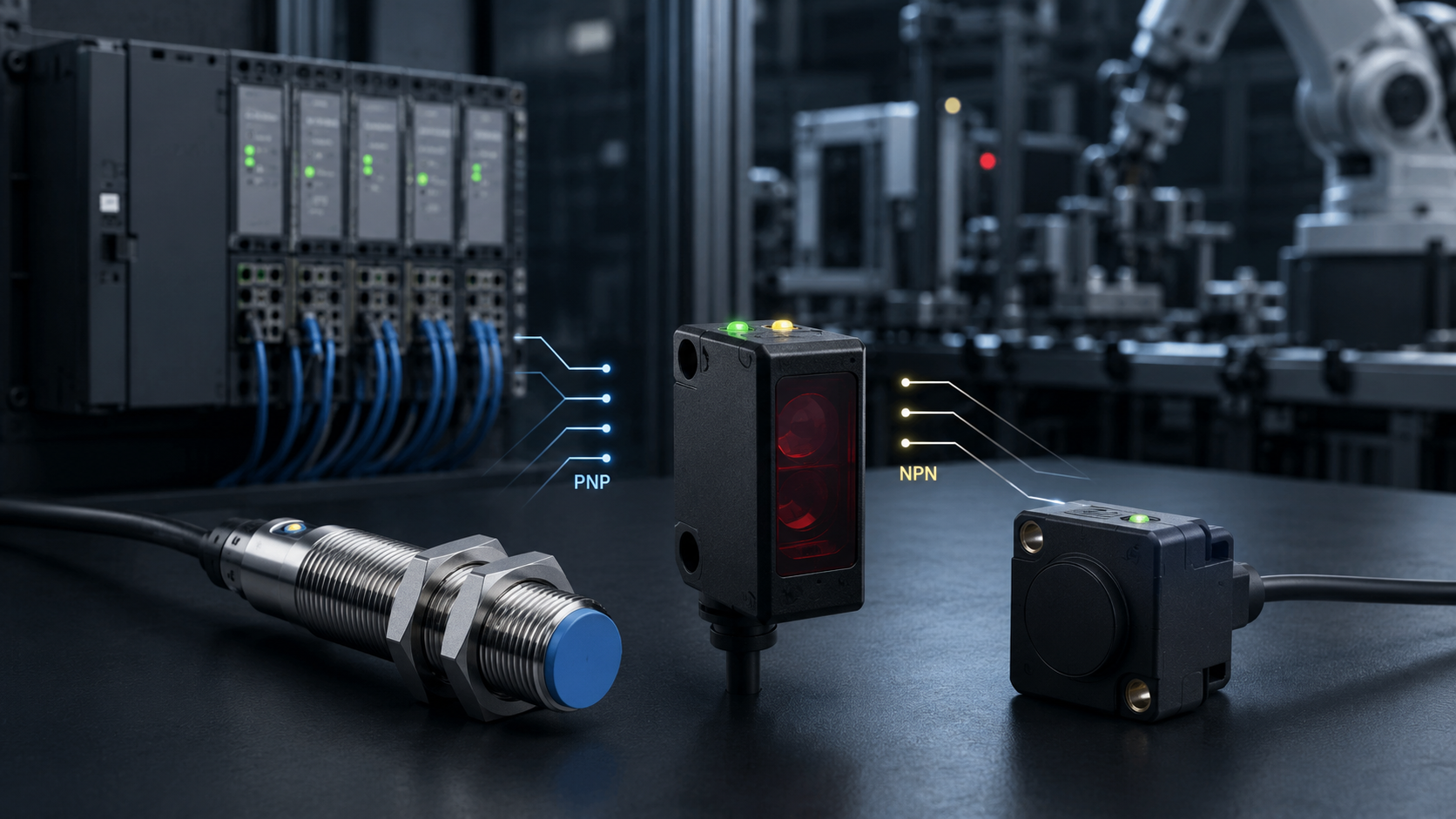

W niektórych fotoelektrycznych SICK spotyka się wyjście typu push-pull (PNP/NPN), czyli jeden czujnik może współpracować z oboma standardami wejść. To jest bardzo wygodne, gdy chcesz ujednolicić magazyn części, a masz w zakładzie mieszankę sterowników i standardów wejść, bo zamiast trzymać dwa warianty tego samego czujnika, trzymasz jeden, który da się dopasować do sytuacji.

PNP i NPN – czym różnią się czujniki PNP i NPN w systemach sterowania

W systemami sterowania PNP i NPN są dwoma rozwiązaniami tego samego problemu: jak bezpiecznie i jednoznacznie przekazać stan czujnika do sterownika. Różnią się kierunkiem, w jakim zachodzi prąd, oraz tym, czy wyjście wysterowuje dodatnie napięcie, czy realizuje stan przez napięcie ujemne względem wejścia. To nie jest kosmetyka, bo wejście PLC może być zbudowane w logice „wejście pnp” (oczekuje plusa na wejściu) lub w logice „wejście NPN” (oczekuje ściągania do masy).

Jeśli pomylisz typ, czujnik może być poprawnie podłączone, świecić LED, a sterownik nie zobaczy sygnału, bo warunek elektryczny nie zostanie spełniony.

Charakterystyka czujników PNP – tranzystor PNP, sygnał dodatni i co oznacza wyjście

Charakterystyka czujników PNP opiera się na tym, że element wykonawczy wyjścia to tranzystor pnp, a po wykryciu obiektu czujnik generuje sygnał dodatni na przewodzie wyjściowym. W praktyce oznacza to, że wyjście czujnika „podaje plus” na wejście sterownika, czyli na zacisku wejściowym PLC pojawia się dodatnie napięcie względem masy. Czujniki PNP są standardem w automatyce przemysłowej w Europie.

W typowej kolorystyce przewodów czujnika 3-przewodowego brązowy przewód to plus zasilania, niebieski przewód to masa (0 V), a czarny przewód to wyjście sygnałowe.

W wariancie PNP, w przypadku pnp, po wykryciu obiektu na czarnym przewodzie pojawia się stan wysoki, czyli „plus” w stosunku do masy. To jest powód, dla którego czujniki PNP są powszechnie stosowane w nowoczesnych instalacjach z wejściami typu sourcing/PNP.

Czujniki NPN – dlaczego wyjście podaje napięcie ujemne

Czujniki NPN działają inaczej, bo wyjście jest zrealizowane tak, że po wykryciu obiektu czujnik „zamyka do masy”, czyli ściąga sygnał do 0 V. To jest sedno: NPN różnią się tym, że zamiast podawać plus, realizują stan przez „ściąganie” prądu, a w uproszczonym opisie mówi się, że wyjście podaje napięcie ujemne (czyli na wejściu sterownika pojawia się stan niski względem dodatniego zasilania). W praktyce sterownik widzi sygnał wtedy, gdy wejście jest poprawnie zbudowane jako wejście typu sinking/NPN i ma właściwie ustawiony wspólny potencjał.

W instalacjach, gdzie od lat funkcjonuje standard NPN, typowe jest to, że sterownik ma wspólny „+” dla wejść, a czujnik wysterowuje masę. Dlatego temat „npn czy pnp” jest kluczowy przy modernizacjach i rozbudowie.

Czujnik indukcyjny – czujnik zbliżeniowy, czujnik indukcyjny NPN i dobór do konkretnego zastosowania

Najczęściej problem PNP/NPN pojawia się przy czujnikach, które są używane masowo, czyli czujnik indukcyjny i szerzej czujnik zbliżeniowy. Sam typ detekcji (indukcyjny) nie narzuca PNP ani NPN, bo możesz dobrać ten sam czujnik w wersji PNP lub czujnik npn, a nawet w wersjach NO/NC. Dlatego dobór zależy od konkretnego zastosowania, a dokładniej od tego, jak wygląda typ wejść w PLC, jakie jest napięcie zasilania i jak jest zrobione wspólne podłączenie masy lub plusa.

Jeśli w szafie masz wejścia PLC typu PNP, to czujnik indukcyjny NPN będzie wyglądał na sprawny, ale sygnał może nie wejść w oczekiwany próg wejściowy. Z drugiej strony, w starszych instalacjach, gdzie standardem były wejścia NPN, przejście na PNP bez sprawdzenia może skończyć się koniecznością zmiany okablowania lub zastosowania elementu pośredniego.

Czujnik indukcyjny NPN w starszych instalacjach – kiedy NPN zależy od typu wejść i konfiguracji

W starszych instalacjach częściej spotyka się NPN, bo to był popularny standard w części rynków i urządzeń. W takich przypadkach npn zależy głównie od tego, czy wejścia sterownika mają wspólny plus i czy są zbudowane do pracy z wyjściami sinking. Jeśli do takiego układu dołożysz czujnik PNP „bo jest powszechnie stosowane”, możesz wprowadzić niezgodność, która będzie wyglądała jak problem czujnika, a w rzeczywistości jest problemem typu wejść. NPN jest preferowany w urządzaniach z wejściami typu sinking.

Dlatego przy modernizacjach zawsze warto sprawdzić, jak jest rozwiązane wspólne zasilanie wejść PLC, jak jest opisana sekcja wejściowa w dokumentacji oraz czy w szafie nie ma już gotowych listw zaciskowych pod NPN.

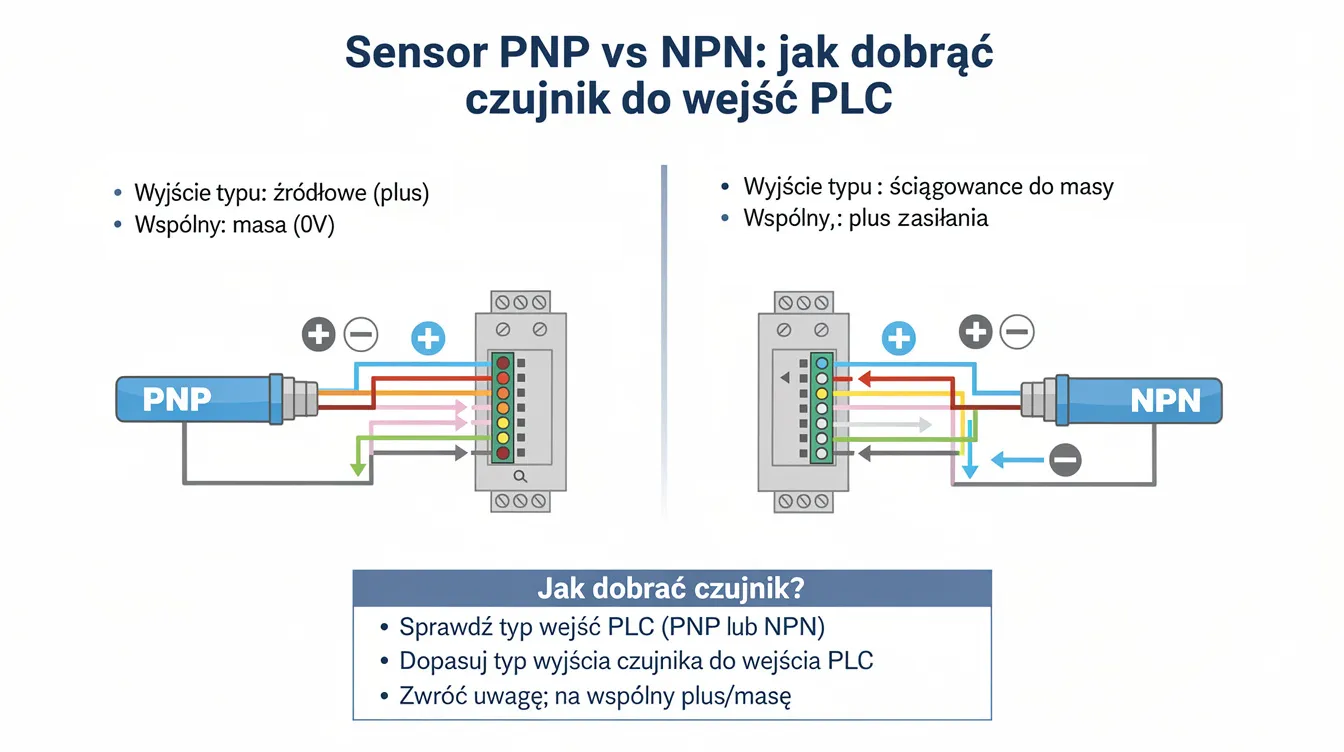

Wejścia PLC i wejścia sterownika – dobór typu czujnika do sterownika PLC

Kluczowe znaczenie ma dopasowanie wejścia plc do typu czujnika. Jeśli sterownika plc ma wejścia typu PNP (wejścia sourcing), wybierasz czujniki PNP, bo wejście oczekuje dodatniego napięcia z wyjścia czujnika. Jeśli sterownik ma wejścia typu NPN (wejścia sinking), dobierasz czujniki NPN, bo wejście jest zbudowane tak, by wykryć ściąganie sygnału do masy i utrzymać zgodność wymagań technicznych systemu.

Ta zgodność przekłada się bezpośrednio na niezawodność systemu, bo błędny dobór typu sygnału powoduje niejednoznaczne stany, błędy diagnostyczne i trudne do powtórzenia problemy na uruchomieniu. Dodatkowo w wielu aplikacjach czujniki są podłączone na długich trasach, więc znaczenie ma też okablowanie, sposób prowadzenia masy i jakość połączeń.

Wejścia PLC są zbudowane tak, żeby wykrywać stan logiczny dopiero wtedy, gdy na zacisku wejściowym spełniony jest warunek napięciowo-prądowy, czyli kiedy prąd w obwodzie płynie w oczekiwanym kierunku i z oczekiwanego potencjału. Dlatego dobór typu czujnika zawsze zaczyna się od tego, jakiego typu wejść używasz w sterowniku. Jeśli to pomylisz, efekt jest klasyczny: czujnik świeci, zasilanie jest poprawne, a wejścia sterownika pozostają w stanie 0, bo na zacisku nie pojawia się właściwy sygnał.

W praktyce, w nowoczesnych instalacjach przemysłowych w Europie najczęściej spotkasz czujniki PNP i wejścia PLC przygotowane pod sygnał dodatni, bo to najprostsze i najbardziej przewidywalne przy 24 V DC. Dobrym, codziennym przykładem są sterowniki Siemens SIMATIC S7-1200 (np. CPU 1212C/1214C/1215C) oraz SIMATIC S7-1500 (np. CPU 1511-1 PN/1513-1 PN), gdzie standardowe moduły wejść cyfrowych są projektowane do pracy z czujnikami 24 V DC w typowej logice przemysłowej. W takim układzie czujnik PNP po wykryciu obiektu podaje dodatnie napięcie na wejście, a sterownik widzi stan 1 bez żadnych sztuczek z obciążeniem.

Z kolei temat NPN wraca najczęściej w dwóch sytuacjach: w starszych instalacjach oraz w układach, gdzie standard wejść jest inny niż typowy europejski PNP. Przykładowo, jeśli trafiasz na starszy park maszynowy, gdzie wejścia sterownika są zorganizowane jako sinking/NPN (albo masz wejścia z wspólnym plusem, a czujnik ma ściągać do masy), to czujniki NPN będą działać naturalnie, a czujnik PNP może w ogóle nie zostać poprawnie rozpoznany bez przebudowy obwodu. Podobnie bywa w niektórych starszych rozwiązaniach z przekaźnikami pośrednimi, gdzie logika wejścia jest „odwrócona” w stosunku do współczesnych standardów szafowych.

Doborze zawsze sprawdź w dokumentacji sterownika albo modułu wejść cyfrowych, czy wejście jest opisane jako sourcing (PNP) czy sinking (NPN), a potem dobierz czujnik do tego typu. Jeśli nie masz dokumentacji pod ręką, można to zwykle szybko zweryfikować pomiarem na zaciskach wejściowych i sprawdzeniem, jak rozwiązany jest wspólny potencjał grupy wejść (masa czy plus) – to wprost pokazuje, czy sterownik oczekuje sygnału dodatniego, czy ściągania do masy.

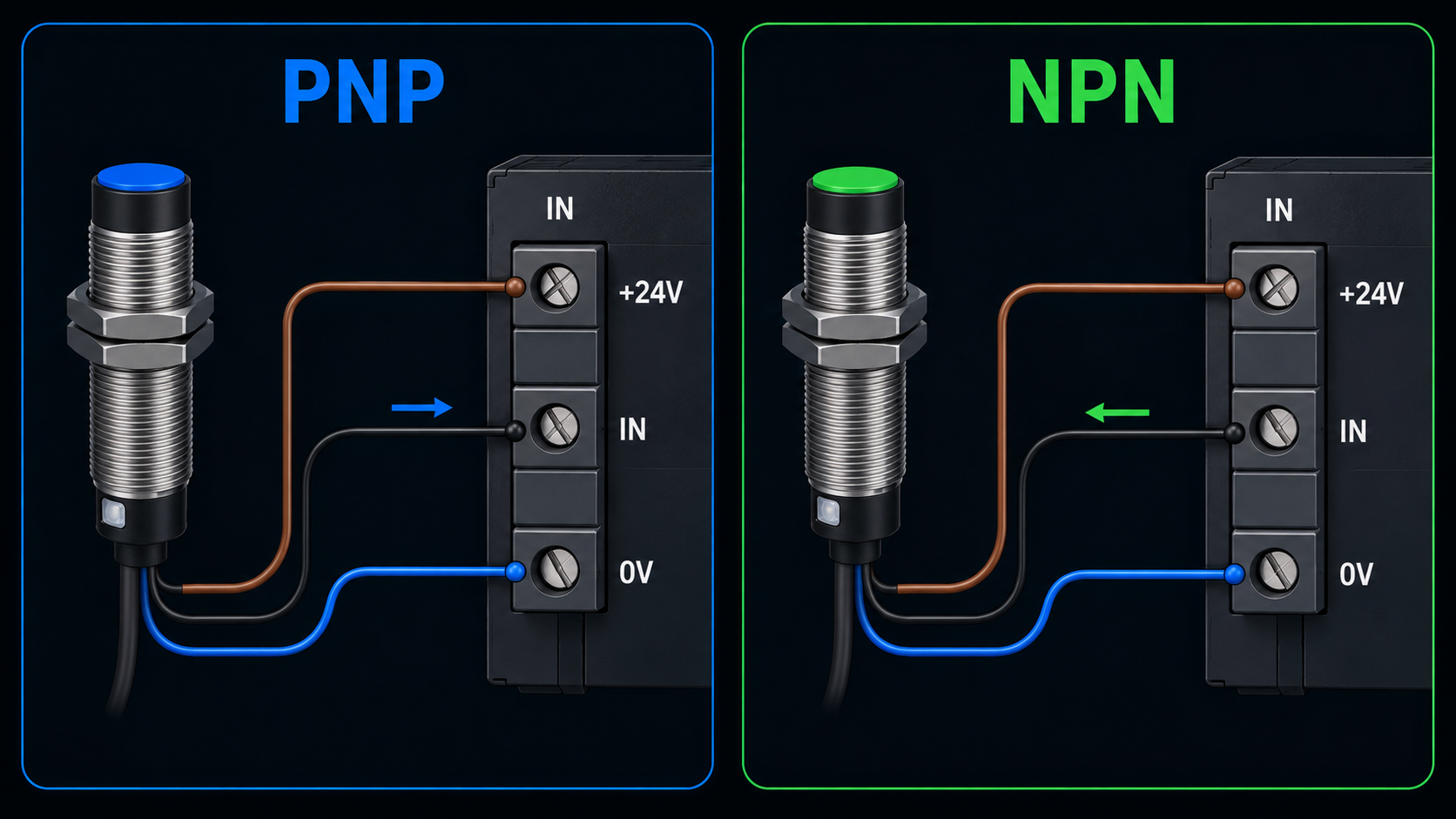

Napięcie zasilania, zasilania i masy – brązowy przewód, niebieski przewód, czarny przewód oraz zaciski

W typowym czujniku 3-przewodowym kolorystyka jest standardem i bardzo często ratuje czas na obiekcie. Brązowy przewód idzie na „+” zasilania (np. 24 V DC), niebieski przewód idzie na masę (0 V), a czarny przewód jest przewodem sygnałowym, czyli wyjściem. To brzmi banalnie, ale większość „dziwnych” przypadków wynika z pomyłki na zacisku, podłączenia masy do złego punktu lub nieciągłości przewodu.

W tym miejscu warto pamiętać, że samo napięcie na zasilaniu nie wystarczy, jeśli masa jest „pływająca” lub źle połączona. Nawet poprawnie dobrany typ PNP/NPN może działać niestabilnie, jeśli obwód nie ma wspólnego odniesienia.

Podłącz czerwoną sondę i ustaw multimetr – szybka weryfikacja sygnału pomocą multimetru

Jeśli nie masz pewności, co faktycznie robi wyjście czujnika, najszybsza weryfikacja to pomiar pomocą multimetru. Najpierw ustaw multimetr na pomiar napięcia DC, dobierz zakres pod 24 V, a następnie sprawdź zasilanie między brązowym a niebieskim przewodem. Później, aby sprawdzić wyjście, podłącz czerwoną sondę multimetru do czarnego przewodu (wyjście), a czarną sondę do niebieskiego przewodu (masa). W czujniku PNP po wykryciu obiektu powinieneś zobaczyć, że na wyjściu pojawia się dodatnie napięcie, czyli sygnał dodatni względem masy, natomiast w czujniku NPN w tej konfiguracji napięcie może nie „rosnąć” w ten sam sposób, bo wyjście pracuje przez ściąganie do masy, a wynik zależy od tego, jak zbudowane jest obciążenie wejścia i jak jest realizowane zasilanie wejść PLC.

Jeżeli chcesz zweryfikować zachowanie NPN książkowo, pomiar trzeba wykonać świadomie z uwzględnieniem obciążenia wejścia. Dlatego w przypadku wątpliwości najlepiej mierzyć w konfiguracji z podłączonym wejściem PLC lub ze sztucznym obciążeniem.

Przepływ prądu i obciążenie – co faktycznie dzieje się na wyjściu czujnika

Warto zrozumieć jeden mechanizm, bo on tłumaczy 90% błędów. Wyjście czujnika to tranzystor, który wysterowuje obciążenie. Gdy czujnik jest PNP, tranzystor podaje dodatnie napięcie na obciążenie i prąd płynie z wyjścia do wejścia, a następnie do masy. Gdy czujnik jest NPN, czujnik zapewnia drogę do masy, więc prąd płynie z „+” wejścia przez obciążenie do wyjścia czujnika, a potem do masy. Jeśli obciążenie jest zbudowane inaczej (np. inne wejście, przekaźnika, nietypowe wejście sterownika), cała logika może przestać być czytelna.

To jest też powód, dla którego czasem czujnik działa na stole, a nie działa po montażu w maszynie, bo w maszynie zmienia się obwód, połączenia, spadki napięć i sposób prowadzenia masy.

Jeżeli musisz połączyć czujnik PNP z wejściem NPN lub odwrotnie i nie chcesz przebudowywać całego okablowania, rozwiązaniem bywa element pośredni, np. wejście przez przekaźnika albo przez odpowiedni interfejs separujący. W prostych przypadkach przekaźnik „przetłumaczy” logikę sygnału, ale trzeba pamiętać o ograniczeniach czasowych, trwałości i o tym, że przekaźnik wprowadza dodatkowe punkty awarii. W obwodach indukcyjnych i przy elementach wykonawczych często stosuje się też diody zabezpieczające (ochrona przed przepięciami), bo to poprawia niezawodność, ale nie zastępuje poprawnego doboru PNP/NPN.

Jeśli aplikacja jest krytyczna, lepiej dobrać czujnik zgodny z wejściem PLC niż „ratować” się przekaźnikiem.

Okablowanie i połączenia – najczęstsze błędy, które wyglądają jak problem typu PNP/ NPN

Nawet dobrze dobrany typ czujnika potrafi nie działać przez drobiazg w okablowaniu. Najczęstsze błędy to zamiana przewodów na zacisku, brak wspólnej masy, błędne prowadzenie masy, pomyłka w podłączeniu wyjścia do innego wejścia niż planowane, albo brak obciążenia wejścia w przypadku specyficznych modułów. Czasem problemem jest też to, że sygnał jest poprawny, ale wejście PLC jest skonfigurowane inaczej niż zakładano, np. ma filtr czasowy lub próg detekcji, który w danych warunkach nie jest spełniony.

Jeżeli połączenia są poprawne, a sygnał nadal nie jest widoczny, wróć do podstaw: sprawdź napięcie zasilania, masę, typ wejścia PLC, a dopiero potem szukaj problemu w samym czujniku.

Podsumowanie: NPN czy PNP i dlaczego ma to kluczowe znaczenie

Wybór między tymi dwoma typami sprowadza się do zgodności wyjścia czujnika z wejściem sterownika. PNP daje sygnał dodatni i pasuje do wejść PLC oczekujących plusa, NPN działa przez ściąganie do masy i pasuje do wejść PLC przygotowanych na taki sposób pracy. Gdy typ jest dobrany prawidłowo, uruchomienie jest szybkie, a niezawodność systemu rośnie, bo diagnostyka i serwis nie walczą z problemami wynikającymi z samego niedopasowania elektrycznego.
