Modułowy system I/O, który łatwo może być stosowany w różnych aplikacjach, posiada stopień ochrony IP20, został zaprojektowany tak aby zmaksymalizować wygodę stosowania i zmaksymalizować funkcjonalność.

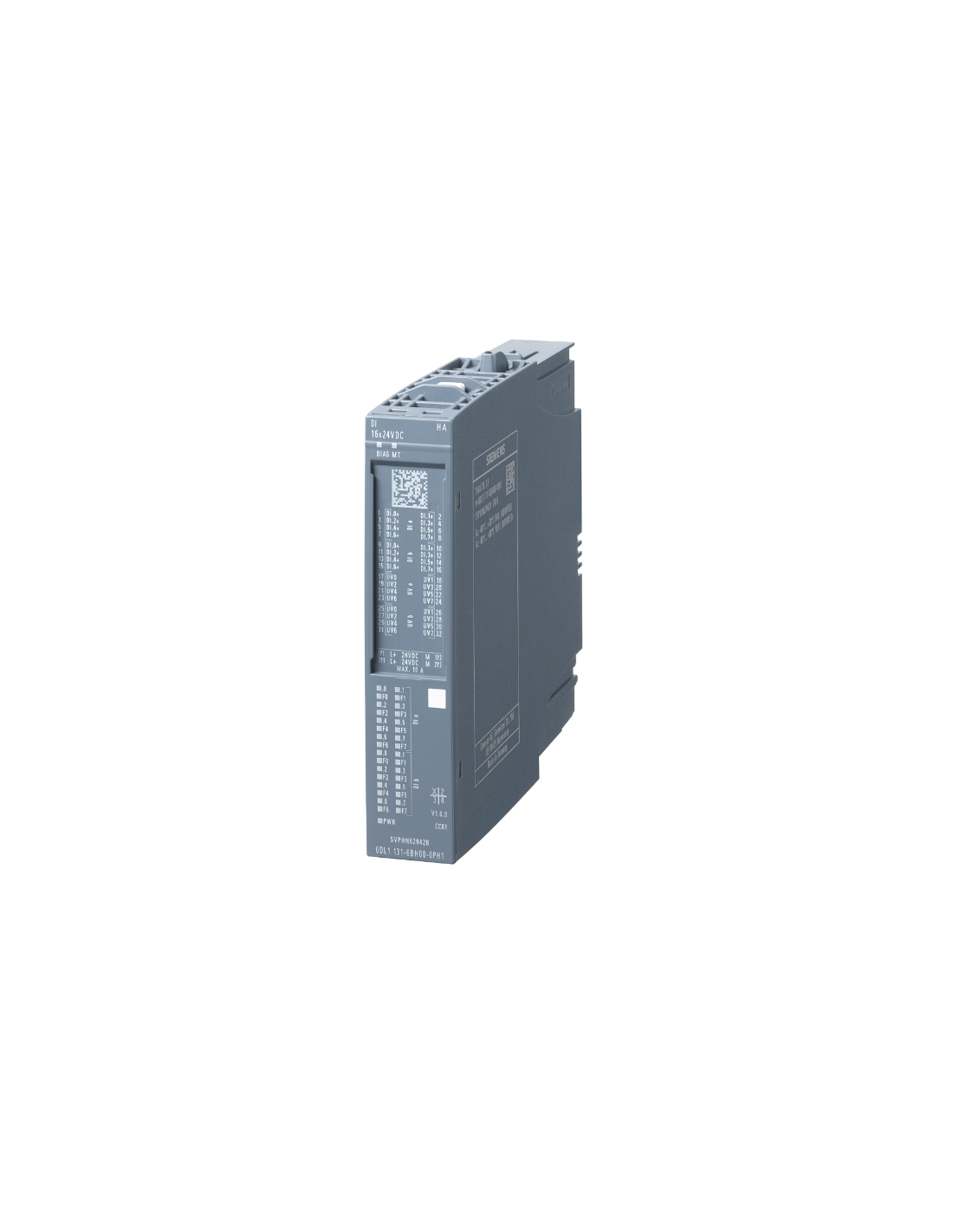

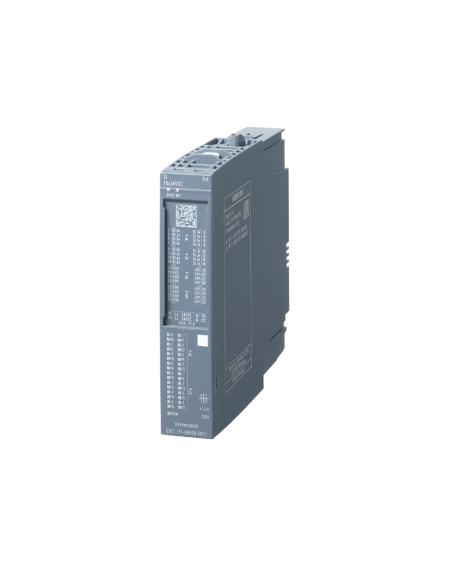

Moduł rozszerzeń dla stacji rozproszonych we/wy binarnych SIMATIC ET 200SP HA -
6DL1131-6BH00-0PH1 posiada łącznie 16 wyjść typu HART, których parametry to 24 V DC. moduł posiada zintegrowane funkcje diagnostyczne, które obejmują zasilanie, zwarcie czy przerwanie przewodu. Moduł z trybem DI, MSI oraz izochronicznym, obsługuje dane I&M od 0 do 3. Konfiguracja urządzenia, integracja z systemem czy inżynieria odbywa się za pomocą oprogramowania STEP 7 TIA Portal w wersji od V13 SP1. Kompaktowe wymiary urządzenia tej klasy są możliwe dzięki wykorzystaniu dużej gęstości kanałów, niewielkie rozmiary ułatwiają wykorzystanie zaoszczędzonej przestrzeni wewnątrz szafy sterowniczej.
Konfiguracja systemu stacji ET 200SP jest prosta w skalowaniu i rozsądnie zoptymalizowana kosztowo rozbudowana o kompleksową bazę cyfrowych i analogowych modułów IO. SIMATIC ET 200SP jest o około 50% węższy niż inne porównywalne rozproszone peryferia. Dzięki wysokości około 115 milimetrów system może pomieścić 16 kanałów z podłączeniem jednoliniowym bez wtyczek AUX. W celu zachowania optymalnie jak najmniejszych rozmiarów, moduł zasilania do tworzenia grup obciążenia jest zintegrowany z systemem SIMATIC ET 200SP.
Moduły o podwyższonym standardzie bezpieczeństwa Failsafe I/O umożliwiają integrację z systemami związanymi z bezpieczeństwem za pomocą SIMATIC Safety Integrated. Funkcje bezpieczeństwa wymagane do pracy bezawaryjnej są zintegrowane w modułach. Moduły można stosować w obwodach bezpieczeństwa do Kat. 4 / SIL 3. System ET 200SP oferuje bezpieczne wejścia cyfrowe i analogowe, Ponadto istnieje przełącznik F do wyłączania standardowych modułów I/O oraz do bezpiecznego sterowania rozrusznikami silników ET 200pro w połączeniu z modułem ASM 400V. Cyfrowe moduły sygnałowe Failsafe F-DI /F-DQ odpowiadają rozmiarom modułów standardowych. Bezpieczeństwo funkcjonalne jest certyfikowane zgodnie z normą EN 61508. Zostały zaprojektowane do zastosowań związanych z bezpieczeństwem do poziomu SIL 3 zgodnie z EN 62061 i PL e zgodnie z ISO 13849. Jedną ze specjalnych cech modułów F SIMATIC ET 200SP jest to, że adresy F są przydzielane przez inżynierię podczas uruchamiania. Upraszcza to proces konfiguracji i oszczędza czas.
| Napięcie zasilania dla DC |
19,2..28,8 V |
| Rodzaj napięcia zasilającego |
DC |
| Liczba wejść cyfrowych |
16 |
| Konfigurowalne wejścia cyfrowe |
tak |
| Prąd wejściowy w przypadku sygnału 1 |
2,5 mA |
| Dopuszczalne napięcie na wejściu |
-30..30 V |
| Rodzaj napięcia wejściowego |
DC |
| Rodzaj wyjścia cyfrowego |
bez |
| Z interfejsem optycznym |
nie |
| Obsługuje protokół dla TCP/IP |
nie |
| Obsługuje protokół dla CAN |
nie |
| Obsługuje protokół dla INTERBUS |
nie |
| Obsługuje protokół dla ASI |
nie |
| Obsługuje protokół dla KNX |
nie |
| Obsługuje protokół dla MODBUS |
nie |
| Obsługuje protokół dla Data-Highway |
nie |
| Obsługuje protokół dla DeviceNet |
nie |
| Obsługuje protokół dla SUCONET |
nie |
| Obsługuje protokół dla LON |
nie |
| Obsługuje protokół dla PROFINET CBA |
nie |
| Obsługuje protokół dla SERCOS |
nie |
| Obsługuje protokół dla Foundation Fieldbus |
nie |
| Obsługuje protokół dla EtherNet/IP |
nie |
| Obsługuje protokół dla DeviceNet Safety |
nie |
| Obsługuje protokół dla INTERBUS-Safety |
nie |
| Obsługuje protokół dla SafetyBUS p |
nie |
| Obsługuje protokół dla pozostałych systemów magistrali |
nie |
| Standard radiowy Bluetooth |
nie |
| Standard radiowy WLAN 802.11 |
nie |
| Standard radiowy GPRS |
nie |
| Standard radiowy GSM |
nie |
| Standard radiowy UMTS |
nie |
| IO-Link Master |
nie |
| Składnik systemu |
tak |
| Stopień ochrony (IP) |
IP20 |
| Możliwy montaż na szynie nośnej |
tak |
| Możliwy montaż na ścianie/montaż bezpośredni |
nie |
| Możliwy montaż z przodu |
tak |
| Możliwy montaż w szafie typu Rack |
tak |
| Szerokość |
22,5 mm |
| Wysokość |
115 mm |
| Głębokość |
138 mm |
| EAN |
4047622331064 |
| UPC |
804766484261 |
| Numer statystyczny towaru |
85389091 |
| Oznaczenie katalogu |
STPCS7 |
| FAGR |
4D62 |
| Kod grupy |
R336 |
