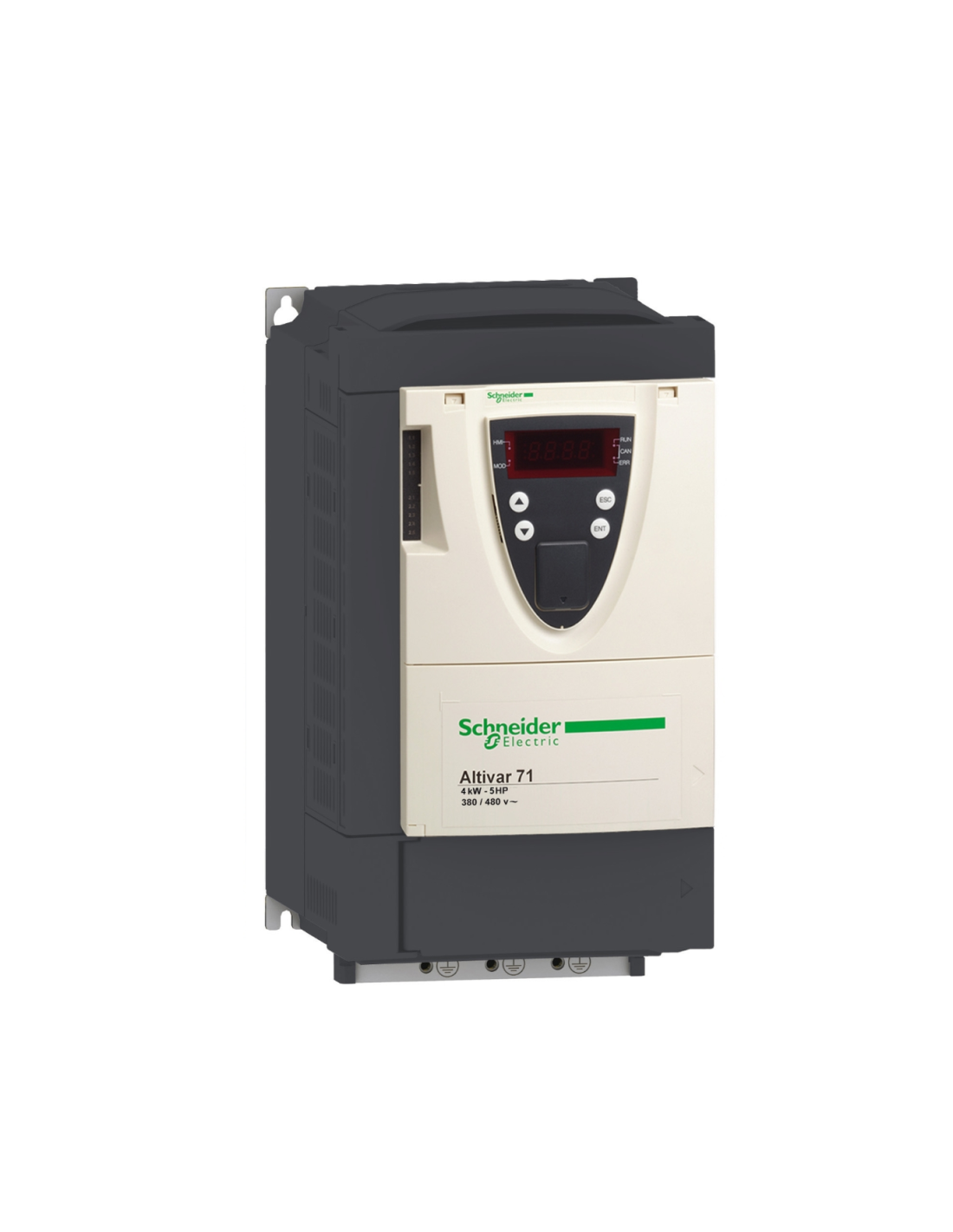

Falownik Schneider Electric Altivar 71 - ATV71HU30N4Z to przemiennik częstotliwości z serii Altivar 71, przeznaczony do sterowania silnikami w aplikacjach maszynowych. Jest to falownik o mocy 3 kW / 4 HP, dla zasilania trójfazowego 380…480 V AC, wyposażony w filtr EMC, z wbudowaną komunikacją CANopen i Modbus, dostarczany bez terminala graficznego. Falownik z rodziny ATV71 zaprojektowany do bardziej rozbudowanych układów napędowych; "complex", "high-power machines".
Przemiennik częstotliwości - ATV71HU30N4Z należy do grupy napędów Altivar 71, które umożliwiają sterowanie wektorowe strumieniem z czujnikiem lub bez czujnika oraz sterowanie wektorowe z lub bez sprzężenia prędkości. Modułowa konstrukcja falownika pozwala na rozbudowę o opcje komunikacyjne oraz dodatkowe funkcje wejść i wyjść. W oznaczeniu z końcówką -Z producent wskazuje wykonanie bez terminala graficznego, co ma znaczenie przy kompletacji urządzenia i osprzętu operatorskiego.
Napęd pracuje z prądem liniowy 10,7 A przy 380 V oraz 9,0 A przy 480 V, przy mocy pozornej 7,2 kVA. Znamionowy prąd wyjściowy napędu wynosi 7,8 A, a maksymalny prąd przeciążeniowy osiąga 11,7 A przez 60 s oraz 12,9 A przez 2 s. Parametry te odnoszą się do pracy ciągłej przy temperaturze otoczenia 50°C i fabrycznie ustawionej częstotliwości przełączania.
Napęd może współpracować z kablem ekranowanym do 50 m lub nieekranowanym do 100 m, a standardowa sekcja sterowania obejmuje między innymi 2 wejścia analogowe, 1 wyjście analogowe, 6 wejść logicznych z możliwością pracy wejścia LI6 również jako wejścia dla czujnika PTC, dwa przekaźniki programowalne oraz wejście funkcji bezpieczeństwa Power Removal. Falownik zgodny z wymaganiami EN 954-1, ISO 13849-1 oraz IEC/EN 61508.
Wymiary mechaniczne tego wykonania są typowe dla średniej wielkości napędów ATV71. Dla grupy obejmującej ATV71HU30N4 wymiary to szerokość 155 mm, wysokość 260 mm, głębokość 187 mm z terminalem graficznym oraz odpowiednio mniejsze wymiary głębokości dla wersji bez terminala. W karcie wymiarowej dla tej grupy masa wynosi około 4,0 kg. Napęd jest przewidziany do montażu pionowego, z odpowiednią przestrzenią wentylacyjną dla chłodzenia.
