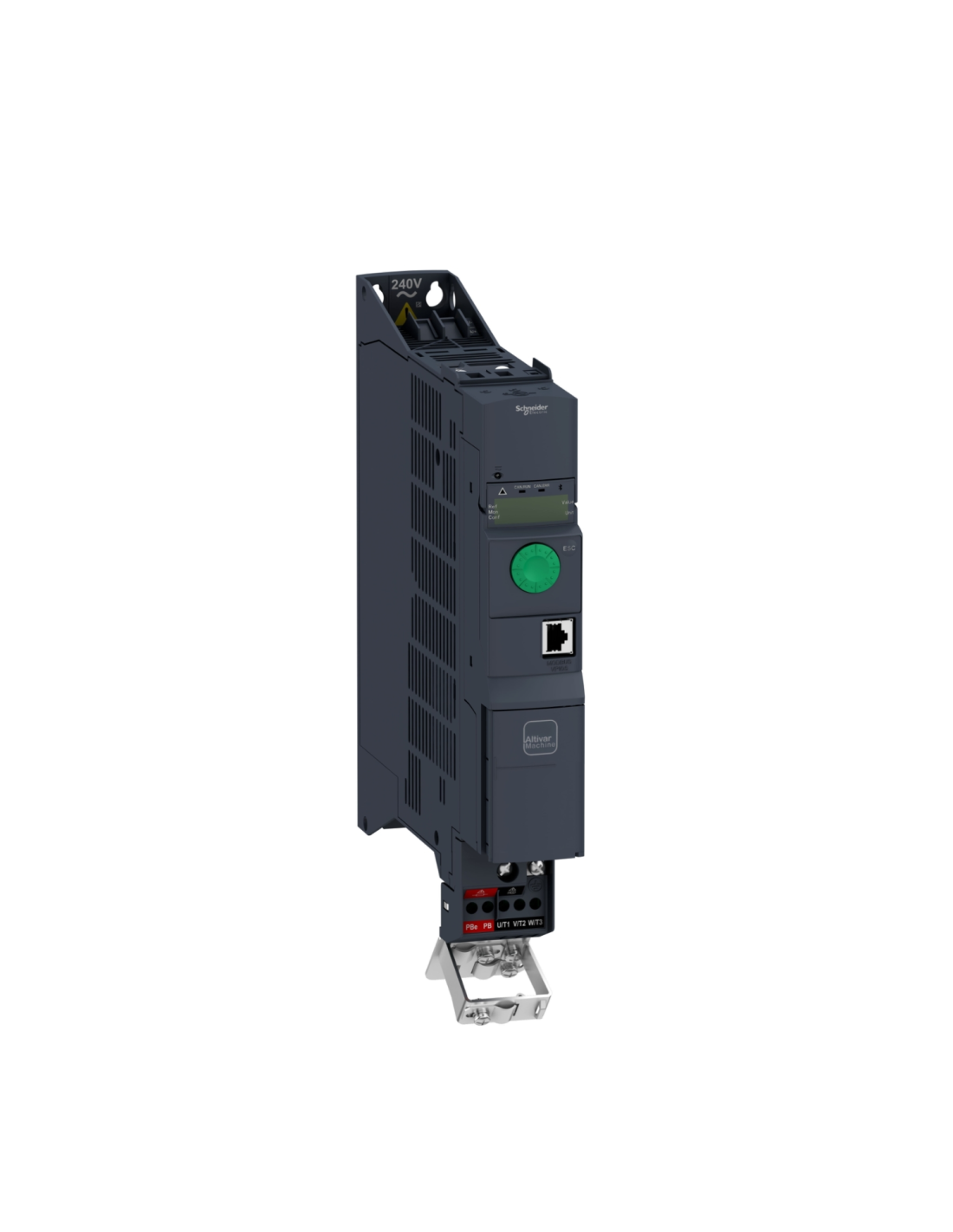

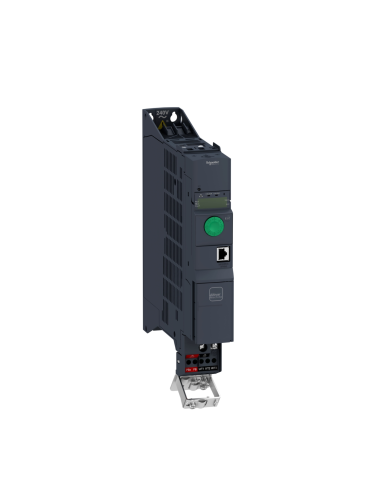

Przemiennik częstotliwości z serii Schneider Electric Altivar Machine ATV320 - ATV320U15N4B to falownik przeznaczony do zasilania silników asynchronicznych i synchronicznych w aplikacjach maszynowych. Falownik wykonany w formie booksize, dla zasilania 3-fazowego 380-500 V 50/60 hz, o mocy 1,5 kW w klasie Heavy Duty, z wbudowanym filtrem EMC klasy C2 i stopniem ochrony IP20. Kompaktowa przetwornica serii ATV320 do zastosowań typu complex machines - bardziej wymagających układów sterowania maszyną.
Falownik ATV320 - ATV320U15N4B pracuje z prądem liniowym 6,5 A przy 380 V oraz 4,9 A przy 500 V, a jego ciągły prąd wyjściowy wynosi 4,1 A przy 4 kHz. Dla przeciążenia chwilowego napęd osiąga 6,2 A przez 60 s, co odpowiada pracy w klasie ciężkiej. Falownik udostępnia szeroki zestaw trybów sterowania, w tym sterowanie U/f 2-punktowe, U/f 5-punktowe, quadratic U/f Energy Saving, bezczujnikowe sterowanie wektorowe dla silników asynchronicznych oraz bezczujnikowe sterowanie wektorowe dla silników synchronicznych. Napęd ma również regulator PID, rampy U, S, liniowe i konfigurowalne, hamowanie do zatrzymania przez wtrysk DC oraz moment hamujący do 170% przy użyciu rezystora hamowania przez 60 s.
W komunikacji podstawowej urządzenie obsługuje Modbus RTU i CANopen, a przez karty opcjonalne może współpracować także z sieciami EtherCAT, DeviceNet, Ethernet/IP, Profibus DP V1, Profinet oraz Ethernet Powerlink. W obszarze safety dostępne są funkcje STO (SIL 3), SS1, SMS, SLS i GDL. Sam napęd ma również rozbudowaną część wejść i wyjść: 3 wejścia analogowe, 7 wejść cyfrowych i 3 wyjścia cyfrowe, co pozwala zbudować lokalny układ sterowania bez natychmiastowego dokładania zewnętrznych modułów sygnałowych.
Obudowa ma wymiary 45 × 325 × 245 mm, masa produktu wynosi 2,5 kg, a chłodzenie falownika realizowane jest wentylatorowo. Falownik jest przeznaczony do pracy pionowej z odchyleniem ±10°, w temperaturze otoczenia -10…50°C bez deratingu oraz 50…60°C z deratingiem, przy wilgotności względnej 5…95% bez kondensacji.
