Interfejs ten cechuje się lepszą reakcją na dotyk klawiatury oraz doskonałą precyzją wprowadzania danych. Zaprojektowany został z myślą o zapewnieniu użytkownikowi bardziej intuicyjnego dostępu.

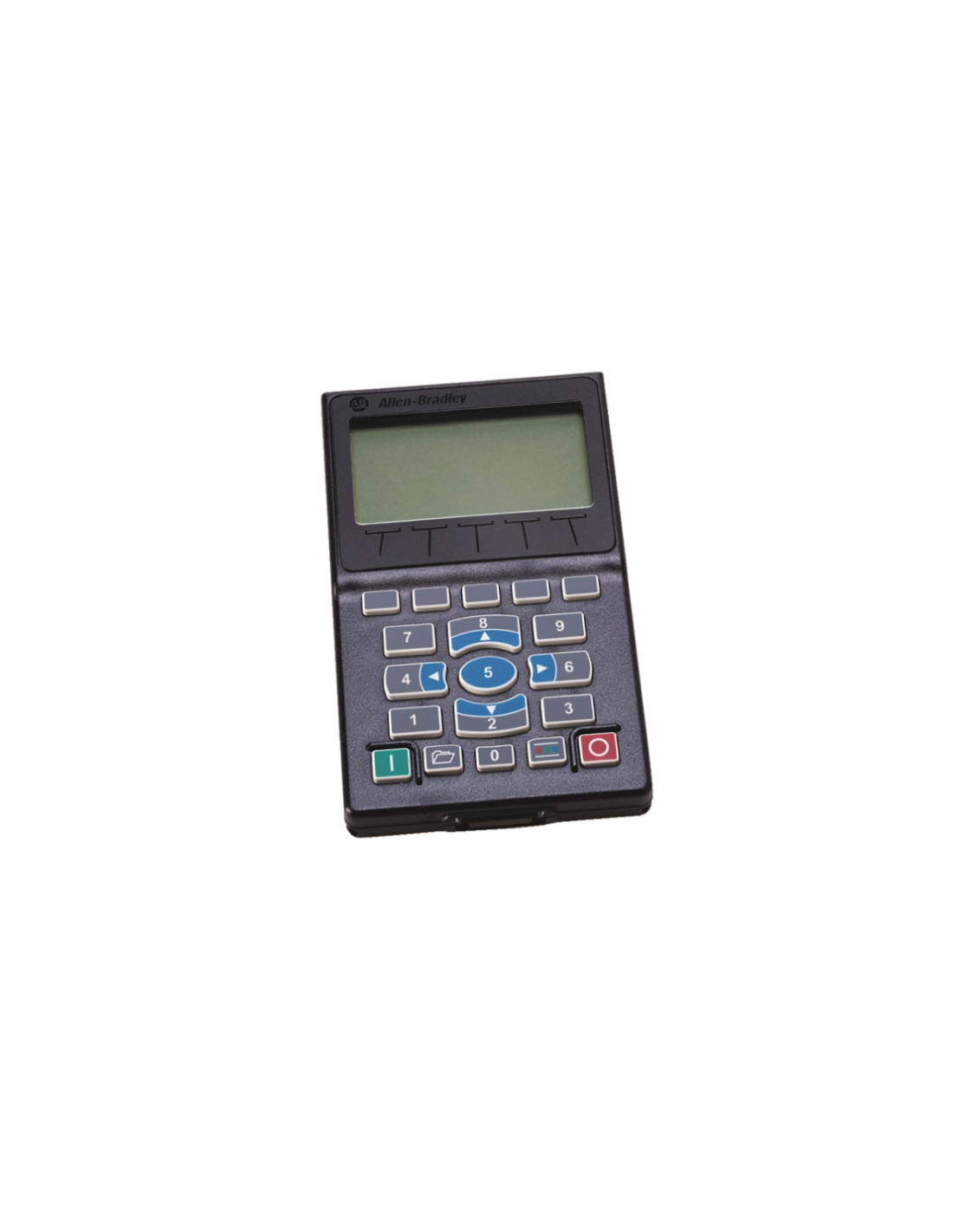

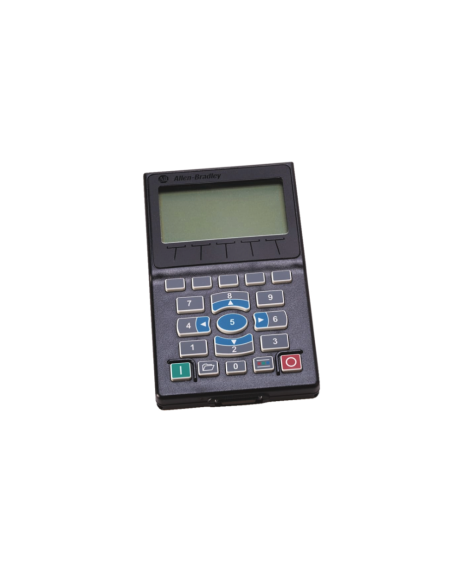

Moduł interfejsu typu NEMA 1 PowerFlex 700 - 20-HIM-A6 został wyposażony w kompletną klawiaturę numeryczną z dynamicznymi klawiszami programowymi oraz migającym ekranem LCD. Zaprojektowany specjalnie do współpracy z przetwornikami klasy PowerFlex 7. Jest zgodny z różnymi produktami, w tym przemiennikami:
- PowerFlex 753,
- PowerFlex 755,
- PowerFlex 755TL,
- PowerFlex 755TR,
- Falownikami ze wspólną magistralą PowerFlex 755TM,
- Zasilaczami do magistrali PowerFlex 755TM,
- Przemiennikami PowerFlex 70 ze sterowaniem standardowym lub rozszerzonym,
- PowerFlex 700 ze sterowaniem standardowym lub wektorowym,
- Przemiennikami PowerFlex 700H,
- Przemiennikami PowerFlex 700S ze sterowaniem fazą I lub fazą II,
- Przemiennikami PowerFlex 700L ze sterowaniem wektorowym 700 lub 700S,
- PowerFlex 700AFE (Active Front End),
- Przemiennikami PowerFlex Digital DC,
- Przemiennikami PowerFlex 7000,
- Inteligentnymi sterownikami silników SMC Flex i inteligentnymi sterownikami silników SMC-50.
Dzięki temu stanowi wszechstronne narzędzie do konfiguracji i kontroli różnych produktów i systemów, umożliwiając łatwą integrację i zarządzanie. Moduł interfejsu użytkownika (HIM) Allen-Bradley 20-HIM-A6 to zaawansowany interfejs typu NEMA 1, Ten moduł HIM oferuje pełną klawiaturę numeryczną wzbogaconą o dynamiczne klawisze programowe oraz migający ekran LCD, co znacząco usprawnia interakcję z głównym napędem. Urządzenie obsługuje różne języki, w tym europejskie, angielski oraz azjatycki, włączając w to m.in. angielski, portugalski, francuski, włoski, niemiecki, hiszpański i holenderski. Montaż modułu 20-HIM-A6 jest realizowany na ramce napędu znajdującej się na przednim panelu. Może on być podłączony zarówno do portu napędu 1, zapewniając pełną integrację z interfejsem, jak i do portu napędów 2 w dolnej części panelu, szczególnie w przypadku przetworników PowerFlex 750 i PowerFlex 7. Urządzenie 20-HIM-A6 obsługuje protokół Drive Peripheral Interface (DPI) z prędkością transmisji 125 Kb/s lub 500 Kb/s. Jego pobór mocy wynosi 140 mA przy napięciu zasilania 12 V DC dostarczanym przez napęd. Dzięki nowym strukturom menu, które przyczyniają się do wzrostu efektywności operacyjnej. Dynamiczne klawisze programowe dostosowują swoje funkcje w oparciu o aktualny stan napędu lub wyświetlane informacje. Interfejs jest również wyposażony w konfigurowalny monitor procesu, wyświetlający listę monitorowanych parametrów.
| Seria |
PowerFlex 700 |
| Szok operacyjny: |
Przyspieszenie szczytowe 30 g, szerokość impulsu 11 (±1) ms |
| Wibracje podczas pracy: |
2,5 g przy 5 Hz…2 kHz |
| Obsługiwane języki: |
Europejski, angielski, azjatycki |
| Temperatura przechowywania: |
-40…85°C |
| Temperatura robocza: |
0…50°C |
| Protokół komunikacyjny |
Interfejs urządzeń peryferyjnych napędu (DPI) |
| Port komunikacyjny |
Jeden (1) port złącza DPI |
| Kompatybilne dyski: |
Przemienniki PowerFlex 753, przemienniki PowerFlex 755, przemienniki PowerFlex 755TL, przemienniki PowerFlex 755TR, falowniki ze wspólną magistralą PowerFlex 755TM, zasilacze do magistrali PowerFlex 755TM, przemienniki PowerFlex 70 ze sterowaniem standardowym lub rozszerzonym, przemienniki PowerFlex 700 ze sterowaniem standardowym lub wektorowym, przemienniki PowerFlex 700H, PowerFlex Przemienniki 700S ze sterowaniem fazą I lub fazą II, przemienniki PowerFlex 700L ze sterowaniem wektorowym 700 lub 700S, PowerFlex 700AFE (Active Front End), przemienniki PowerFlex Digital DC, przemienniki PowerFlex 7000, inteligentne sterowniki silników SMC Flex i inteligentne sterowniki silników SMC-50 . |
| Stopień ochrony: |
NEMA typ 1 |
| Opis |
Moduł interfejsu ludzkiego (HIM) |
|
|
|
|
