Wszechstronne wyposażenie, kompaktowa budowa oraz wbudowany systemem komunikacji sprawiają, że sterowniki serii S7-1200 niezawodnie sprawdzają się na każdym poziomie swoich funkcji.

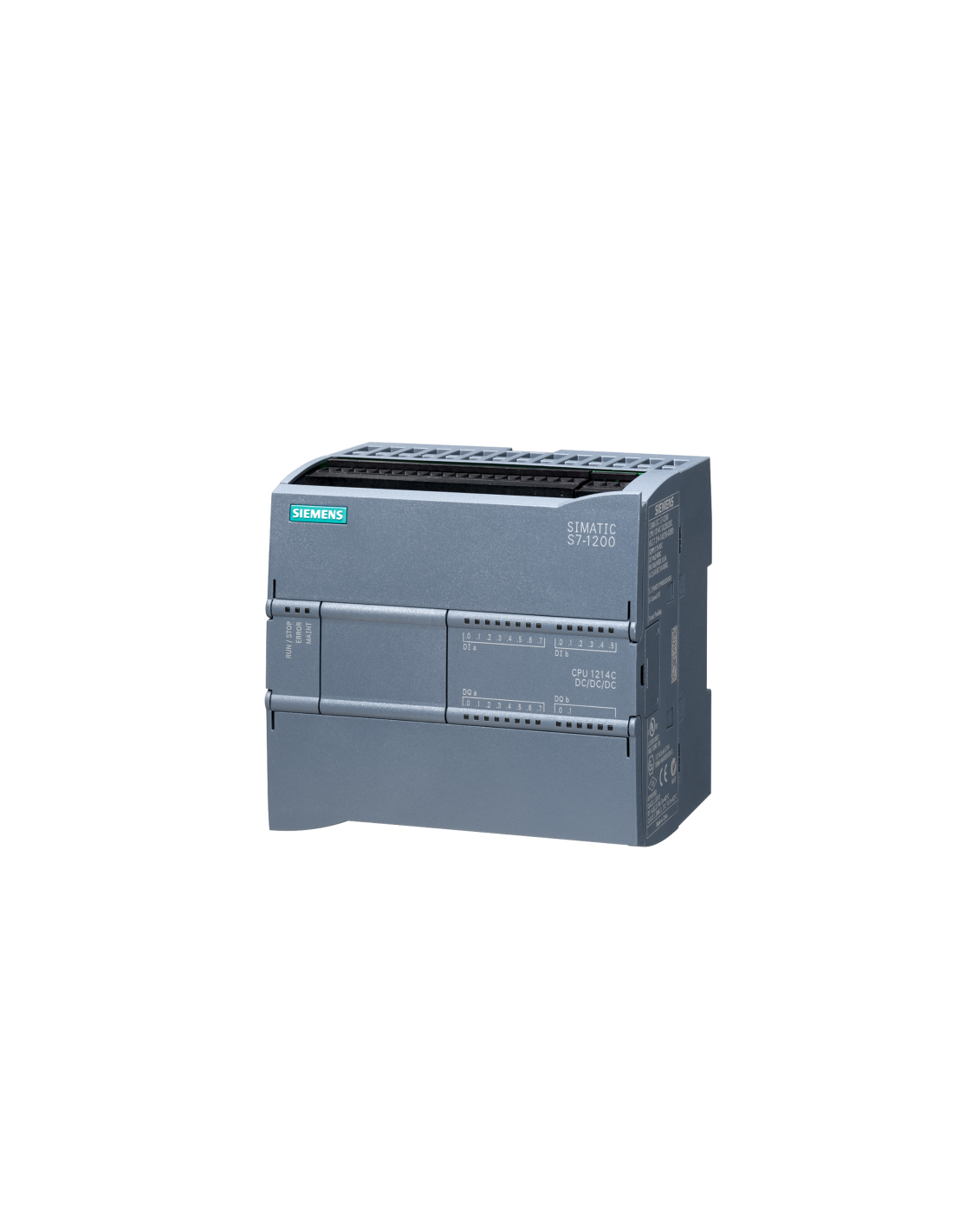

Sterownik PLC SIMATIC S7-1200 – 6ES7214-1AG40-0XB0 jest kompaktową jednostką CPU 1214C DC/DC/DC systemu SIMATIC S7-1200 firmy Siemens, przeznaczoną do realizacji zadań sterowania w aplikacjach automatyki wymagających zasilania 24 V DC oraz bezpośredniej obsługi sygnałów binarnych i analogowych. Kontroler S7-1200 został zaprojektowany jako kompaktowy procesor, co oznacza zaoszczędzoną ilość miejsca w szafie sterowniczej, Input/ Output są zintegrowane, sam kontroler może być rozbudowywany i powiększany za pomocą szerokiej gamy modułów sygnałowych i komunikacyjnych lub o kolejne moduły I/O.
Jednostka posiada 14 wejść binarnych 24 V DC oraz 10 wyjść binarnych 24 V DC, co umożliwia bezpośrednie podłączanie czujników i elementów wykonawczych zasilanych napięciem stałym. Dodatkowo CPU wyposażona jest w 2 wejścia analogowe o zakresie 0–10 V DC, pozwalające na akwizycję podstawowych sygnałów analogowych bez konieczności stosowania zewnętrznych modułów.
Zasilanie sterownika realizowane jest napięciem 24 V DC, co odpowiada standardom przemysłowym dla systemów automatyki maszynowej. CPU oferuje 150 KB pamięci programu i danych, przeznaczonej do realizacji logiki sterowania, obsługi danych procesowych oraz funkcji systemowych.
Seria kompaktowych sterowników PLC z wbudowanymi zasobami I/O, przeznaczonych do montażu w ograniczonej przestrzeni szaf sterowniczych SIMATIC S7-1200 została zaprojektowana jako platforma PLC z możliwością rozbudowy, a model CPU 1214C DC/DC/DC umożliwia rozszerzenie systemu o:
-
do 8 modułów wejść/wyjść (SM),
-
do 3 modułów komunikacyjnych (CM),
-
1 płytkę sygnałową (SB).
Dzięki temu możliwe jest elastyczne dostosowanie konfiguracji sterownika do wymagań aplikacji bez zmiany jednostki centralnej.
CPU 6ES7214-1AG40-0XB0 pracuje z firmware w wersji 4.x, co oznacza, że do konfiguracji, programowania i diagnostyki wymagane jest środowisko TIA Portal w wersji V20 lub wyższej. Zintegrowany interfejs PROFINET umożliwia komunikację z panelami HMI, innymi sterownikami PLC oraz urządzeniami sieciowymi w systemach automatyki.
