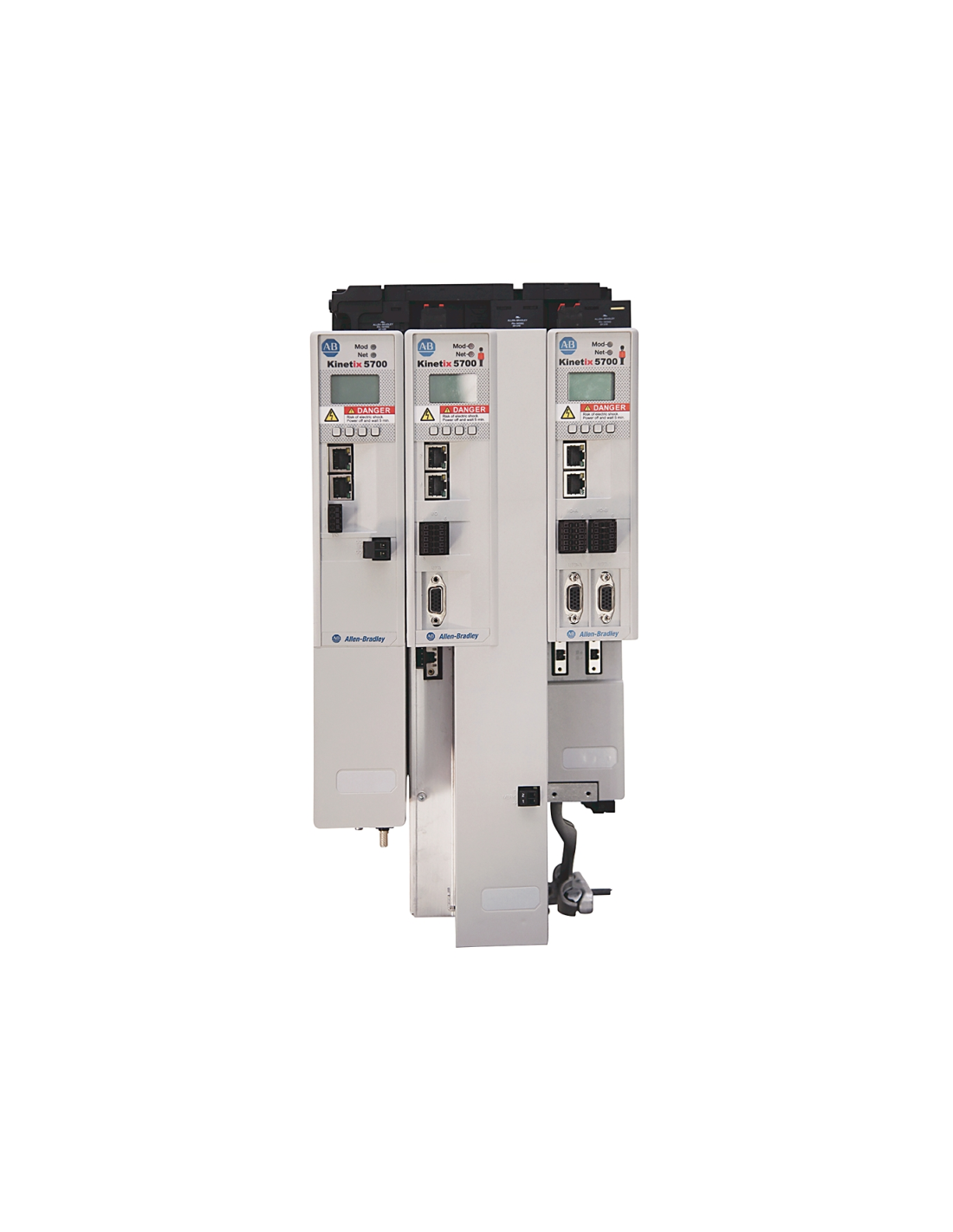

Moduł zasilania DC Bus Supply - 2198-P070 z serii Kinetix 5700, przeznaczony do pracy w architekturze napędowej opartej na wspólnej magistrali DC-bus. Element zasilający cały układ serwonapędowy Kinetix 5700. W konfiguracji współpracuje z modułami osi tej samej rodziny i stanowi jeden z podstawowych elementów kompletnego systemu. Moduł 2198-P070 jest wykonaniem 3-fazowym, 480 VAC i o szerokości 55 mm, klasyfikowanym jako 25 A DC Bus Supply.
Moduł zasilania 2198-P070 należy do grupy zasilaczy magistrali 2198-Pxxx i zasila wspólną szynę DC dla napędów Kinetix 5700. Dla tego wykonania przewidziano napięcie wejściowe 195…528 V rms, 3-fazowe, ciągłą moc wyjściową 17 kW oraz ciągły prąd wyjściowy 25,5 A DC rms.
Moduł przeznaczony jest do zabudowy szafowej w systemach wieloosiowych, w których zasilacz magistrali i moduły osi pracują jako jeden układ połączony wspólnym systemem szyn DC, z możliwością rozmieszczenia w klastrze napędowym zależnie od układu zabudowy.
2198-P070 wykorzystuje zestaw złączy typowy dla zasilaczy Kinetix 5700 DC-bus. Moduł ma złącze AC mains input (IPD), złącze DC bus (DC), złącze 24 V control input power (CP), złącze shunt resistor (RC), złącze digital inputs (IOD) oraz złącze contactor enable (CED). Na module znajdują się również 2 porty Ethernet RJ45, wyświetlacz LCD, przyciski nawigacyjne oraz wskaźniki stanu modułu i sieci. Układ styku CED jest częścią obwodu zabezpieczającego i ma współpracować z zewnętrznym stycznikiem trójfazowym w torze zasilania AC.
Zasilacz 2198-P070 należy do węższej grupy modułów Kinetix 5700 o szerokości 55 mm. Dla tej obudowy przewidziano wymiary około 358 × 55 × 252 mm, montaż w pozycji pionowej oraz zalecaną minimalną głębokość szafy 300 mm. W dokumentacji tej grupy modułów wskazano również wymagany prześwit 40 mm powyżej i 100 mm poniżej urządzenia na potrzeby chłodzenia i montażu. Moduł montuje się do płyty szafy śrubami M5, a dla przyłącza zasilania sieciowego dla 2198-P070 przewidziano przewody 6…10 mm² (10…8 AWG).
