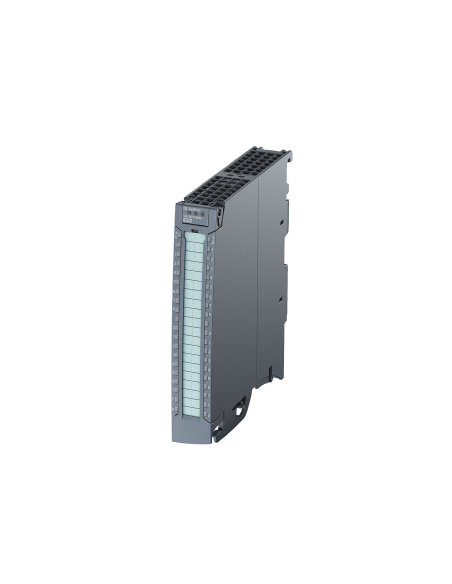

Siemens SIMATIC S7-1500 - 6ES7522-1BL10-0AA0 to moduł wyjść cyfrowych, przeznaczony do systemu sterowania SIMATIC S7-1500. Należy do dedykowanej serii modułów rozszerzeń SM 522, które odpowiadają za realizację sygnałów wyjściowych w środowisku automatyki przemysłowej. Model ten wyposażony jest w 32 wyjścia cyfrowe 24 V DC, typu tranzystorowego (sourcing), i umożliwia bezpośrednie sterowanie urządzeniami wykonawczymi o obciążeniu do 0,5 A na kanał.
Moduł został stworzony z myślą o środowiskach przemysłowych o wysokich wymaganiach technologicznych – obsługuje „bezpieczne wyłączenie” (Safety-oriented shutdown), zgodne z normą SIL 2 według EN IEC 62061 i kategorią 3 / PL d wg EN ISO 13849‑1. Moduł służy do realizacji funkcji wyjściowych w aplikacjach opartych na sterownikach z serii S7-1500, w tym m.in. do wysterowywania przekaźników, zaworów, siłowników, lamp sygnalizacyjnych czy innych urządzeń binarnych. Zastosowanie tego modułu pozwala na logiczne grupowanie wyjść – 32 kanały podzielone są na cztery niezależne grupy po 8, z odseparowanym zasilaniem i ochroną przed przeciążeniem każdej z nich. Każdy kanał jest zabezpieczony przed zwarciem i odwrotną polaryzacją, diagnostyka LED - dla każdego kanału osobno, umożliwia szybki monitoring i identyfikację potencjalnych awarii co pozwala szybko zidentyfikować stan pracy lub występowanie błędów.
Konstrukcja modułu zapewnia montaż na standardowej szynie DIN, podłączanie realizowane jest poprzez wygodne zaciski typu push-in oraz integrację z magistralą wewnętrzną CPU. Dzięki kompaktowym wymiarom (25 mm szerokości) idealnie nadaje się do systemów o ograniczonej przestrzeni montażowej. Solidne wykonanie, zgodność z wymaganiami przemysłowymi oraz możliwość pracy w rozszerzonym zakresie temperatur sprawiają, że 6ES7522-1BL10-0AA0 to uniwersalne i niezawodne rozwiązanie dla każdej instalacji automatyki. Dzięki wsparciu dla funkcji bezpieczeństwa zgodnych z SIL 2 oraz PL d, moduł może być stosowany w aplikacjach wymagających bezpiecznego zatrzymania, takich jak linie montażowe, maszyny pakujące, systemy transportowe czy urządzenia z kontrolą dostępu. Dodatkowo, moduł współpracuje z narzędziem TIA Portal (od wersji V13 SP3), co pozwala na łatwą konfigurację, diagnostykę i integrację z istniejącą architekturą sterującą.
Moduł 6ES7522-1BL10-0AA0 należy do serii SM 522, która została zaprojektowana z myślą o maksymalnej niezawodności, elastyczności oraz pełnej integracji z centralami sterującymi Siemens, zapewniając wysoką gęstość sygnałów przy zachowaniu kompaktowych rozmiarów. Moduły SM 522 występują w różnych wariantach – od 4 do 64 wyjść – i pozwalają na bezpośrednie sterowanie urządzeniami wykonawczymi w standardzie 24 V DC lub 230 V AC, w zależności od wersji. Charakteryzują się pełną kompatybilnością z platformą TIA Portal, rozbudowanymi funkcjami diagnostycznymi oraz możliwością zastosowania w aplikacjach o podwyższonym poziomie bezpieczeństwa, dzięki certyfikacji SIL/PL. Zastosowanie serii SM 522 w architekturze automatyki przemysłowej pozwala na budowę modułowych i skalowalnych systemów sterowania, w których możliwe jest indywidualne przypisywanie funkcji sygnałowych do każdej grupy wyjściowej.
