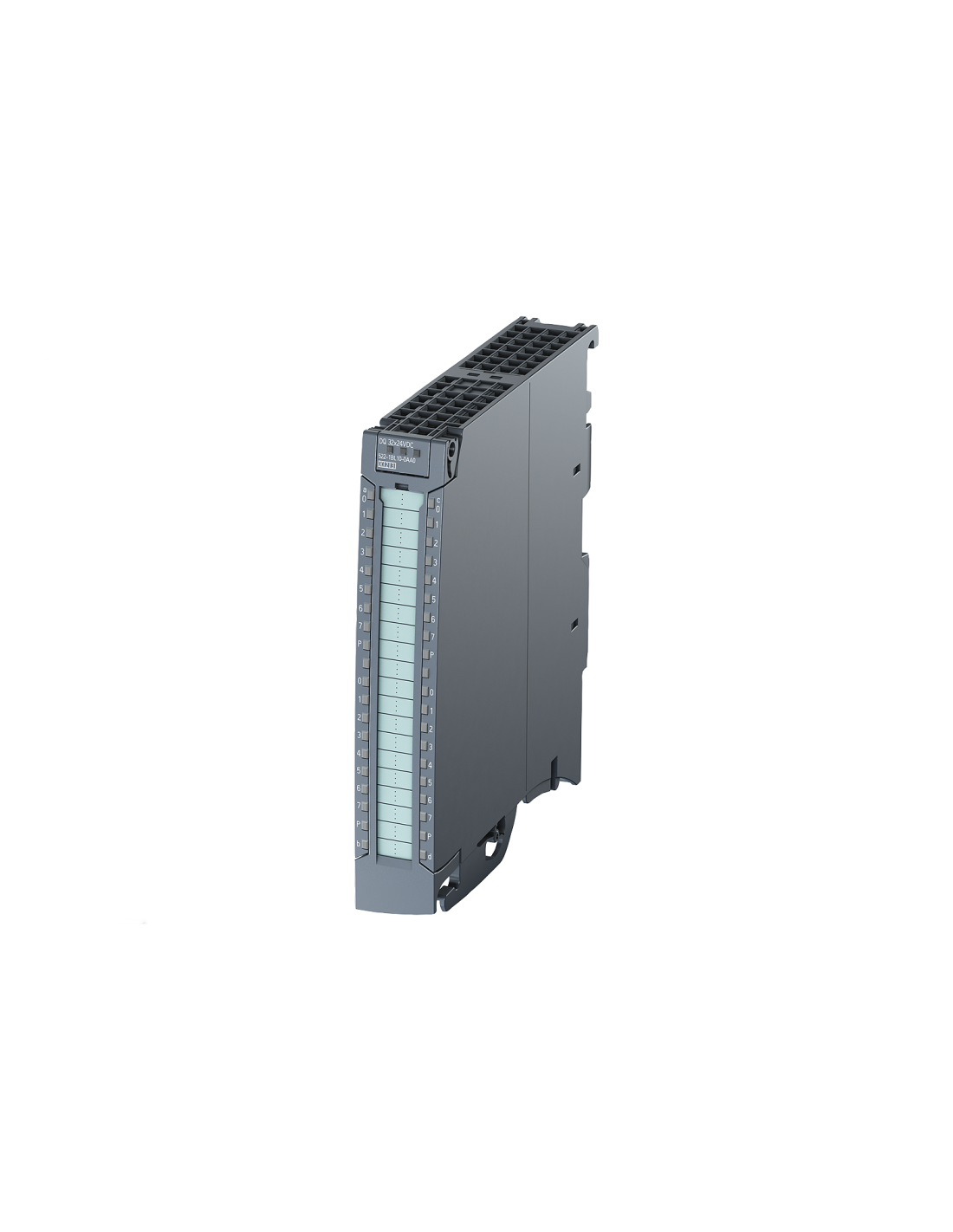

Siemens SIMATIC S7-1500 - 6ES7522-1BL01-0AB0 to moduł wyjść cyfrowych przeznaczony do systemów sterowania SIMATIC S7-1500. Moduł należy do rodziny SM 522 – moduły wyjść cyfrowych i wykonania HF (High Feature), co oznacza rozszerzone funkcje diagnostyczne i operacyjne w porównaniu do wariantów BA i ST. Moduł jest wyposażony w 32 wyjścia cyfrowe 24 V DC, które umożliwiają sterowanie urządzeniami dwustanowymi. Wyjścia są zorganizowane w grupy po 8 kanałów, przy czym każda grupa może obciążyć do 4 A łącznego prądu wyjściowego.
Moduł oferuje diagnostykę jednostkową kanałów, co pozwala na identyfikację błędów i stanów awaryjnych związanych z poszczególnymi wyjściami. W celu wsparcia utrzymania ruchu moduł obsługuje funkcję licznika cykli przełączania („switching cycle counter”), umożliwiającą monitorowanie liczby operacji przełączeń poszczególnych wyjść.
Wykonanie HF oznacza, że moduł obsługuje rozszerzone funkcje diagnostyczne i konfiguracyjne, a jego parametryzacja i integracja z projektem sterownika odbywa się w środowisku TIA Portal (STEP 7). Złącze frontowe do podłączenia przewodów (śrubowe lub push-in) nie jest dostarczane z modułem i musi być zamówione oddzielnie. Moduł jest modułem szerokim o szerokości mechanicznej 35 mm i przeznaczony do montażu na systemowej szynie SIMATIC S7-1500.
