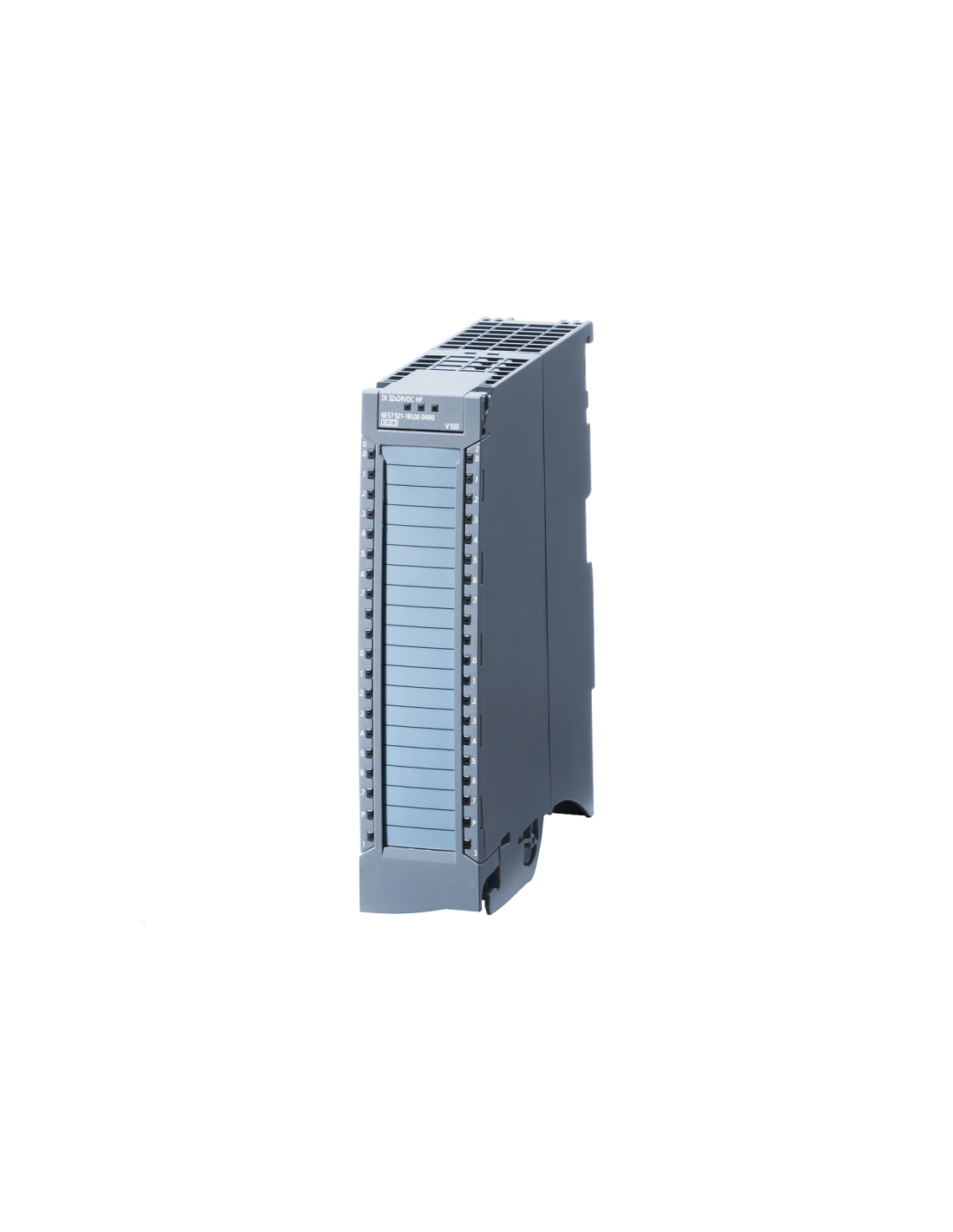

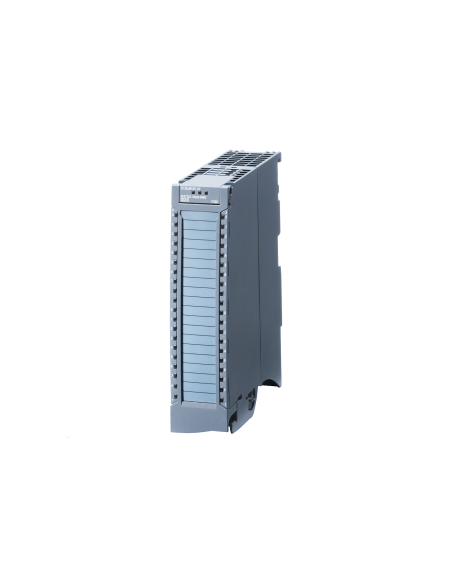

Moduł wejść cyfrowych SIMATIC S7-1500 firmy Siemens - 6ES7521-1BH00-0AB0 należy do rodziny SM 521 – Digital Input Modules i jest wykonaniem HF (High Feature), przeznaczonym do pracy z sygnałami 24 V DC.
Moduł posiada 16 wejść cyfrowych 24 V DC, które są zorganizowane w 2 grupy po 16 wejść zgodnie z konstrukcją torów wejściowych. Kanały wejściowe pracują w trybie standardowym, a kanały 0 i 1 mogą zostać skonfigurowane jako liczniki dla sygnałów dwustanowych z liczeniem impulsów. Wejścia charakteryzują się elektrycznymi parametrami zgodnymi z typem 3 według normy IEC 61131, co określa ich charakterystykę prądowo-napięciową i sposób detekcji stanów logicznych.
Moduł oferuje parametryzowane opóźnienie wejścia w zakresie od 0,05 ms do 20 ms, które można dobrać w zależności od wymagań aplikacji sterowania. Moduł udostępnia alarmy diagnostyczne oraz przerwania sprzętowe (hardware interrupts), co pozwala na sygnalizację stanów wejść i zdarzeń w systemie sterowania. Dane identyfikacyjne modułu są dostępne jako I&M0…I&M3, zgodnie z architekturą danych identyfikacyjnych systemu SIMATIC.
Konfiguracja modułu odbywa się w środowisku TIA Portal (STEP 7), gdzie możliwe jest ustawienie parametrów wejść, trybu liczników oraz diagnostyki.
Złącze frontowe (zaciski śrubowe lub push-in) nie jest dołączone w zestawie i należy je zamówić oddzielnie. Moduł ma szerokość mechaniczną 35 mm (moduł szeroki) i jest przeznaczony do montażu na standardowej szynie systemowej SIMATIC S7-1500.
