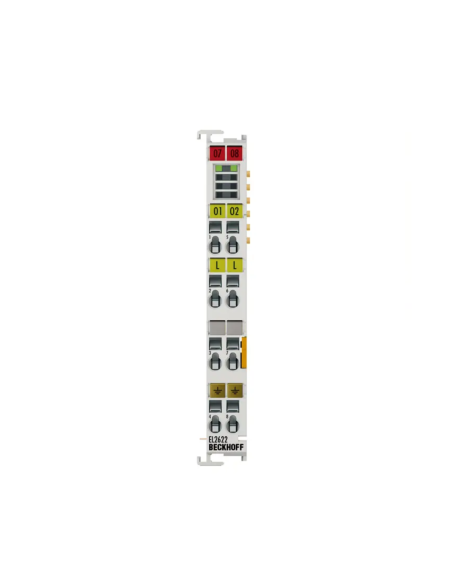

Beckhoff EL2622 to 2-kanałowy moduł wyjść przekaźnikowych z serii EL26xx EtherCAT Terminal, stworzony do niezawodnego przełączania obciążeń sieciowych i DC w systemach sterowanych EtherCAT. Urządzenie oferuje dwa potencjałowo niezależne wyjścia (NO), które umożliwiają sterowanie urządzeniami 230 V AC lub 30 V DC z maksymalnym prądem do 5 A. Moduł Beckhoff EL2622, jako przekaźnikowy element wyjściowy systemu EtherCAT, wyróżnia się możliwością bezpośredniego sterowania zróżnicowanymi obciążeniami – zarówno rezystancyjnymi, jak i indukcyjnymi – bez potrzeby stosowania dodatkowych styczników lub interfejsów separujących. Dzięki wykorzystaniu elektromechanicznych przekaźników, moduł doskonale radzi sobie z przełączaniem wyjść o dużej mocy i wysokim napięciu, zapewniając jednocześnie niezawodność nawet przy pracy z obciążeniami niestabilnymi, takimi jak systemy oświetleniowe, elementy grzewcze czy napędy pomocnicze.
Unikalną cechą EL2622 jest jego odporność na zjawiska związane z przepięciami i udarami napięciowymi, występującymi w instalacjach przemysłowych. Konstrukcja styków oraz możliwość "zeronapięciowego" przełączania obciążeń przy napięciu zmiennym AC pozwalają zredukować zużycie mechaniczne, co przekłada się na długą żywotność modułu często przekraczającą 10 milionów cykli pracy. Jest to szczególnie korzystne przy sterowaniu obciążeniami pojemnościowymi, takimi jak lampy LED, co znacząco wydłuża trwałość styków przy częstych przełączeniach.
- nadaje się do obciążeń rezystancyjnych, indukcyjnych i lampowych
- bezpotencjałowy
- bez styków zasilania
Obudowa o szerokości 12 mm i montaż na standardowej szynie DIN pozwalają na oszczędność przestrzeni w rozdzielni, a lekka konstrukcja (ok. 50 g) ułatwia rozszerzenie istniejących systemów. Każdy kanał modułu posiada diodę LED sygnalizującą stan aktywności, co umożliwia szybką diagnostykę bez dostępu do oprogramowania PLC. Dzięki izolacji galwanicznej 500 V pomiędzy magistralą EtherCAT a stykami wyjściowymi zapewnione jest bezpieczeństwo pracy i odporność na zakłócenia elektryczne. EL2622 spełnia normy EMC, wibracyjne i temperaturowe (0…+55 °C), a certyfikaty CE, UL, ATEX Ex nA IIC T4 Gc, IECEx dopuszczają go do użytku również w strefach zagrożonych wybuchem.
Co więcej, dzięki natywnej współpracy z oprogramowaniem TwinCAT i pełnej integracji z infrastrukturą EtherCAT, EL2622 pozwala na bezproblemowe wdrożenie w nowoczesnych systemach automatyki rozproszonej, eliminując konieczność stosowania zewnętrznych sterowników czy konwerterów sygnałowych. Dodatkowo, możliwość lokalnego diagnozowania stanu każdego z kanałów sprawia, że konserwacja i szybka lokalizacja usterek są znacznie uproszczone. Możliwość niezależnego sterowania dwóch kanałów w jednej obudowie sprawia, że moduł ten jest często wykorzystywany w redundantnych systemach sterowania lub jako punkt wyjściowy dla lokalnych urządzeń wykonawczych.
