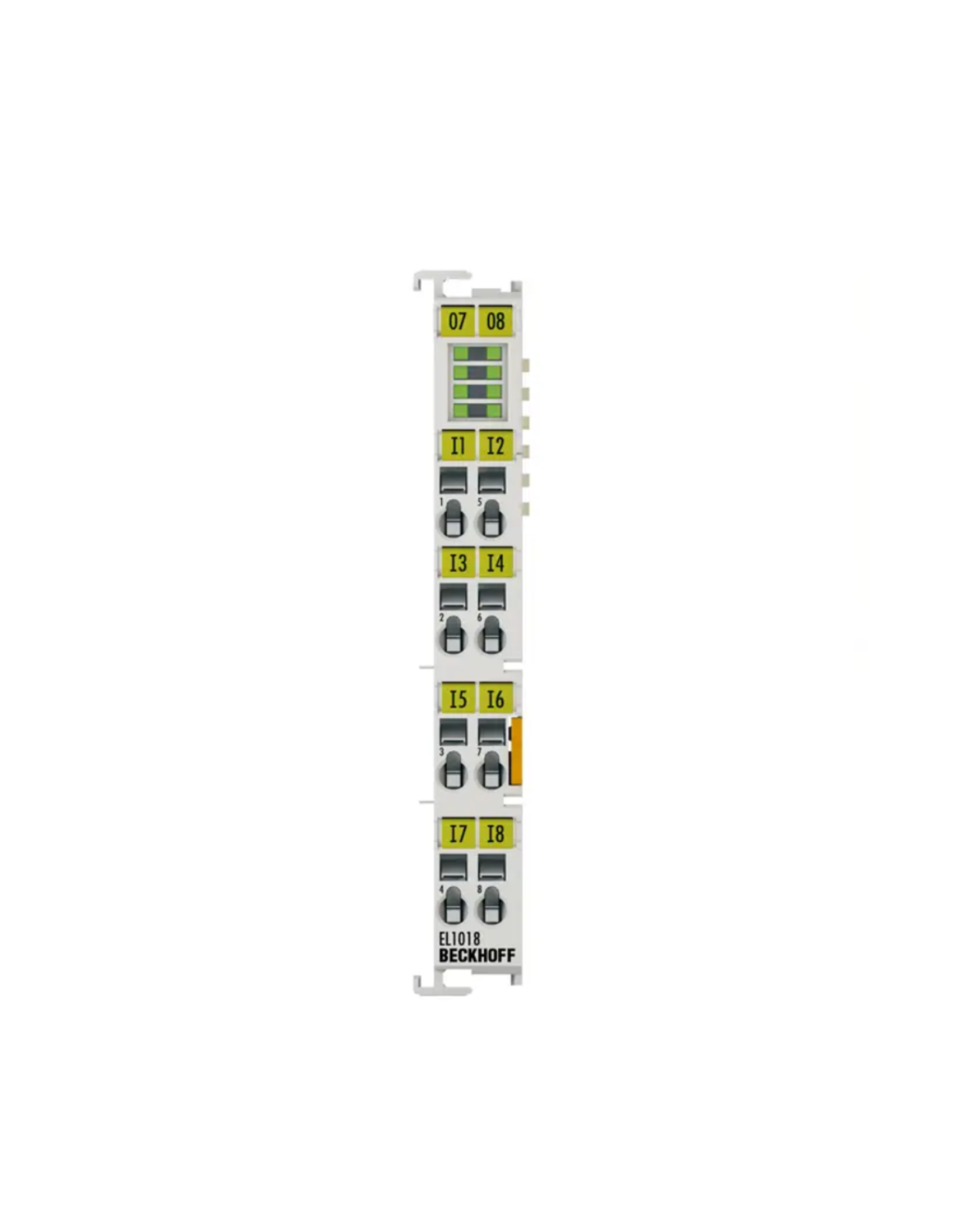

Beckhoff EL1018 to 8-kanałowy moduł wejść cyfrowych 24 V DC serii EL10xx EtherCAT Terminals. Moduł został zaprojektowany do precyzyjnego i szybkiego zbierania sygnałów binarnych z poziomu procesu, które następnie przesyła w postaci izolowanej do nadrzędnego sterownika EtherCAT. Moduł wyposażono w osiem kanałów, z typem specyfikacji EN 61131‑2 type 1/3, które umożliwiają współpracę z szeroką gamą czujników – w tym indukcyjnych lub pojemnościowych. Szybki filtr wejściowy o wartości 10 µs zapewnia niemal błyskawiczne przekazywanie sygnału, co jest szczególnie przydatne przy dynamicznych aplikacjach i synchronizacji procesów.
Każdy kanał posiada własną diodę LED sygnalizacyjną umożliwiającą błyskawiczną diagnostykę stanu sygnału bez potrzeby dodatkowych narzędzi. Moduł został wyposażony w izolację magistrali EtherCAT od obwodów wejściowych na poziomie 500 V, co gwarantuje bezpieczeństwo elektryczne oraz ochronę przed zakłóceniami w trudnych warunkach przemysłowych.
- Specyfikacja wejściowa Typ 1/3
- Małe opóźnienie dzięki szybkiemu filtrowi wejściowemu 10 µs
- Można stosować do czujników indukcyjnych lub pojemnościowych
Kompaktowa obudowa o szerokości zaledwie 12 mm, montowana na standardowej szynie DIN, pozwala na efektywne wykorzystanie przestrzeni w szafie sterowniczej. Zasilany napięciem 24 V DC (–15 %/+20 %) pobiera z magistrali EtherCAT około 90 mA, a zasilanie czujników – dodatkowe 2 mA plus obciążenie, co czyni go rozwiązaniem energooszczędnym. Moduł EL1018 spełnia normy przemysłowe, posiada certyfikaty CE, UL, ATEX Ex II 3 G Ex nA IIC T4 Gc, IECEx oraz DNV‑GL, a zakres temperaturowy od –25 °C do +60 °C umożliwia jego zastosowanie w różnorodnych środowiskach – od standardowych hal produkcyjnych po strefy zagrożenia wybuchem.
